摩托车车架立柱腿焊接定位框架夹具

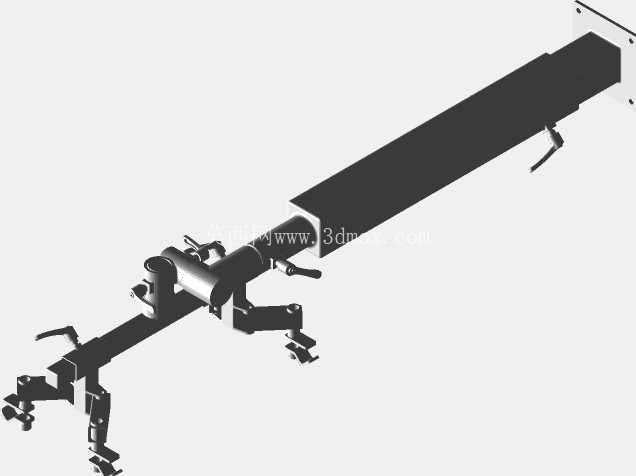

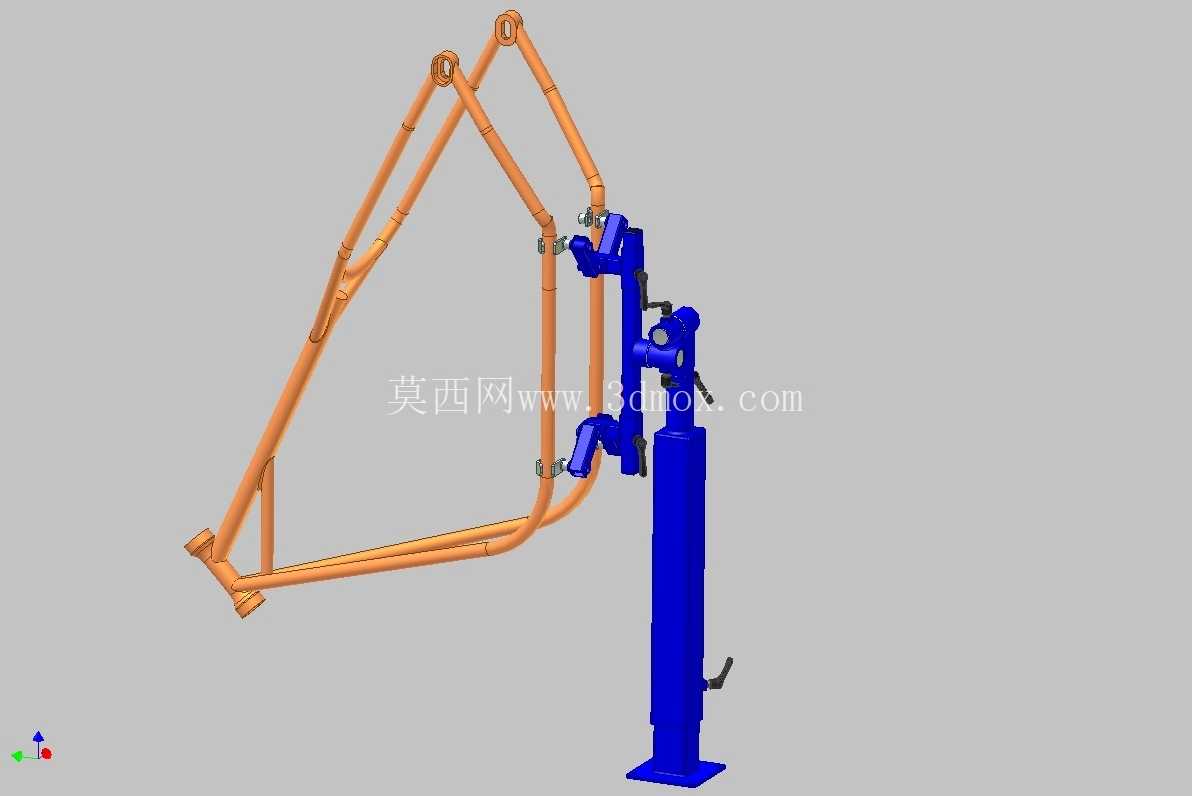

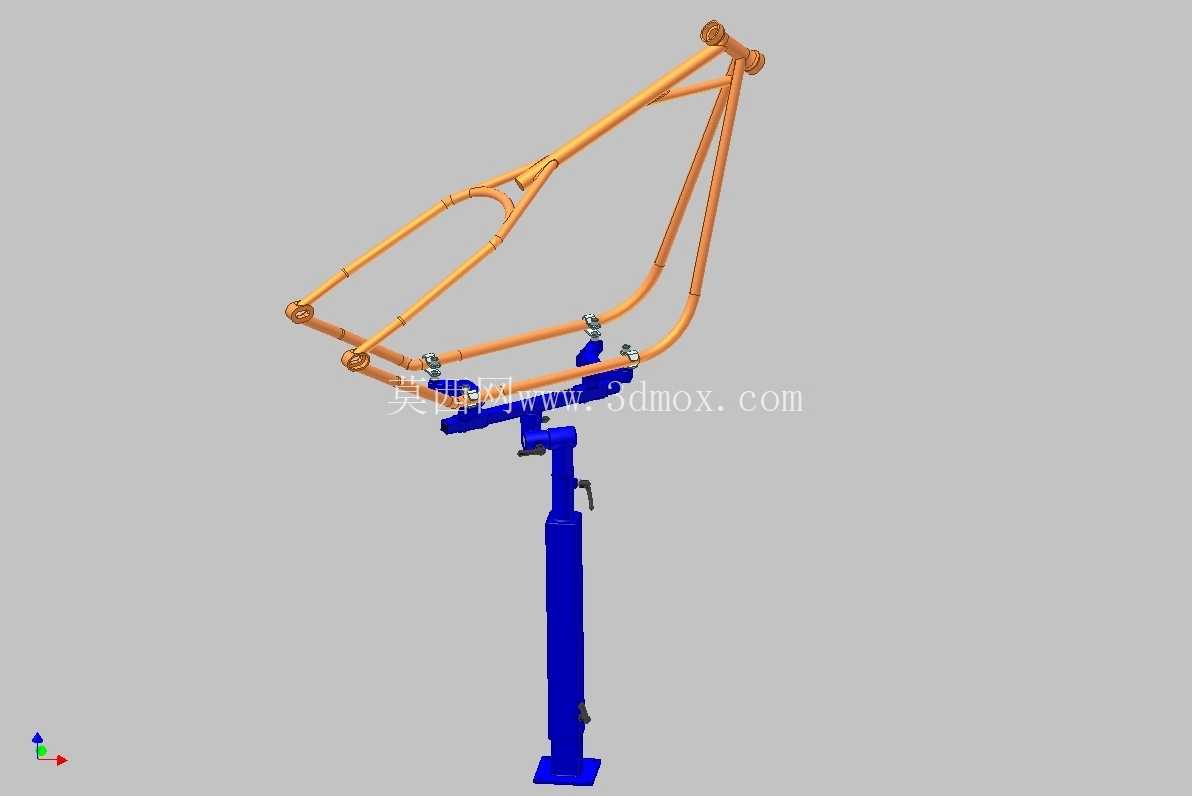

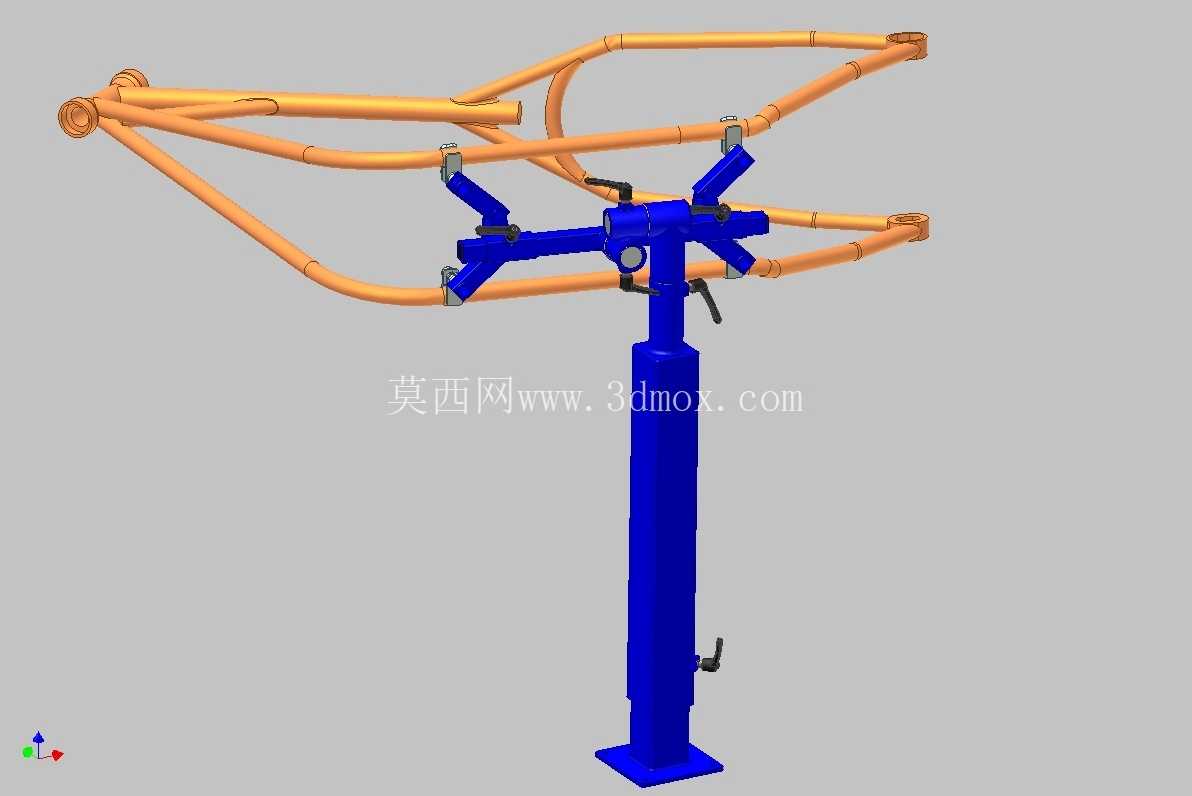

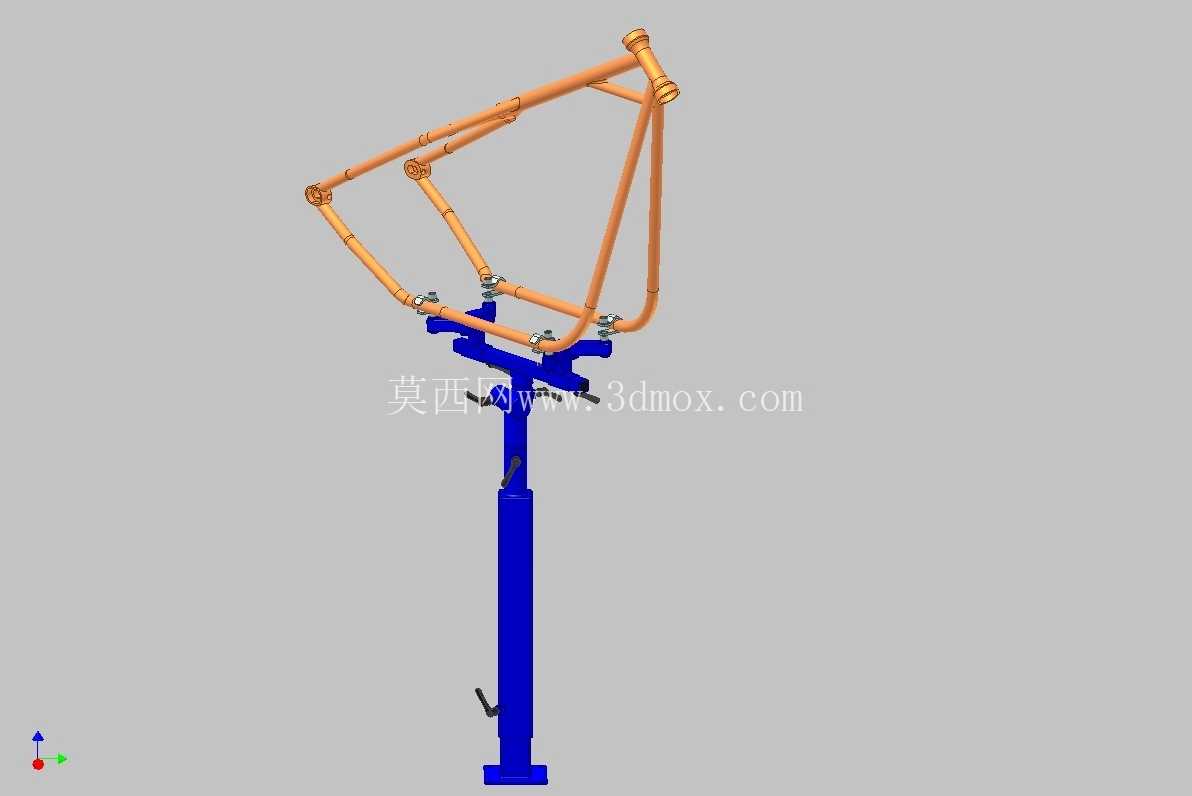

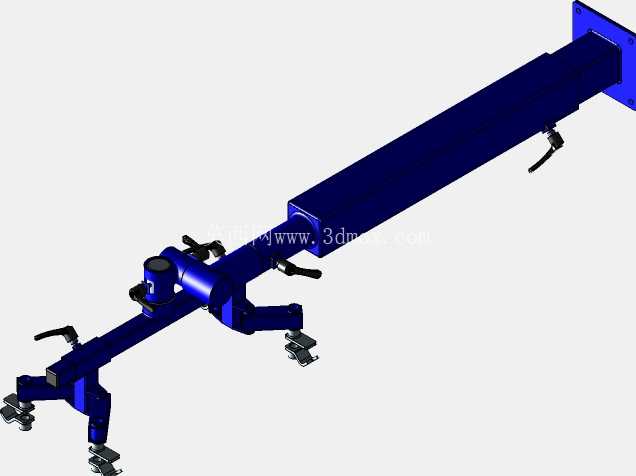

　　这套工装夹具主要应用于摩托车车架生产环节的管件组焊工位，针对车架立柱腿与周边框架管件的拼接定位需求设计，解决了异形管件组对时易偏移、同轴度难保证的现场问题。从结构上看，整套夹具分为立式支撑柱与框架定位抱夹两个核心部分，立式支撑柱采用厚壁无缝钢管加工而成，底部预留了与工装平台T型槽匹配的安装孔位，可直接通过T型螺栓固定在标准焊接工作台上，安装时需保证立柱轴线与工作台面的垂直度公差控制在0.05mm/m以内，避免后续定位出现累积误差。

　　支撑柱上部设置了多组可调式安装座，安装座的腰型孔预留了前后、上下两个方向的调节余量，调节行程覆盖±15mm范围，可适配同系列不同管径、不同弯度的立柱腿工件定位需求，无需重新制作整套工装，降低了多品种小批量生产的工装投入成本。框架定位部分采用仿形抱夹结构，夹头的型面完全匹配待焊接框架管件的外轮廓弧度，接触位置镶嵌了铜质垫块，一方面避免焊接过程中飞溅粘连损伤夹头工作面，另一方面铜质材料的导热性可快速传导焊接热量，减少工件局部过热产生的焊接变形。抱夹的开合采用偏心压杆结构，操作时只需扳动压杆即可完成工件的锁紧与松开，单步操作时间不超过2秒，相比传统螺栓压紧结构可大幅提升上下件效率，适配流水线节拍生产需求。

　　在设计思路上，这套夹具优先考虑了焊接作业的操作空间预留，所有压紧结构的布置都避开了焊缝位置，焊枪可沿焊缝走向全程无干涉操作，无需二次调整工件装夹位置即可完成全部焊缝的焊接作业。夹具的定位基准选择了立柱腿的下端安装孔与框架的主横梁轴线，两个基准分别对应车架后续总装时的装配基准，从工艺源头保证了组焊后的工件尺寸与总装要求一致，减少后续校形工序的工作量。从安装边界来看，整套夹具固定后在工作台面上的投影尺寸为850mm×620mm，竖直方向最大高度为1120mm，适配市面上绝大多数标准焊接工作台的安装尺寸，也可配合焊接变位机使用，支撑柱底部的连接法兰可直接与变位机的工作台法兰对接，实现工件的旋转焊接，进一步降低焊接作业的操作难度。

　　实际使用过程中，这套夹具可将立柱腿与框架的组对尺寸公差控制在±0.3mm以内，焊接后工件的变形量相比无工装自由组对减少70%以上，大幅降低了后续校形的人工成本，同时统一的定位基准也保证了同批次工件的尺寸一致性，减少总装环节的修配工作量。夹头部分的易损铜质垫块采用沉头螺钉固定，磨损后可快速更换，无需拆卸整套夹具，日常维护成本极低。支撑柱侧面还预留了气动元件的安装接口，若后续有自动化升级需求，可直接将手动偏心压杆更换为气动压紧缸，无需改动夹具主体结构即可适配自动化焊接生产线的使用要求。
