多层板组合式压铸成型模具结构

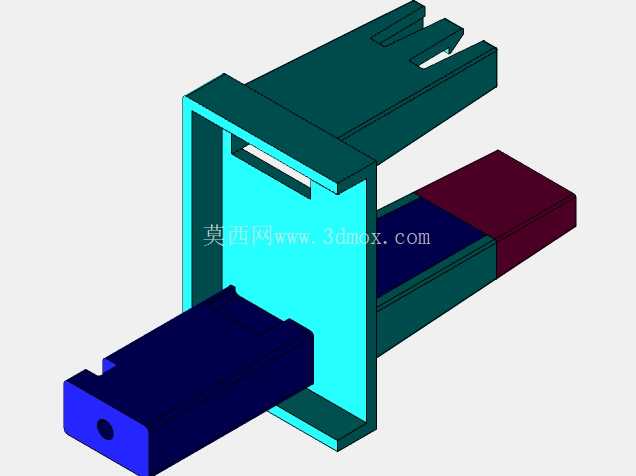

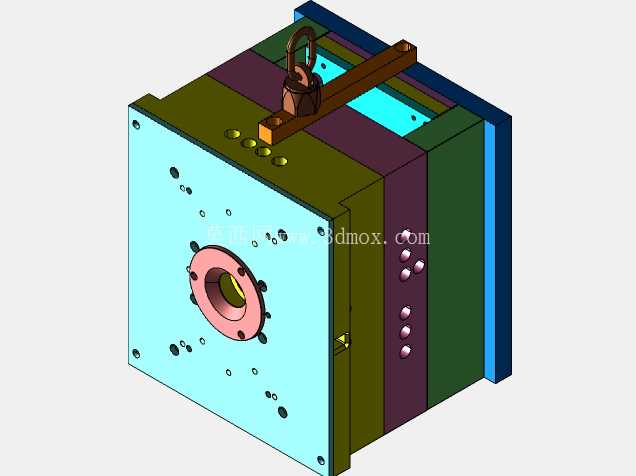

这套模具结构主要面向有色金属压铸件的批量生产场景，常见于汽车零部件、通用五金结构件、消费电子金属外壳的成型工序，适配卧式冷室压铸机的安装接口，可直接匹配常规吨位压铸设备的模座装夹尺寸。整套模架采用叠层式板件组合结构，从定模侧到动模侧依次排布定模座板、定模板、型腔镶块组、动模镶块组、动模板、支承板、推板固定板、推板、动模座板，各板件之间通过内六角螺钉完成锁固，配合精密导柱导套实现合模过程的精准导向，避免合模错位导致的型腔啃伤、铸件飞边超差问题。

从功能分区来看，定模侧设置了主流道衬套，直接对接压铸机压射室的出料口，金属液经主流道进入分型面处的分流道，再通过内浇口均匀填充型腔各区域，流道截面采用梯形设计，在保证金属液充型速度的同时，减少浇注系统凝料的金属消耗量。型腔区域采用镶块式结构，将易损耗的成型部位单独拆分制作，选用耐热模具钢经淬火硬化处理，表面抛光至镜面级别，既可以降低铸件脱模阻力，也能在局部出现磨损、烧蚀时快速更换镶块，减少整副模具的维修成本与停机时间。

动模侧设置了完整的推出机构，推板上均匀布置圆形推杆，推杆位置避开铸件的外观面与配合面，推出过程中各推杆受力均匀，避免铸件推出变形、顶白缺陷。模架侧面设置了锁模吊环结构，方便模具在吊装转运、上机装夹过程中的起吊作业，吊环安装位置经过重心校核，起吊时模架保持水平状态，不会出现侧倾滑脱风险。冷却回路采用直通式水路设计，在定模板、动模板以及大型芯内部钻设冷却水道，通过冷却水的循环流动带走压铸过程中金属液传递的热量，将模具工作温度稳定在合理区间，既可以缩短铸件冷却定型时间，提升生产节拍，也能避免模具长期处于高温状态导致的材料热疲劳、使用寿命缩短问题。

安装边界方面，模架整体外形为方正立方体结构，四周的装夹槽位置匹配常规压铸机的模座压板尺寸，定模座板与动模座板上的定位圈尺寸、推出杆过孔位置均遵循行业通用标准，不需要额外加工适配板即可完成上机安装。合模过程中，导柱先进入导套完成初定位，后续分型面完全贴合时，精定位锁块实现二次精准定位，保证型腔的同轴度、壁厚均匀度符合铸件尺寸公差要求。整套模具的排气槽开设在分型面的金属液最后填充位置，深度控制在金属液无法窜入的范围内，可快速排出型腔内的空气，避免铸件内部出现气孔、填充不足等成型缺陷。在日常生产维护中，各板件的滑动接触面、导柱导套部位预留了润滑油槽，可定期加注高温润滑脂，减少开合模过程中的部件磨损，延长模具整体服役周期。
