带锁扣结构的多板组合式注塑模具

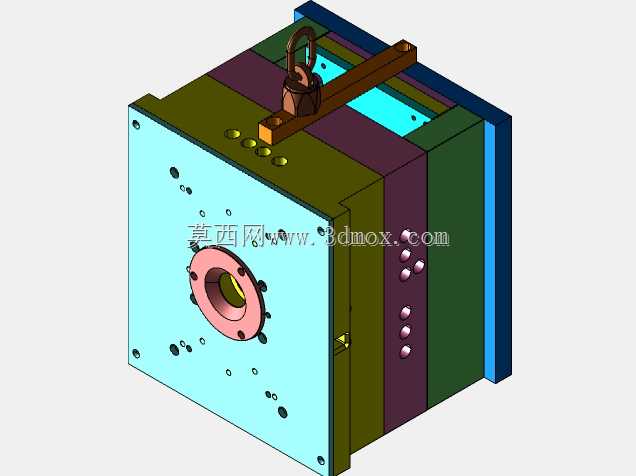

这款模具主要应用于批量塑胶制品的注塑成型生产场景，适配卧式注塑机的安装工位，可完成中小型塑胶结构件的型腔填充、保压冷却、开模顶出全流程作业，在消费电子外壳、家电结构配件、日用塑胶件的生产车间中能够稳定适配连续化生产节拍，帮助生产环节降低换模调试成本，提升成型工序的良品率。从实际用途来看，这套模具通过内部拆分的多组模腔与流道结构，能够将熔融状态的塑胶原料精准注入封闭型腔，待冷却固化后完成对应形状塑胶件的成型，配套的锁扣结构可在模具吊装、转运以及非生产存放状态下实现定模与动模的锁紧固定，避免模腔错位、内部零件磕碰脱落的问题，减少模具转运过程中的损坏风险。从功能特性来看，这套模具采用多板叠合的模架结构，不同板件分别承担流道开设、模仁固定、顶出导向、冷却水路布设的功能，侧面排布的多组定位销与紧固螺钉可保证各板件合模时的对位精度，避免合模错位导致的产品飞边、缺胶问题；正面开设的法兰对接位可直接与注塑机的射嘴对位连接，保证熔融塑胶注入过程的密封性，减少溢料风险；内置的冷却水路可沿模仁周边均匀排布，缩短成型周期内的冷却等待时长，提升单批次生产效率。在设计思路上，这套模具优先考虑了生产场景的通用性与维护便捷性，模架采用标准模架尺寸规格，可适配多数同吨位卧式注塑机的安装尺寸，无需额外定制转接板即可完成上机安装；内部模仁采用可拆卸式设计，当生产不同规格的产品时，仅需更换对应模仁即可快速切换生产品类，降低模具整体的制造成本；锁扣结构采用外置式安装设计，无需在模架内部额外开设安装槽，不会干扰内部水路、流道的布设，同时在生产作业时可快速解锁拆卸，不会占用额外的生产准备时间。从外形尺寸与安装边界来看，这套模具整体为方正立方体结构，各板件叠合后边缘齐平，无突出的尖锐结构，吊装时可通过顶部的吊装孔完成平稳起吊，安装时仅需将模具定模侧贴合注塑机定模板、动模侧贴合注塑机动模板，对准定位圈与注塑机定位孔后锁紧压板即可完成固定，侧面预留的水路、油路接口均采用标准间距布设，可直接对接车间常规的冷却水、液压管路，无需额外调整管路走位，适配车间现有生产设备的接口标准。
