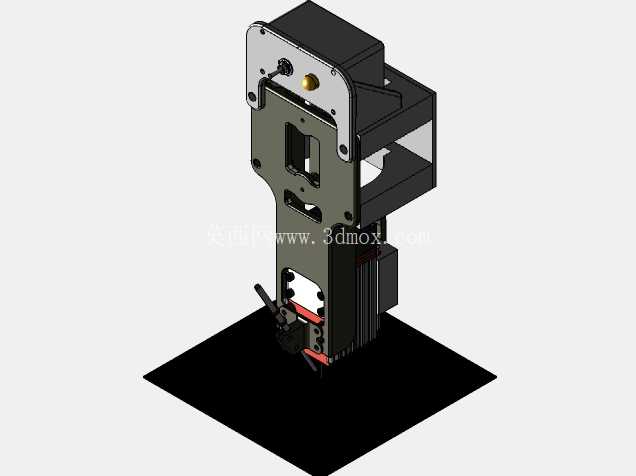

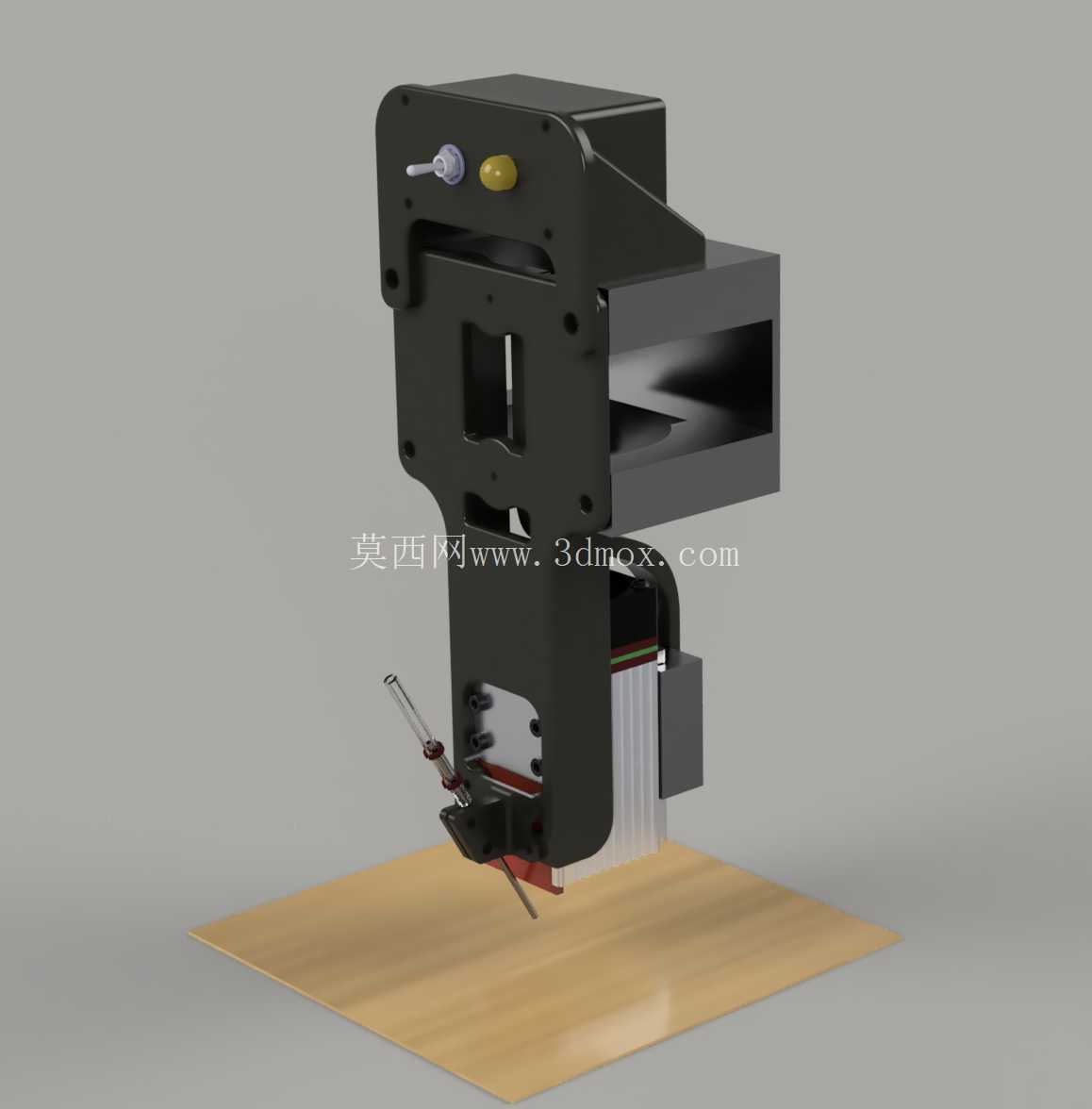

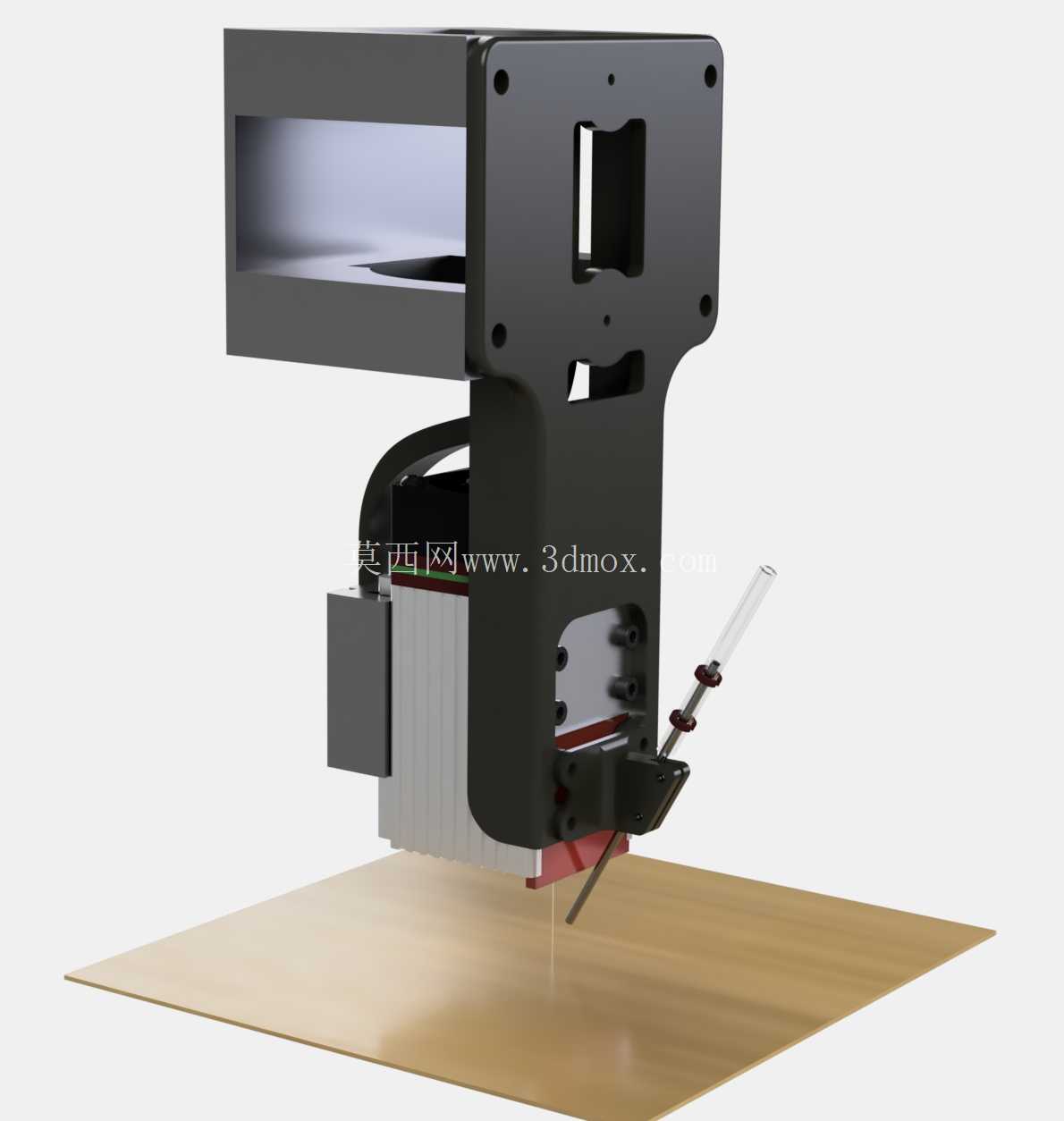

适配Shapeoko的NEJE激光器安装固定结构

在桌面级数控加工设备的改装场景中，不同功能模组的适配安装一直是DIY玩家与小批量加工从业者的核心痛点，尤其是激光切割模组与原有数控运动平台的匹配，往往需要对原有设备进行打孔、切削等不可逆改造，不仅破坏设备原有结构精度，还会大幅提升改装的时间成本与试错风险。这套适配结构专门针对NEJE A40640 15W激光切割头与标准Shapeoko数控运动平台设计，核心目标是实现无改造式的快速加装，让用户无需对原有Shapeoko设备的龙门、安装面做任何二次加工，就能完成激光切割功能的拓展。

从实际安装逻辑来看，整套固定结构完全依托Shapeoko原有路由夹的螺栓安装点位设计，所有连接孔位的位置度公差控制在0.1mm以内，安装时只需对准原有螺栓孔位，使用设备原配的紧固螺栓即可完成固定，整个安装过程不需要额外制作转接板，也不需要调整原有运动轴的限位参数，不会干涉设备原有主轴的安装与运行，用户可以根据加工需求快速在铣削加工与激光切割功能之间切换。结构的外形轮廓完全避让了Shapeoko的Z轴运动行程边界，Z轴上下运动的全行程范围内，固定结构不会与设备龙门、工作台面发生剐蹭，安装后激光头的焦点位置与原有主轴的刀具基准面偏差经过反复校核，用户更换功能模组后不需要重新做大幅的坐标校准，仅需微调Z轴高度即可匹配激光焦点的加工要求。

结构设计阶段完全围绕3D打印的工艺特性做了优化，所有壁厚均设置为2.5mm以上，既保证了安装后的结构刚性，避免激光头工作时因为振动出现焦点偏移，也不会因为壁厚过大导致3D打印过程中出现翘曲、填充不足的问题；所有安装孔位都预留了0.2mm的装配余量，打印完成后不需要做二次铰孔、打磨就能顺利穿入螺栓，连接部位的加强筋完全顺着受力方向布置，激光头自身重量加上高速运动的惯性力都可以通过加强筋分散到整个安装面，不会出现局部应力集中导致的结构断裂。结构上专门预留了激光头的接线走线槽位，供电与信号线可以顺着安装座的侧边排布，不会在设备运动过程中剐蹭到加工工件或者拖链，同时还预留了调节旋钮的操作空位，安装完成后用户不需要拆卸结构就能直接调整激光头的焦距与功率参数。

从实际应用场景来看，这套结构可以帮助用户快速将普通的Shapeoko数控铣床拓展出薄木板、亚克力、皮革等材料的激光切割、雕刻功能，适合小型加工坊做个性化定制加工，也适合个人DIY玩家完成模型制作、文创产品加工等需求；由于所有部件都可以通过3D打印制作，用户如果出现结构件损坏的情况，可以随时快速打印替换，不需要等待定制加工的配件，维护成本极低。整套结构的建模过程完全按照实物测绘的尺寸完成，所有配合面的尺寸都经过实际装配验证，不存在建模尺寸与实物不匹配的问题，安装后激光头的光路中心与设备运动轴的垂直度经过校准，切割过程中不会出现切面倾斜、雕刻深浅不一的问题，完全可以满足日常加工的精度要求。
