可移动折叠式工件油漆晾干置物架

　　这款可移动折叠晾干架，主要面向喷涂加工车间、五金件表面处理工序的工件临时周转与晾干需求，解决传统固定晾干架占地大、转运不便、不同尺寸工件适配性差的实际痛点。在实际喷涂作业场景中，刚完成喷漆、烤漆工序的工件表面涂层未完全固化，既不能堆叠放置避免漆面粘连剐蹭，也需要保证工件周边空气流通以缩短涂层固化时间，同时还要满足工序间短距离转运的需求，这款设备正是针对这类工况做的结构适配。

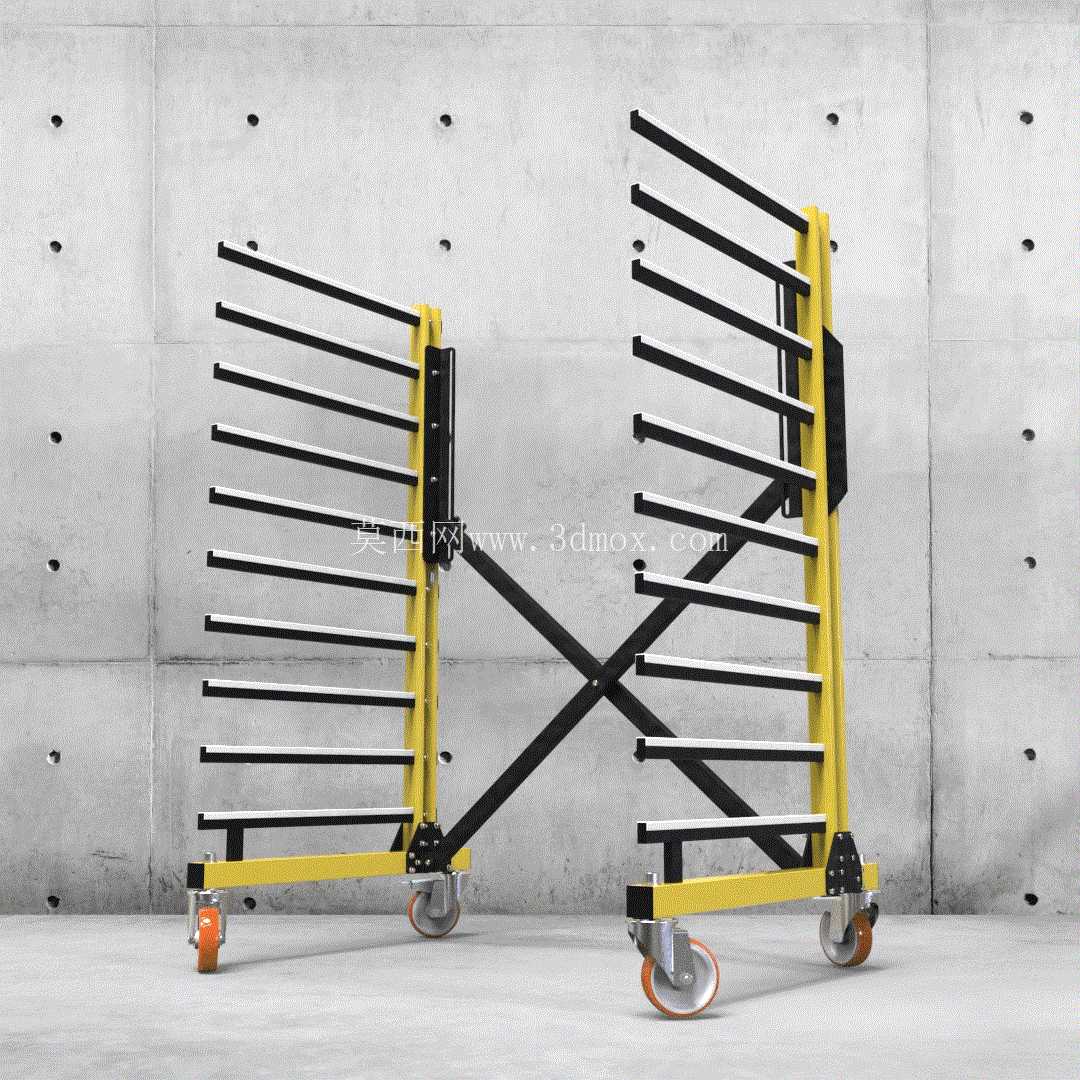

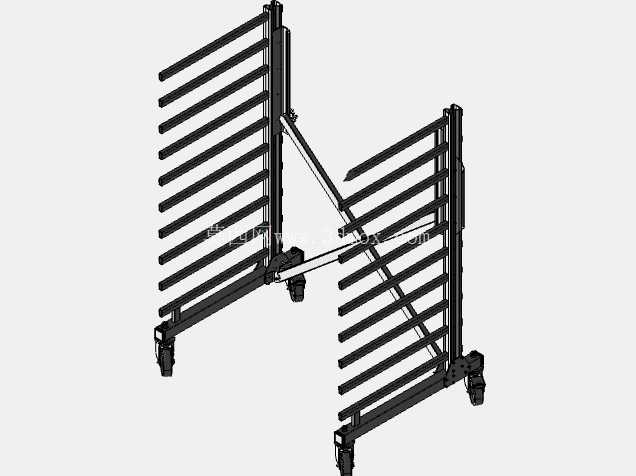

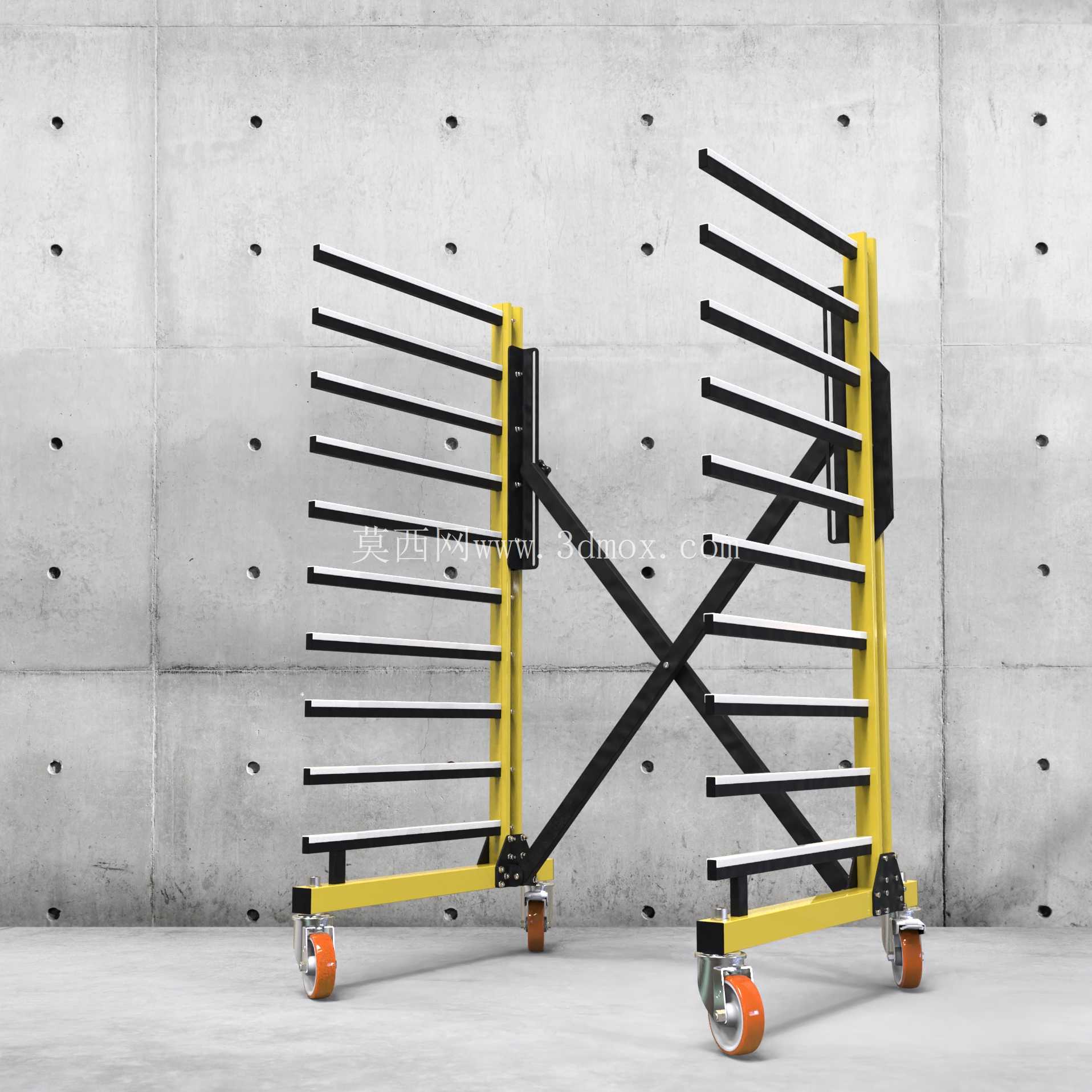

　　从结构设计逻辑来看，整体采用双侧对称的悬臂置物结构，两侧架体通过中部交叉剪叉连杆实现开合折叠，非使用状态下可以将两侧架体收拢，大幅缩减存放占地面积，适配车间狭窄通道的临时存放需求；展开状态下两侧悬臂形成平行的置物支撑面，每层悬臂之间预留足够的垂直间距，避免放置工件后上下层工件剐蹭到未干漆面，同时层间空隙可以保证空气自然流通，不会因为局部通风差导致漆面流挂、固化不均的问题。底部配置四个带刹车的万向脚轮，其中两个脚轮采用硬质聚氨酯轮面，兼顾地面推行的顺滑度与承重能力，脚轮的安装座直接固定在两侧架体的底部方管上，受力路径直接从置物悬臂传递到竖梁再到底部轮组，没有多余的受力转接结构，避免长期承重出现结构变形。架体主体采用矩形钢管焊接成型，竖梁作为主要承重构件，根据单架最大承重需求匹配对应壁厚的管材，悬臂采用等距排布的扁钢或者方管制作，悬臂端部做圆弧倒角处理，避免取放工件时剐蹭工件表面或者划伤操作人员。中部的交叉剪叉连杆不仅承担折叠开合的导向作用，在展开到工作位置后，连杆的铰接点可以通过配套的锁止销固定，保证两侧架体的开合角度固定，不会因为放置工件偏重出现架体偏移、侧翻的问题。

　　从安装边界与尺寸适配来看，展开状态下整体宽度可以根据常用工件的长度做适配调整，常规款展开后单侧悬臂长度适配600-1200mm长度的板件、框架类工件，整体高度控制在1.6米左右，符合人工取放工件的舒适操作高度，不需要踮脚或者弯腰即可完成上下层工件的取放；收拢状态下整体厚度不超过300mm，可以直接推到车间墙角、设备间隙处存放，不会占用主通道的通行空间。在实际使用过程中，操作人员完成工件单面喷涂后，可以直接将工件平放在两侧对应的悬臂上，不需要额外找临时放置点，架体可以直接推到晾干区，等工件漆面固化后再直接推到下一道工序，减少二次搬运带来的漆面损伤风险；针对不同尺寸的工件，可以灵活选择不同高度的悬臂放置，小尺寸工件可以放在上层悬臂，大尺寸长工件可以放在下层靠近底部的位置，降低整体重心，提升移动过程中的稳定性。

　　结构细节上，所有焊接位置都做了焊后打磨处理，架体整体表面做喷塑处理，本身具备耐油漆腐蚀、耐溶剂擦拭的特性，长期在喷涂车间环境下使用不会出现漆面脱落、锈蚀的问题；悬臂表面可以根据需求套设软质硅胶套，避免硬质金属面直接接触工件未干漆面造成压痕。这款架体没有复杂的传动或者电控结构，整体维护成本极低，日常只需要定期检查脚轮转动灵活性、剪叉铰接点的锁止可靠性即可，不需要专门的维护保养，非常适合中小批量喷涂加工车间、五金加工厂、家具喷漆车间的日常生产使用，相比传统的固定晾干架，灵活度更高，空间利用率提升60%以上，同时可以兼顾工件转运的功能，减少车间内额外配置周转车的成本。
