辐射检测用J315盖革米勒管结构设计

在核辐射监测、环境放射性筛查、工业无损探伤配套、个人剂量防护设备的研发生产环节，盖革米勒管始终是核心的探测执行元件，本次还原的J315型盖革米勒管结构，完全匹配国内辐射检测场景下常用的同规格产品实际装配尺寸，可直接用于探测设备的结构适配、外壳工装设计、整机布局校核等工程环节。从实际使用场景来看，这类盖革管广泛搭载在便携式辐射巡检仪、固定式场所辐射监测探头、废旧金属放射性筛查设备、核医学周边防护监测装置中，核心功能是通过管内的雪崩放电效应，将入射的β、γ等电离辐射粒子转化为可被电路采集的脉冲信号，最终换算得到现场的辐射剂量率数值，是整个辐射监测链路里最前端的信号采集部件，其外形尺寸、安装定位的准确性，直接决定了整机组装时的适配效率，也会影响后续探测效率校准的一致性。

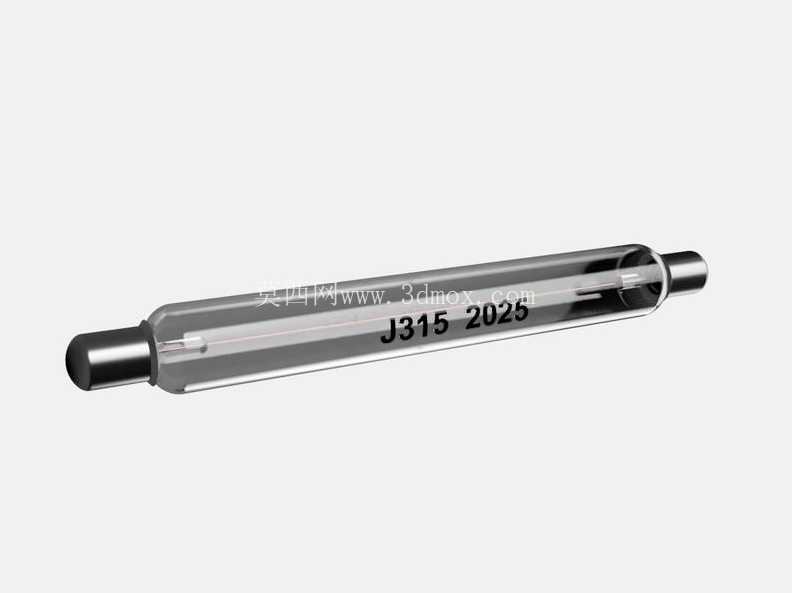

从结构设计的还原逻辑来看，整个管体采用两端同轴金属引出端、中间透明绝缘管身的经典结构，中间的透明管身部分采用高强度绝缘材质，既可以耐受管内工作所需的几百伏直流高压，也能让使用者直观观察管内的电极结构状态，两端的金属端盖采用与管身同轴的圆柱结构，表面做了光滑钝化处理，既作为高压输入与信号输出的导电连接端，也承担整个探测管的安装定位基准——在实际设备装配中，通常会采用弹性橡胶卡箍或者绝缘固定座卡在两端金属端的位置，避免夹持中间的玻璃管身造成应力破损，因此两端金属端的直径、伸出长度、同轴度公差，都是建模时重点还原的尺寸边界，确保设计出的固定座、安装槽可以直接适配市面上同规格的成品盖革管，不需要二次修模调整。

管身内部的核心电极结构采用同轴布置，中心的阳极丝沿管体轴线贯穿整个有效探测区间，外围的阴极筒与管身内壁贴合，这种同轴结构可以保证整个有效探测体积内的电场分布均匀，让入射到管内的辐射粒子触发的雪崩放电信号稳定，不会因为电场不均导致计数漏记或者脉冲幅值波动过大。建模过程中特意还原了两端电极与金属端盖的密封连接结构，这部分是盖革管生产过程中的核心工艺点，既要保证管内填充的淬灭气体不会泄漏，也要保证电极与外部引出端的导电连接可靠，避免长期使用后出现接触电阻增大、工作点漂移的问题。

从安装边界的尺寸来看，整个管体的总长度、有效探测段长度、两端金属端的直径与伸出长度，都严格对照实物的装配尺寸进行还原，在进行整机结构设计时，只需要在设备外壳对应的位置预留出管体的安装空腔，在两端金属端对应的位置设计绝缘固定结构，同时预留出高压引线与信号引线的走线空间即可，不需要额外调整管体的安装位置。需要注意的是，这类盖革管的玻璃管身部分属于易碎结构，在设计安装固定结构时，不能在玻璃管身位置施加径向的夹紧力，所有的定位与夹紧力都要作用在两端的金属端盖上，同时要在管身与安装槽内壁之间预留0.5-1mm的间隙，避免设备运输、使用过程中的振动导致管身与硬质外壳碰撞破损。

在实际的设备研发过程中，很多结构工程师在设计辐射监测设备时，往往因为没有准确的盖革管三维模型，只能根据手册上的二维尺寸大概绘制外形，经常出现安装槽尺寸偏差、固定座位置不对、引线空间不足的问题，导致样机装配时需要反复修改结构件，拖慢研发进度。这个还原的三维结构完全按照实物的实际尺寸建模，所有的安装基准、外形轮廓、连接位置都与实物一致，可以直接导入到整机装配体中进行干涉检查、布局优化，也可以用于设计配套的防护套、校准工装、固定支架等附属结构，大幅减少结构设计阶段的尺寸核对工作量，提升研发效率。另外，在进行设备的电磁兼容设计时，也可以基于这个模型提前规划金属屏蔽罩的结构，在不遮挡有效探测段的前提下，尽可能提升电路部分的抗干扰能力，避免外界电磁干扰导致的误计数问题。
