乘用车尾门内板总成结构设计方案

项目分类:汽车 发布时间:2026-05-21 ID:1153103
  • 乘用车尾门内板总成结构设计方案
  • 乘用车尾门内板总成结构设计方案
  • 乘用车尾门内板总成结构设计方案
  • 乘用车尾门内板总成结构设计方案
  • 乘用车尾门内板总成结构设计方案
  • 乘用车尾门内板总成结构设计方案
  • 乘用车尾门内板总成结构设计方案
  • 乘用车尾门内板总成结构设计方案
  • 乘用车尾门内板总成结构设计方案
  • 乘用车尾门内板总成结构设计方案

在乘用车白车身结构开发环节,尾门作为后部覆盖件与功能集成载体,其结构合理性直接影响整车NVH表现、密封性能与后期使用耐久度。这套尾门总成结构围绕日常使用场景做了多维度的结构考量,日常使用中,尾门需要承担后风挡玻璃安装支撑、后雨刷电机固定、尾门锁扣啮合、内饰板安装以及开关过程中的抗扭载荷,同时还要兼顾低速碰撞时的能量吸收,避免轻微磕碰就导致后部结构变形侵入乘员舱。

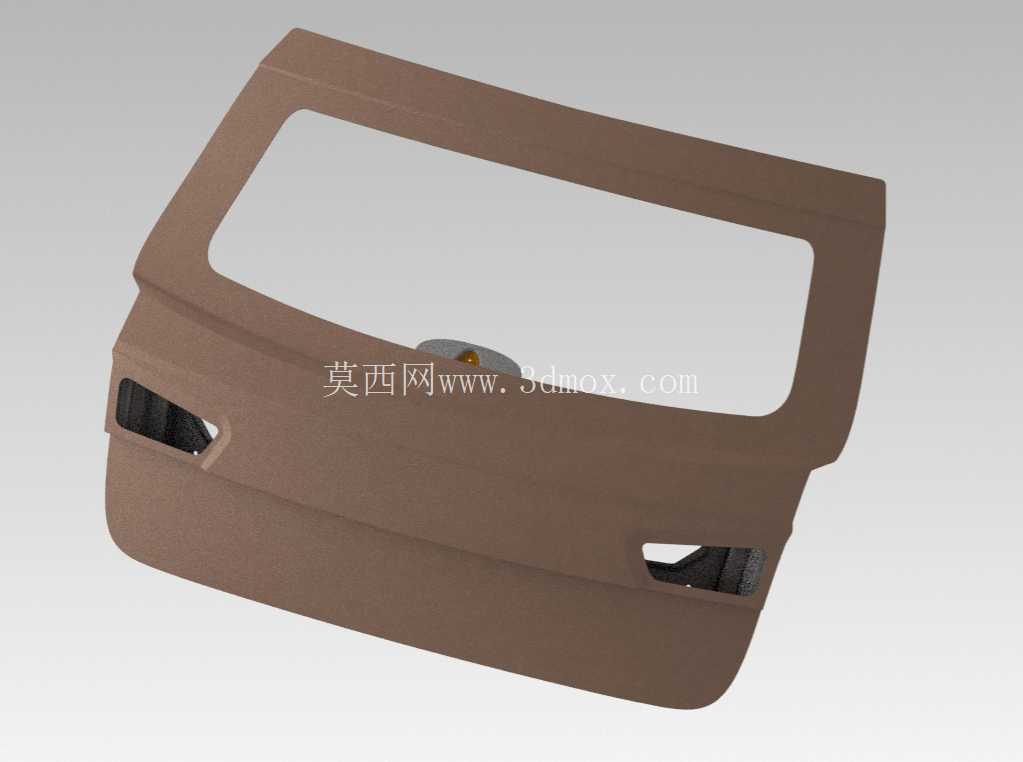

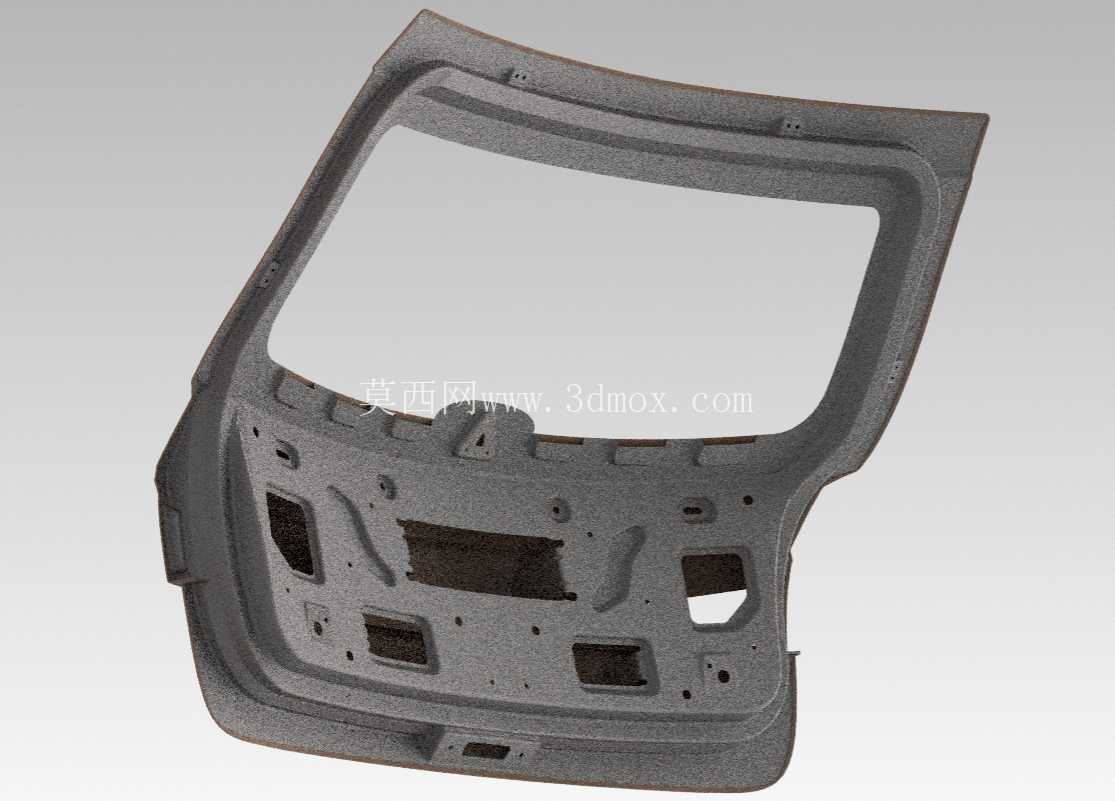

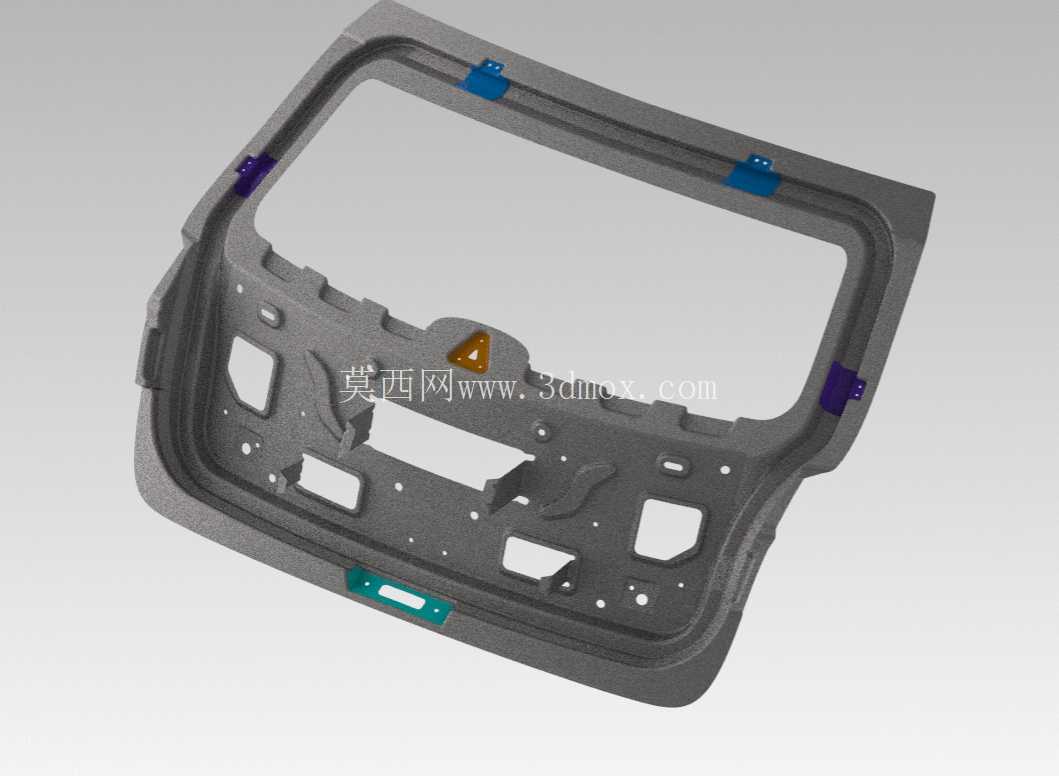

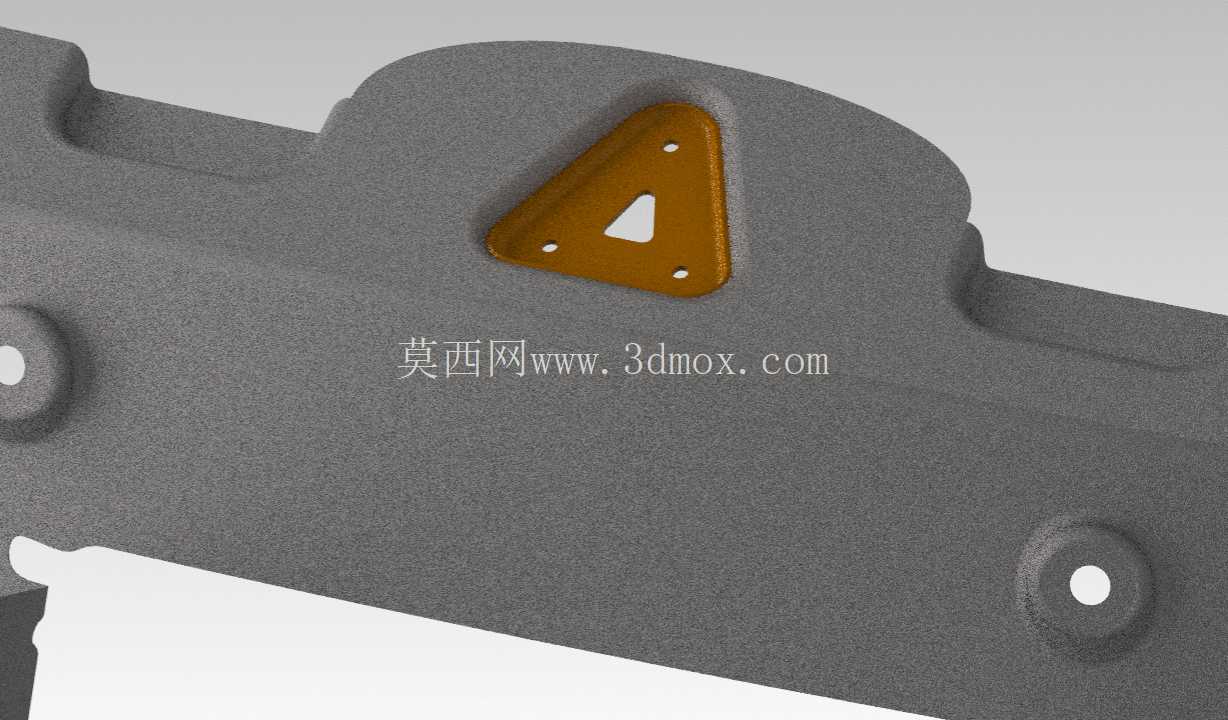

从结构布局来看,该尾门采用整体式内板加强框架设计,上部预留的大尺寸矩形开口为后风挡玻璃安装位,开口周圈设计有连续的粘接翻边,翻边宽度控制在12-15mm区间,既保证聚氨酯粘接胶的涂覆空间,又能为玻璃提供足够的支撑刚度,避免车辆行驶过程中玻璃出现震颤异响。风挡开口下沿的中部凸起结构,是后雨刷电机的安装基座,该位置做了局部双层板加固设计,安装面平面度公差控制在0.2mm以内,三个安装孔位的位置度公差不超过0.1mm,确保雨刷电机运转时不会因为安装面不平产生额外振动,同时加固结构将电机工作时的振动分散传递到周边内板筋位,避免局部应力集中导致的板件开裂。

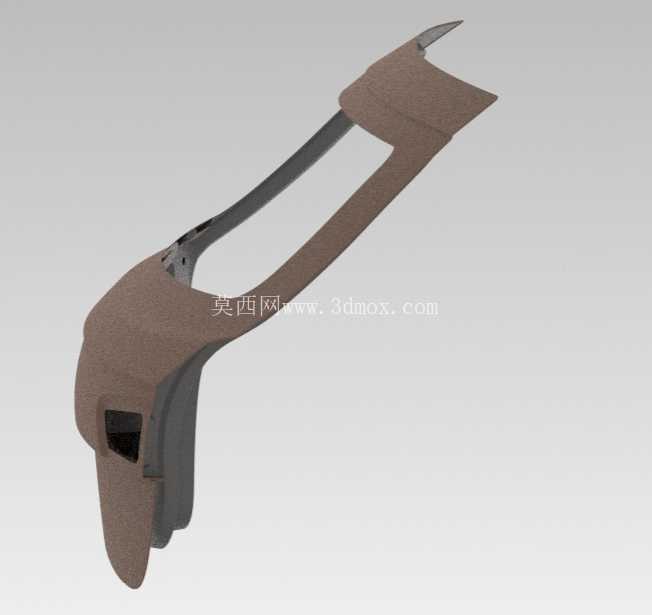

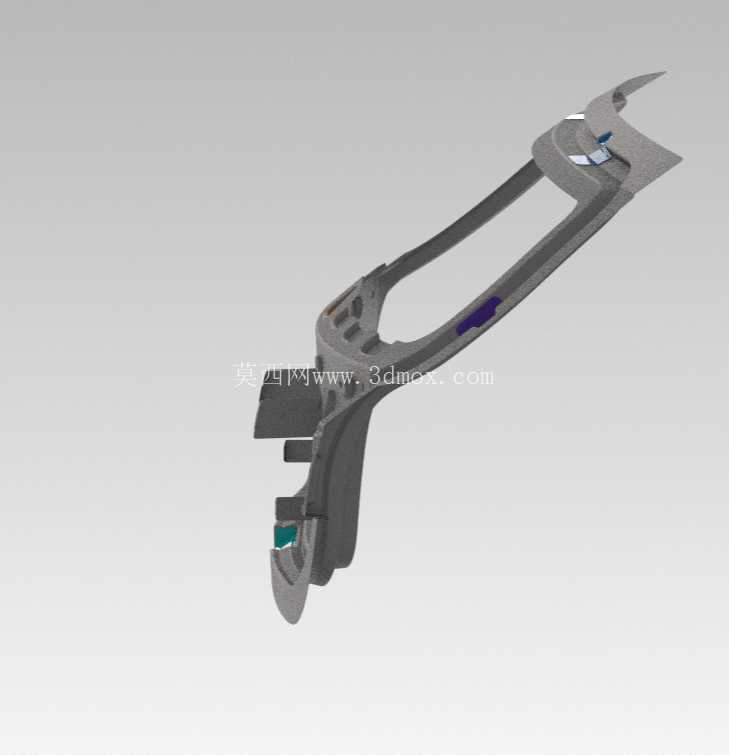

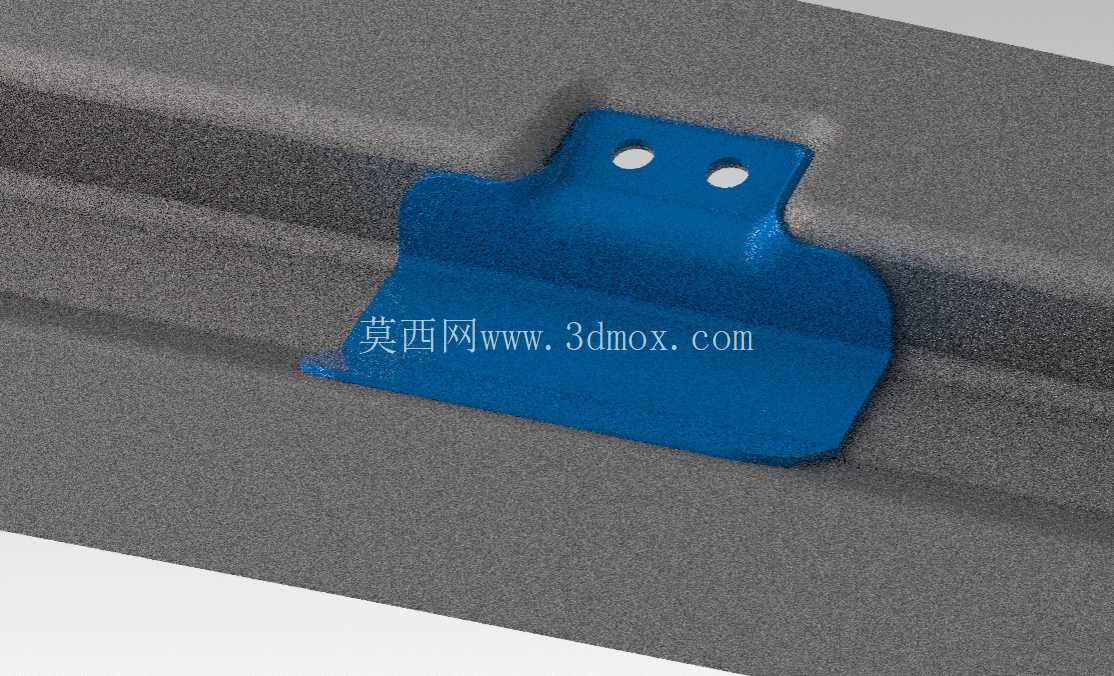

尾门左右两侧的内凹结构,分别对应尾灯安装位与尾门撑杆固定点,左侧内凹腔体内预留了尾灯线束的走线路径与卡扣安装孔,线束走向避开了尾门开合过程中的运动干涉区域,同时设计有专门的线束固定点,避免长期开关震动导致线束磨损。两侧下部的开孔结构为尾门内饰板的卡扣安装位,卡扣座采用一体冲压成型的凸台结构,相比后期焊接的卡扣座,能减少装配误差,提升内饰板的装配贴合度,避免内饰板与钣金之间出现摩擦异响。

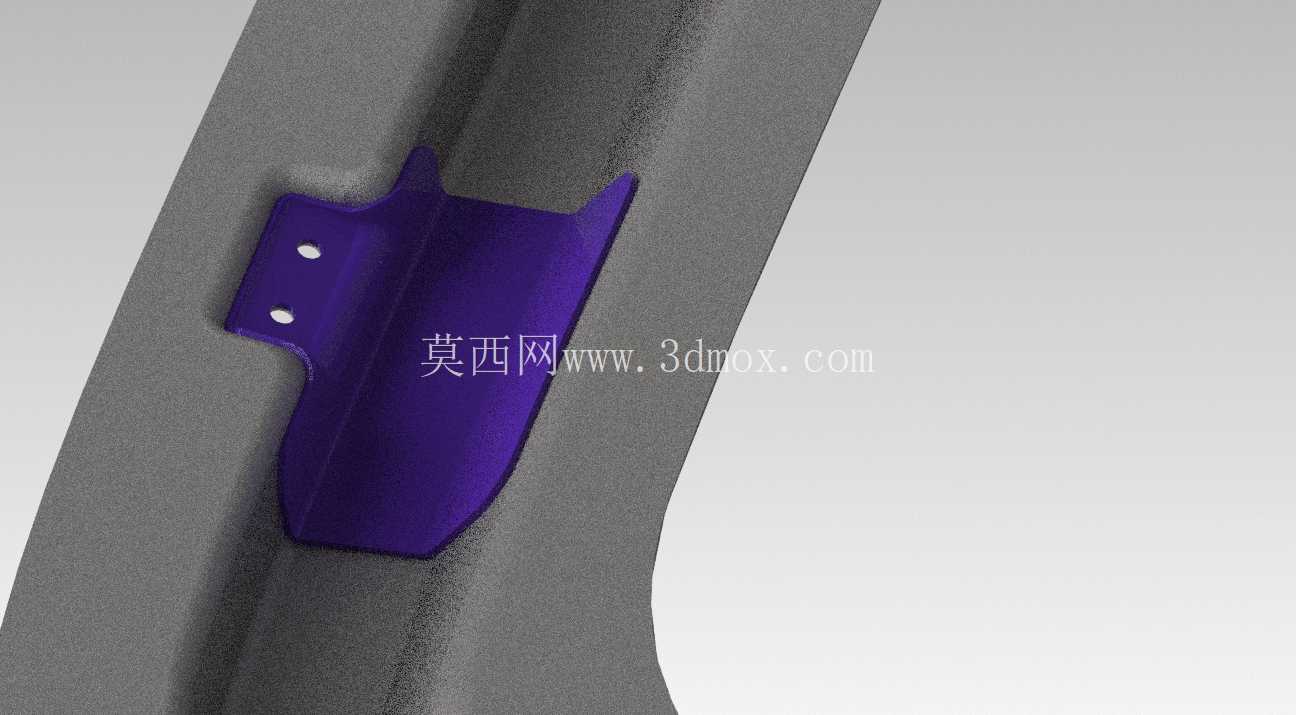

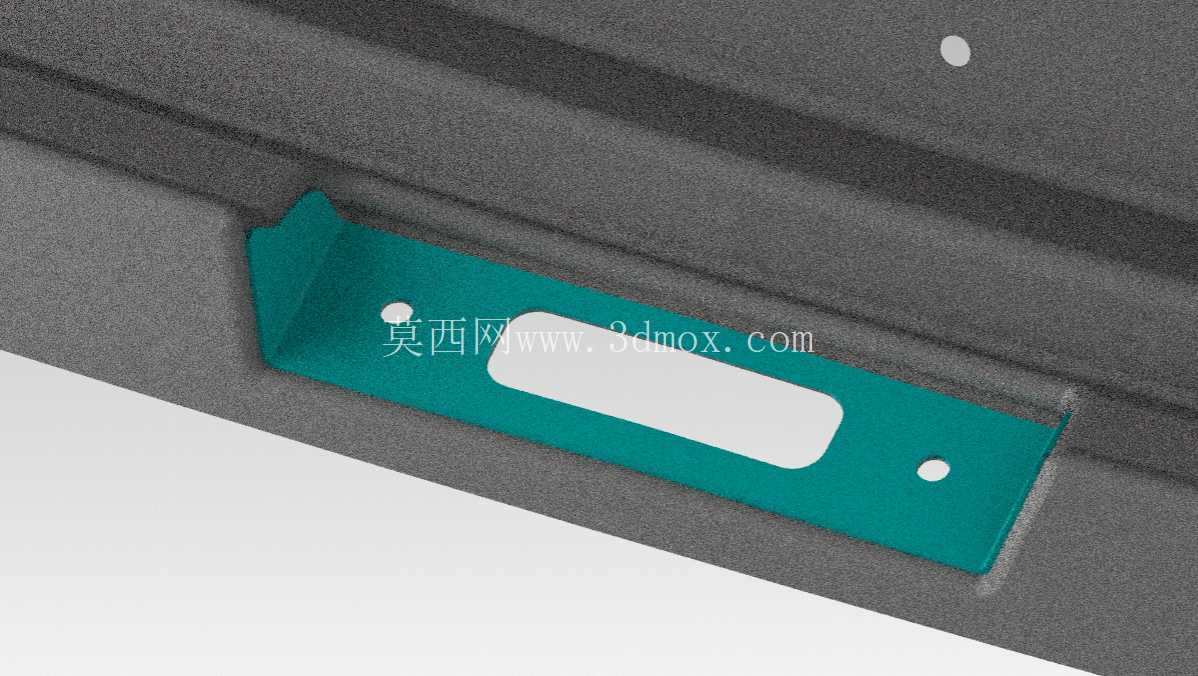

在安装边界设计上,尾门上部的铰链安装位做了局部加厚加强,两个铰链安装点的间距根据整车D柱的安装点坐标匹配,安装面设计有2°的安装倾角,保证尾门开合过程中与顶盖后横梁、侧围D柱的间隙均匀,周圈间隙公差控制在±0.5mm,匹配面的阶差不超过0.3mm。尾门下部的锁扣安装位设计有横向加强筋,将锁扣啮合时的冲击力分散到两侧的纵梁结构上,避免长期开关尾门导致锁扣位置变形,出现尾门下沉、关闭不严的问题。尾门两侧的密封条安装槽采用整体式滚压成型结构,槽内宽度均匀一致,保证密封条压缩量控制在3-5mm的合理区间,既能够实现良好的防水防尘密封效果,又不会因为密封条压缩量过大导致尾门关闭力超标,影响用户使用体验。

设计过程中针对尾门的抗扭刚度做了专项优化,内板上分布的多道纵向与横向加强筋,将整个尾门的扭转刚度提升到满足整车15000次开关耐久试验的要求,在单侧施加100N的垂直载荷时,尾门的最大变形量不超过2mm,避免长期使用出现尾门变形、风挡玻璃碎裂的问题。同时在尾门内板的多个位置设计有工艺孔,一方面是为了满足电泳涂装过程中的液体流通,保证钣金内腔的电泳膜厚达到防腐要求,另一方面也为后期装配过程中的工具操作预留空间,降低装配难度。针对尾门与周边件的运动间隙,设计阶段通过运动仿真反复校核,保证尾门在最大开启角度时,与后保险杠、侧围尾灯、顶盖后扰流板之间的最小间隙不小于8mm,避免开关过程中出现磕碰掉漆的问题。
