钣金折弯成型连接固定支架结构

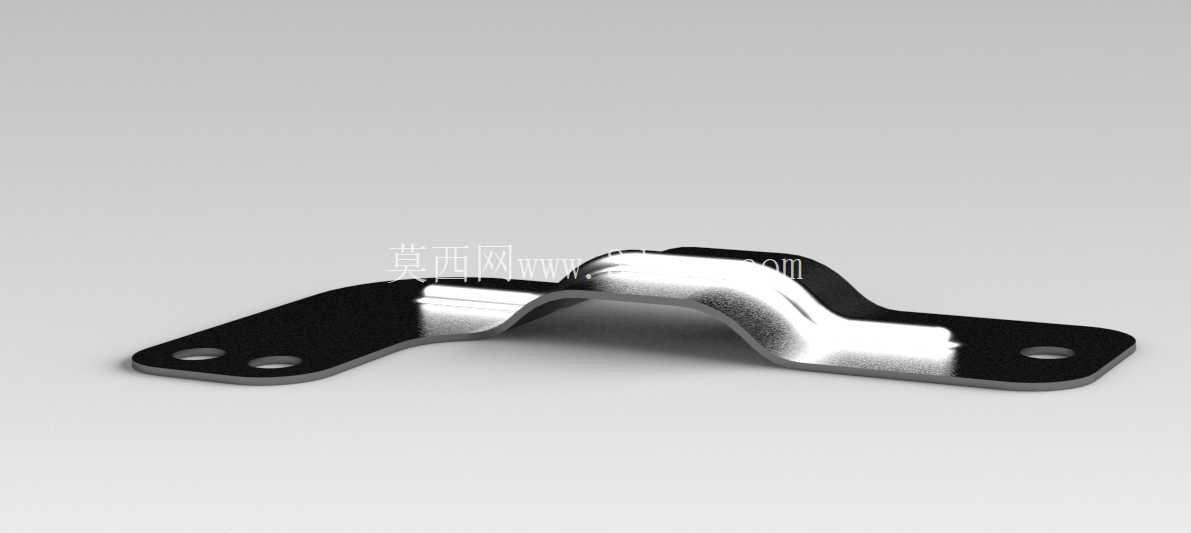

该支架为薄板冲压折弯成型的连接固定构件，整体采用金属薄板经落料、冲孔、多道折弯、压筋工序加工成型，表面做光亮抛光处理，无多余毛刺与锐边，适配常规钣金装配场景的连接需求。从实际应用场景来看，这类支架多用于小型机电设备内部的线束分隔固定、轻型功能组件的跨接安装，或是钣金机柜内部的层板辅助支撑，也可在小型自动化设备的外围护板拼接处作为过渡连接件，替代传统的角码焊接结构，减少现场焊接工序带来的变形与表面处理返工问题。

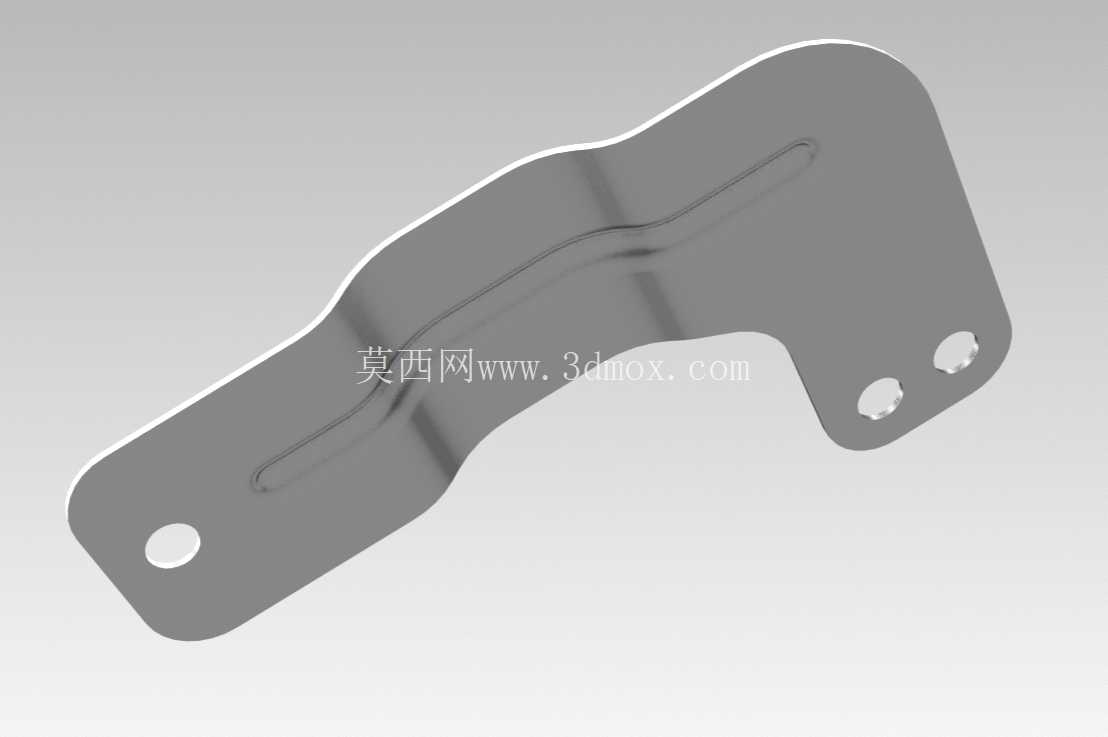

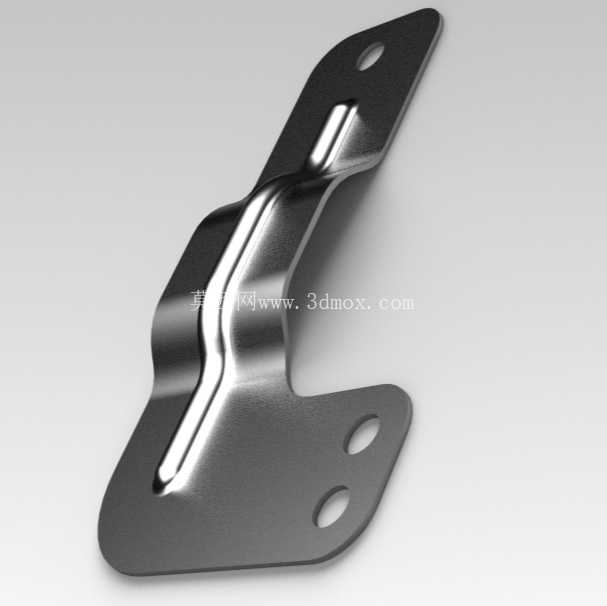

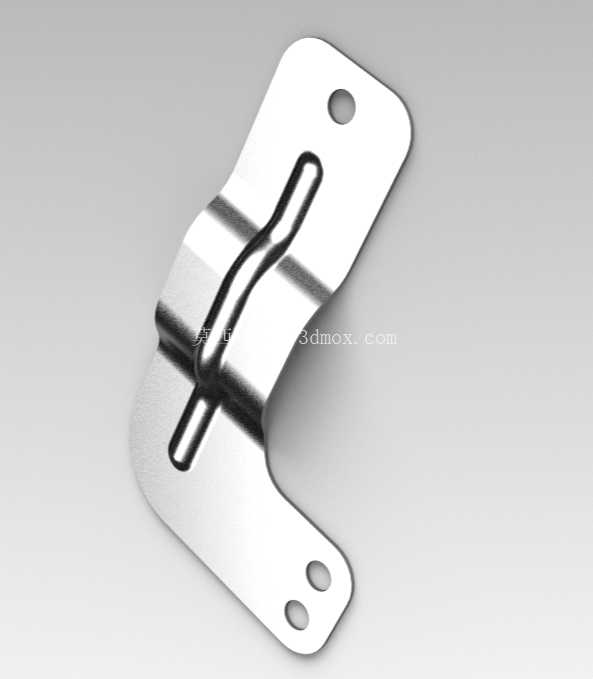

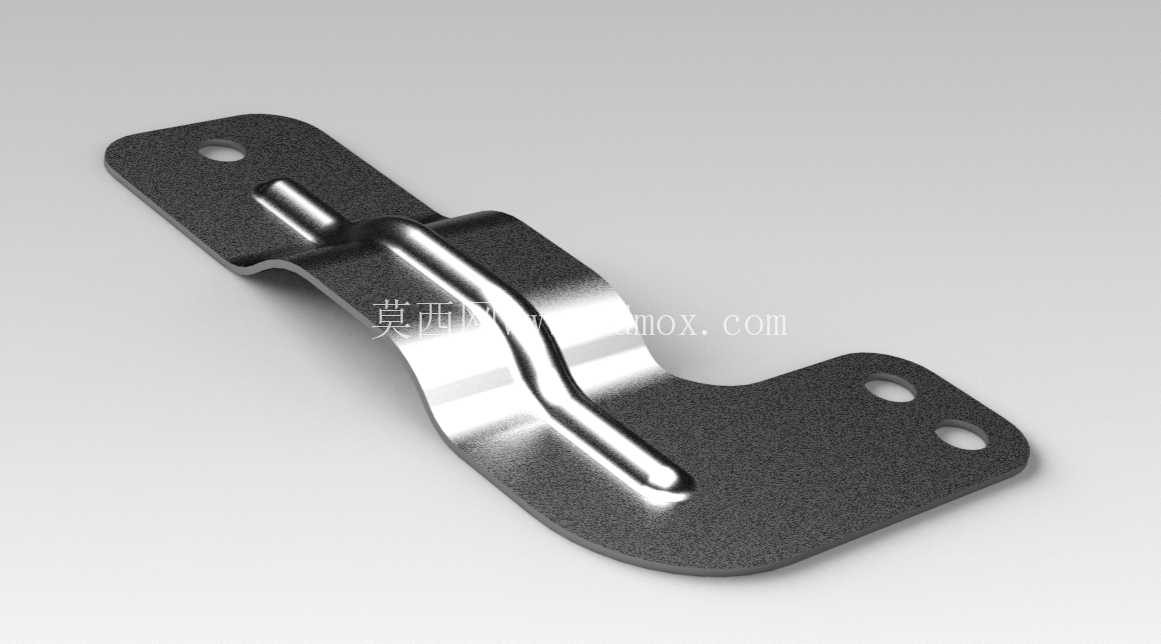

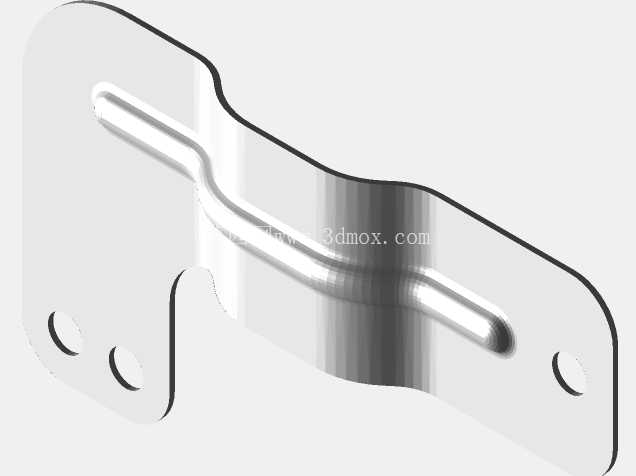

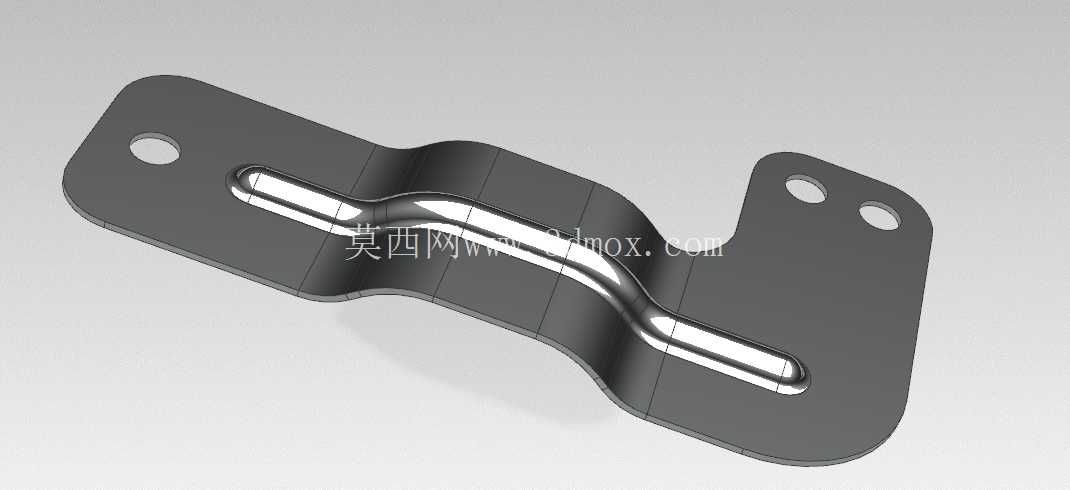

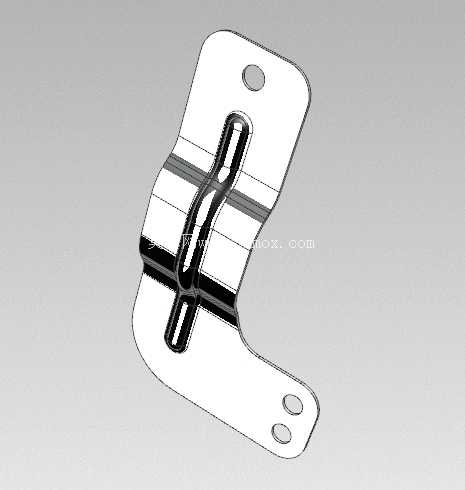

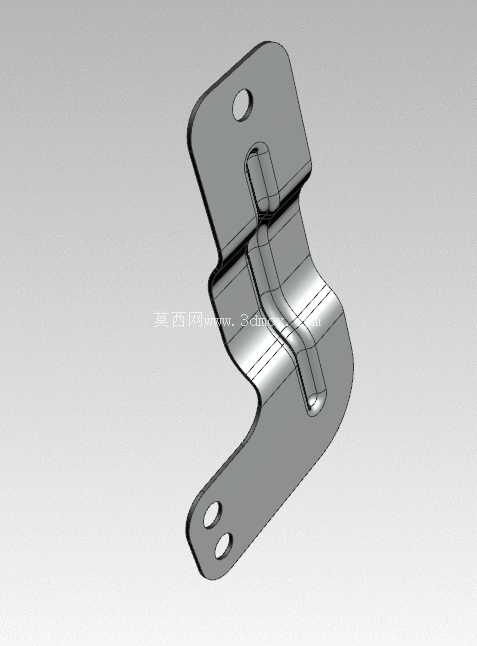

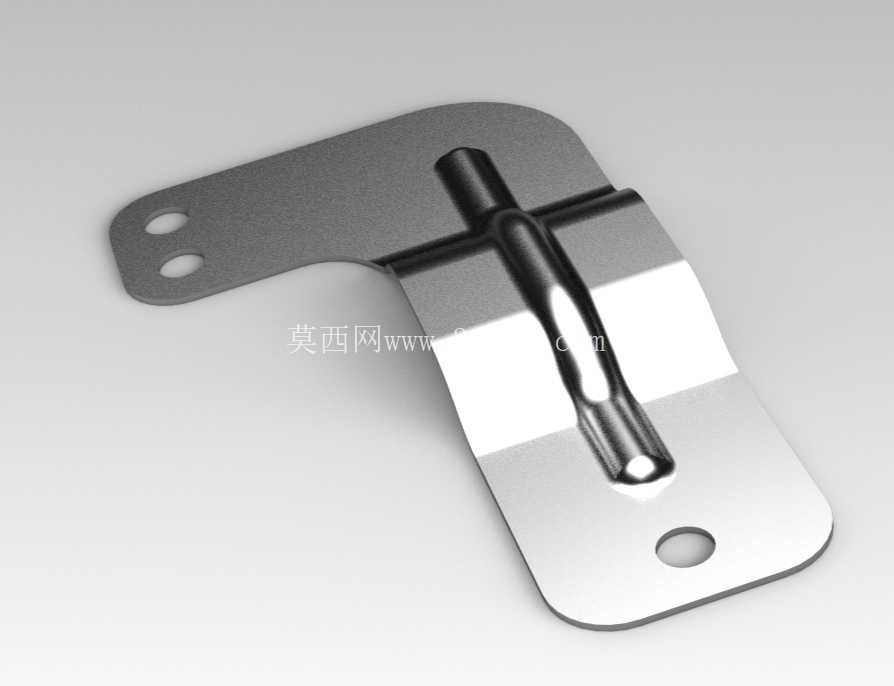

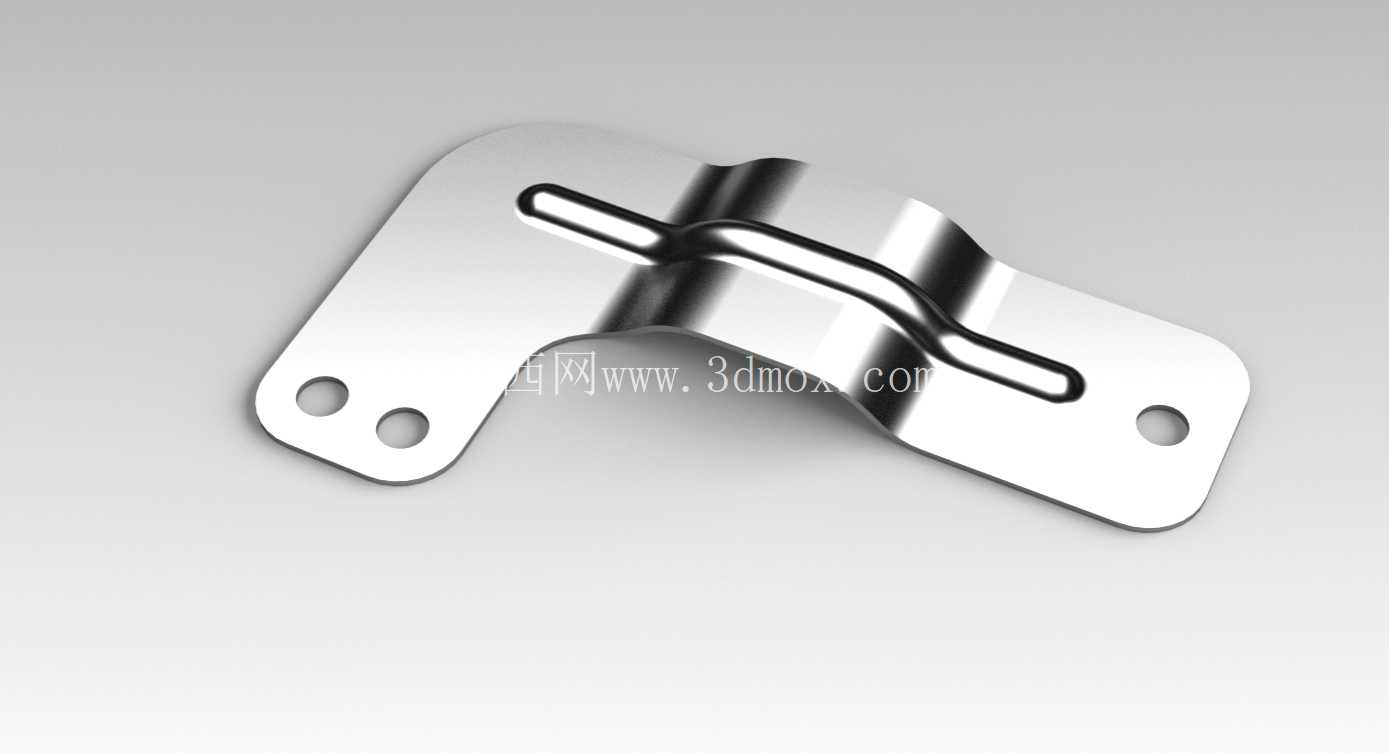

从功能特性上看，支架本体中部压有连续的凹凸加强筋，沿支架的长度方向贯通布置，在不增加板材厚度的前提下，大幅提升了构件的抗弯折刚度，避免薄板件在承受侧向载荷时出现翘曲变形；两端的安装耳板上分别预制了圆形安装孔，其中一侧耳板设置两个同轴安装孔，另一侧设置单个安装孔，这种非对称孔位设计可以在装配时起到防错作用，避免操作人员装反支架导致的装配干涉，同时三个安装孔的布置形成稳定的三角形固定点位，安装后不会出现绕固定轴转动的窜动问题。中部的长条形开槽可作为线束穿行通道或是小型卡扣的卡接位，在固定相邻构件的同时，可对设备内部的走线进行规整，避免线束与钣金锐边直接接触磨损绝缘层。

设计思路上，该构件完全遵循钣金冲压工艺的成型准则，所有折弯处均预留了合理的折弯内R角，避免折弯时出现板材开裂问题，所有安装孔的孔边距均满足冲压模具的最小壁厚要求，不会出现冲头断裂的工艺风险；中部的加强筋压型深度控制在板材厚度的3倍以内，确保一次压型即可成型，不需要额外的整形工序，有效控制加工成本。安装边界方面，支架整体为非对称弯折轮廓，两端安装耳板处于不同的空间平面，可实现两个呈一定夹角的安装面之间的跨接固定，安装孔的孔径适配常规的M4/M5规格紧固件，可直接配合十字盘头螺丝或是抽芯铆钉完成固定，不需要额外制作专用连接配件；构件整体厚度较薄，安装后不会占用过多的设备内部空间，在狭小的装配腔体内也可顺利完成安装操作。

在实际选型使用时，需要注意该支架的额定承载范围，由于为薄板成型件，仅适用于轻型载荷的连接固定场景，不可作为重型结构件的承重支撑使用；装配时需注意安装面的平面度，若安装面存在明显凸起，会导致支架安装后出现内应力，长期使用下可能出现应力开裂问题。支架表面的光亮处理层具备一定的防锈能力，可在常规室内干燥环境下长期使用，若用于潮湿或是有腐蚀介质的场景，可额外增加表面镀层或是喷塑处理，提升构件的环境耐受能力。
