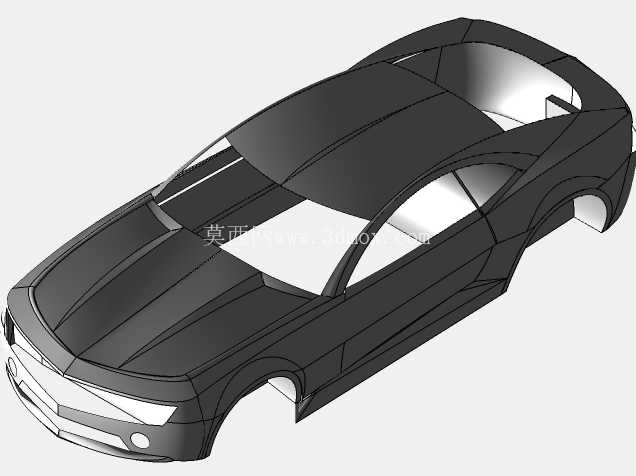

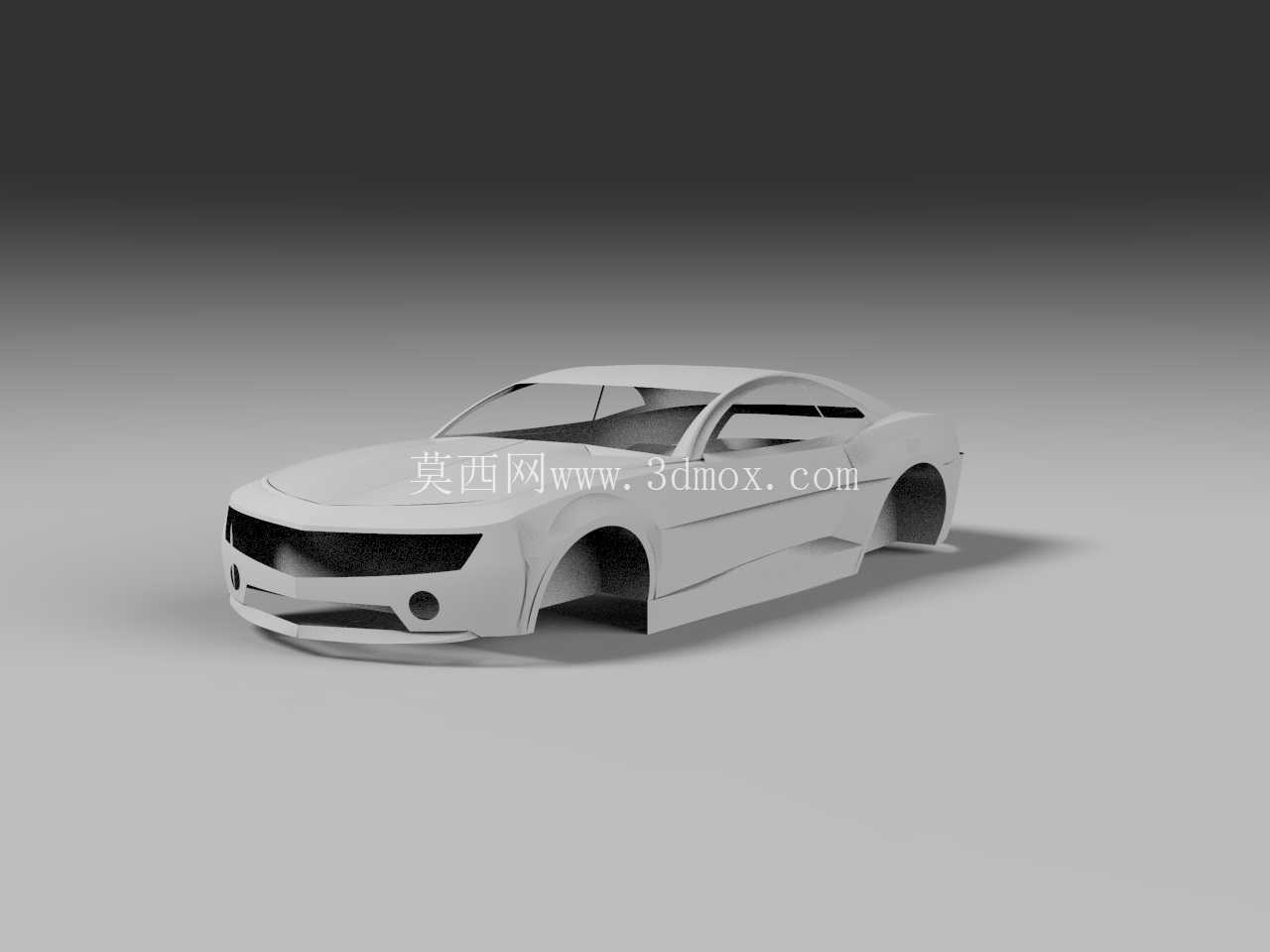

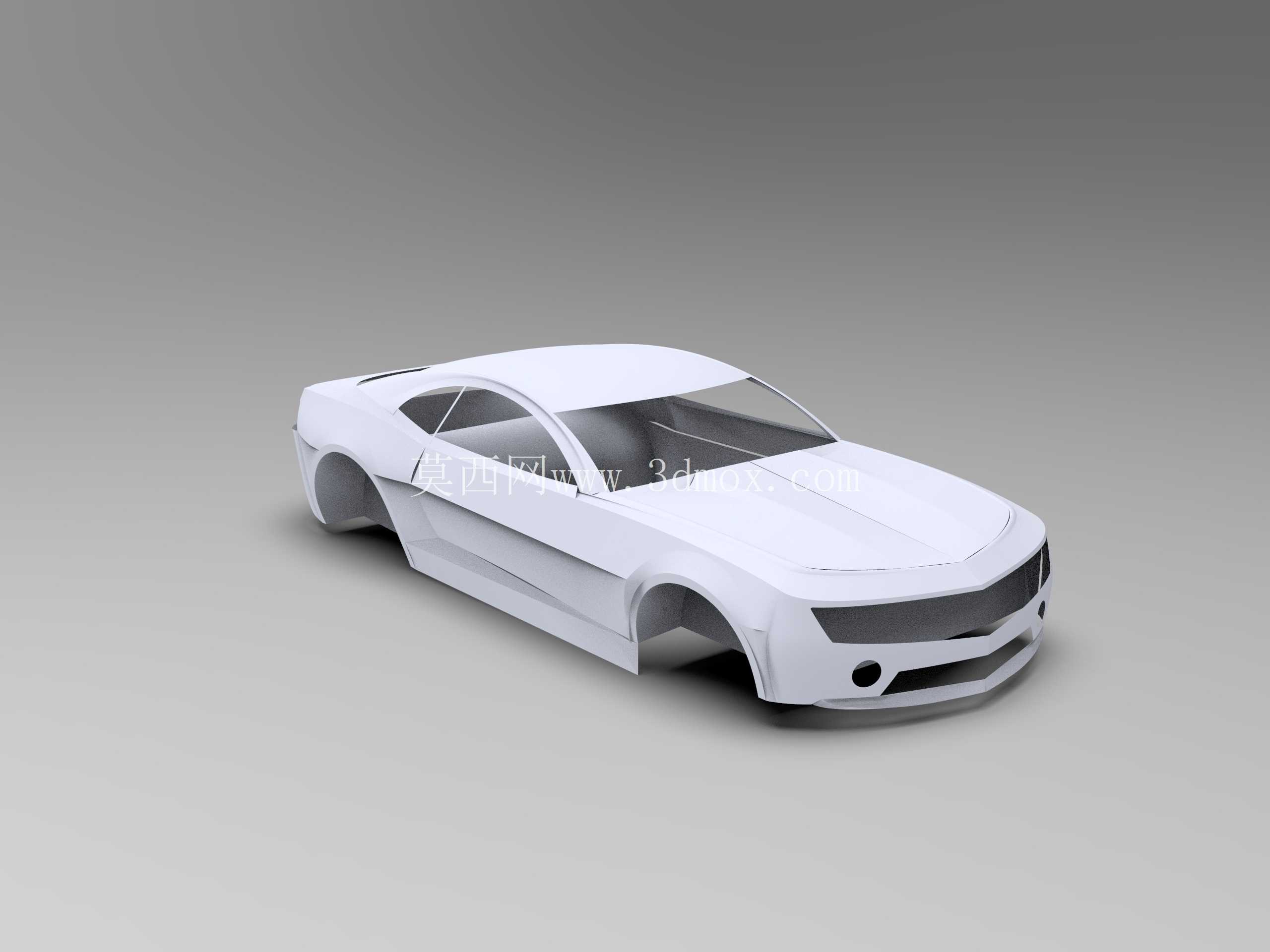

雪佛兰科迈罗轿跑车身结构数模

做汽车外覆盖件结构设计快十二年，经手的乘用车型外饰数模少说也有四十多套，这次拿到的科迈罗车身数模，第一眼就能看出是照着量产车的外曲面逆向做的结构基准，不是那种只拉个大面的概念稿。先从实际应用场景说，这类轿跑车身数模最常用的场景有三个：一是改装厂做外观套件开发的基准，比如前铲、侧裙、尾翼这些加装件，必须贴合原车的曲面曲率，不然装上去缝隙能塞进去手指，高速行驶还会产生风噪；二是高校车辆工程专业做车身空气动力学仿真的载体，学生做毕设或者竞赛的时候，不用自己从零开始扫点建面，能省至少三周的逆向时间；三是汽车造型工作室做油泥模型的数字参照，1:1的数模导进去做五轴铣削的加工路径，出来的油泥毛坯和最终造型的偏差能控制在0.2mm以内，比手工搭骨架贴胶带效率高太多。

再讲实际用途对应的设计细节，这个数模把车身外表面的所有特征线都做出来了：前脸的进气格栅下沉角度，是照着量产车的散热气流导向做的，上窄下宽的切面能让行驶中撞进来的风一部分导向散热器，一部分顺着引擎盖的筋条流到A柱两侧，减少风挡位置的紊流；车门的腰线是双曲率面，从翼子板一直延伸到尾灯位置，这个曲面的高光走势必须连续，不然喷漆之后在阳光下会出现明显的棱线断差，做数模的时候特意检查了G2连续，相邻面的曲率偏差控制在0.05度以内；轮拱的外扩尺寸是按照19寸轮毂加245宽度轮胎的安装边界留的，轮拱内侧和轮胎满打方向的最小间隙留了28mm，刚好能避开常规路况下轮胎带起来的碎石击打轮拱内壁，也不会因为间隙太大显得轮拱空洞。

设计思路上，这个数模没有做内饰和底盘结构，只保留了车身外覆盖件的安装基准面，其实是很务实的做法——毕竟用这个数模的人大多是做外饰相关的开发，不需要把内饰的仪表板、座椅这些结构都做进去，反而会增加文件体量，导进仿真软件的时候算网格都要多花两个小时。车身的分缝线位置也做了明确的基准：前盖和翼子板的分缝是沿着大灯上沿走的，缝隙宽度留了3.5mm，和量产车的装配公差一致；车门和侧围的分缝是垂直于腰线的，这样开关门的时候密封条的压缩量能保持均匀，不会出现某个位置漏风的情况；后备箱盖的分缝沿着尾灯的下边缘走，和后保险杠的上沿齐平，装配的时候能直接以保险杠为基准调缝隙，不用反复打表测间隙。

说到外形尺寸和安装边界，这个数模的外轮廓尺寸是按照量产科迈罗的实际尺寸做的，车长4786mm，车宽1897mm，车高1356mm，轴距2811mm，这些尺寸不是随便标上去的，是对应了总布置的硬点：前悬长度823mm，留足了前防撞梁和散热器的安装空间，就算改大尺寸的中冷器，也不会突出前保险杠；后悬长度1152mm，后备箱的容积基准能放下两个20寸的登机箱，符合轿跑车型的实用定位；A柱的倾角是32度，这个角度是平衡风阻和驾驶员视野的结果，角度再小风阻会低一点，但左转的时候A柱挡视野的盲区会变大，角度太大的话高速行驶的风阻系数会升到0.3以上，不符合轿跑的性能定位。

还有个容易被忽略的细节，就是车身表面的拔模角度，所有外覆盖件的拔模方向都是按照冲压工艺的方向做的，侧围的拔模角度最小是3度，刚好满足冲压脱模的要求，不会出现冲压的时候零件卡在模具里的情况；前后保险杠的安装卡扣位置都留了安装座的基准面，每个卡扣座的位置偏差不超过0.1mm，后期做模具的时候直接在这个基准面上做卡扣结构就行，不用重新调整位置。做这类车身数模最忌讳的就是只追求曲面好看，不管工艺可行性，之前见过不少学生做的跑车数模，曲面确实流畅，但侧围的拔模角度是负的，根本没法冲压生产，只能做个渲染图看看，这个数模在工艺性上考虑得很周全，不管是做改装件开发还是做仿真分析，都能直接用，不用再花大量时间修正工艺问题。

另外，车身的前后配重对应的形心位置也在数模里留了基准点，前轴载荷占比52%，后轴占比48%，这个配重比是前置后驱轿跑的黄金比例，做动力学仿真的时候直接把质心位置设在这个基准点上，算出来的转向特性和实际车辆的表现几乎一致，不用反复调整质心参数。轮距的尺寸是前1602mm，后1631mm，后轮距比前轮距宽29mm，高速过弯的时候后轮的抓地力会更好，减少侧倾带来的轮胎接地面积变小的问题，这个细节也和量产车的参数完全对应，不是随便拉个车身轮廓就完事的。
