工业格栅式焊接作业支撑台结构设计

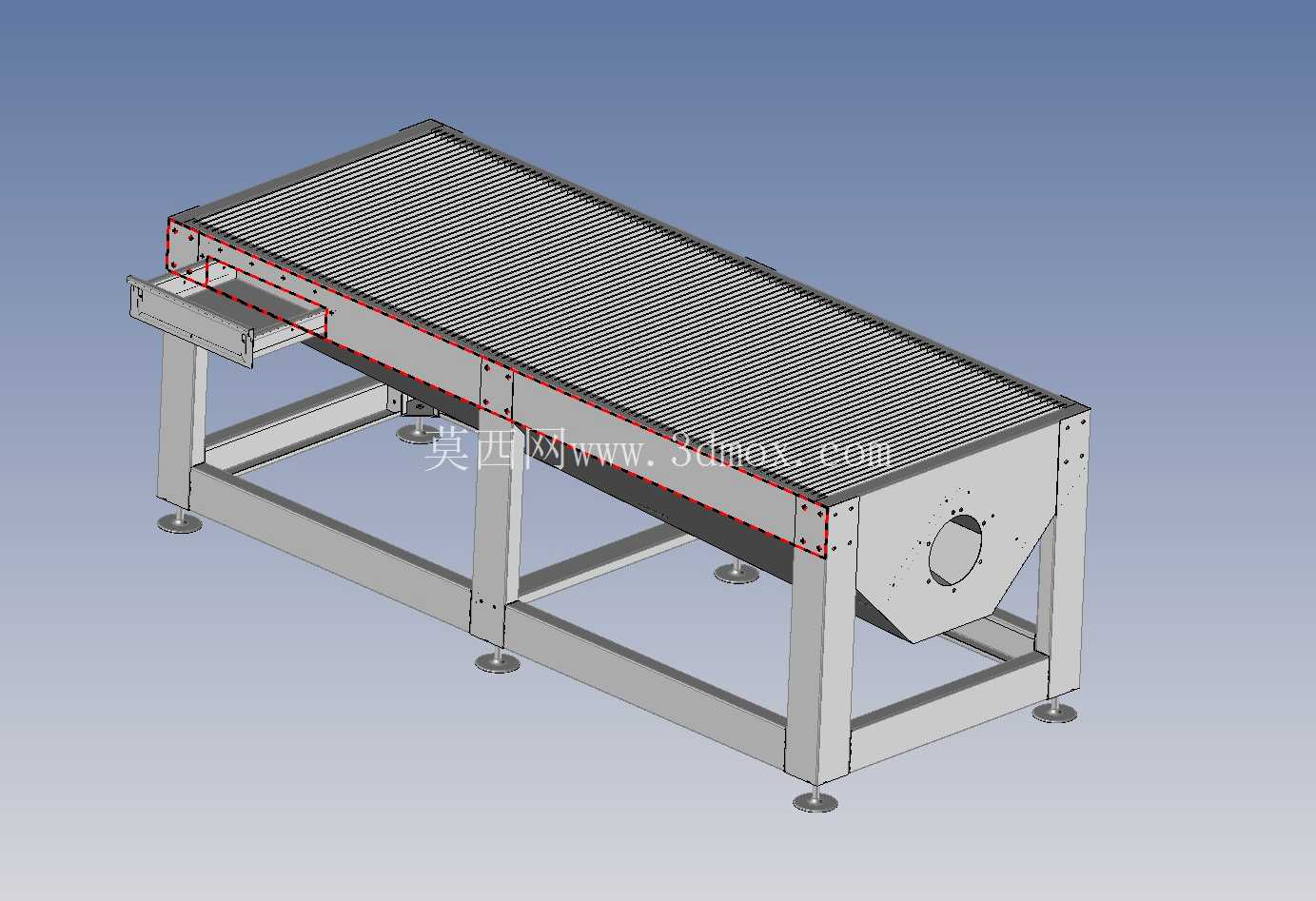

　　在金属结构件焊接加工的车间场景里，这类格栅式焊接作业台是工位端的核心支撑载体，和常规的实心台面作业台不同，格栅结构的台面首先解决了焊接过程中焊渣掉落堆积的问题，作业时产生的高温焊渣、飞溅碎屑可以直接顺着格栅间隙落到台面下方的收集区域，不会在台面积攒造成台面凹凸不平，也避免了积渣导致工件放置不稳、焊接定位偏移的问题。从结构设计逻辑来看，整个台体采用方管焊接成型的框架作为主承载结构，四条支撑腿底部配置了可调脚杯，安装时可以根据车间地面的平整度单独调整每个脚杯的高度，保证整个台面的水平度，避免因为地面倾斜导致工件放置时出现滑移，可调脚杯的调节行程预留了足够的余量，哪怕地面存在15mm以内的高度差都可以通过调整完成找平，不需要额外垫设垫片。台面部分采用等间距排布的扁钢格栅作为承载面，格栅的间距经过实际作业验证，既可以保证常规尺寸的焊接工件不会卡入间隙，又能让绝大多数焊渣顺利下落，格栅条的厚度经过载荷校核，在承受均布载荷和局部集中载荷时都不会出现明显的下挠变形，满足中小型金属构件焊接时的支撑需求。台体侧端设置的延伸抽屉式结构，主要用于放置焊接作业时常用的工具、焊条、防护配件等，不用在工位旁额外放置工具柜，减少了工位周边的占地面积，抽屉的滑轨采用承重式设计，满载放置工具时也能顺畅抽拉，不会出现卡滞。

　　台体端部的圆形开孔是为了配套焊接排烟系统预留的接口，作业时可以将排烟管道对接在该位置，焊接产生的烟尘可以顺着格栅间隙被负压吸走，从源头减少作业区域的烟尘扩散，改善焊工的作业环境，这个接口的尺寸和常规工业排烟管道的通用尺寸匹配，不需要额外制作转接头就可以完成对接。整个机架的连接位置全部采用满焊处理后再做打磨整平，外部的安装面都经过铣削加工保证平面度，框架的横向和纵向都设置了加强横梁，避免台体在长期承重后出现框架变形，支撑腿和主框架的连接位置额外加设了三角加强筋，提升角部的连接强度，哪怕台面上放置较重的结构件进行敲击、校正作业，也不会出现腿架开焊变形的问题。

　　从安装边界来看，这类焊接台的整体宽度控制在常规单人作业的最佳操作范围内，作业人员站在台体长边侧操作时，手臂可以覆盖整个台面的作业区域，不需要频繁移动身体，台体的高度符合人体工程学设计，匹配成年作业人员站立操作的舒适高度，长时间作业也不容易产生疲劳。台体底部的框架预留了足够的离地间隙，日常清理地面时清扫工具可以顺利伸入，不会出现卫生死角，格栅台面的每一根格栅条都采用可拆式固定，当某一根格栅因为长期受高温或者重物撞击出现变形损坏时，可以单独拆卸更换，不需要更换整个台面，降低了后期的维护成本。

　　在实际应用中，这类焊接台不仅可以用于手工电弧焊、气体保护焊的作业支撑，也可以作为小型构件打磨、装配的作业平台，格栅台面不会像实心台面那样因为打磨产生的碎屑积存在工件下方影响装配精度，碎屑同样可以顺着间隙下落，保证台面始终保持平整。设计时还考虑了台体的移位需求，整个框架的重量控制在合理范围内，当车间需要调整工位布局时，两到三名作业人员就可以抬动移位，不需要借助起重设备，同时框架上预留了叉车孔位，如果是整车间批量调整布局，也可以用叉车直接叉运台体，提升布局调整的效率。
