垂直式快速夹钳压紧工装结构设计

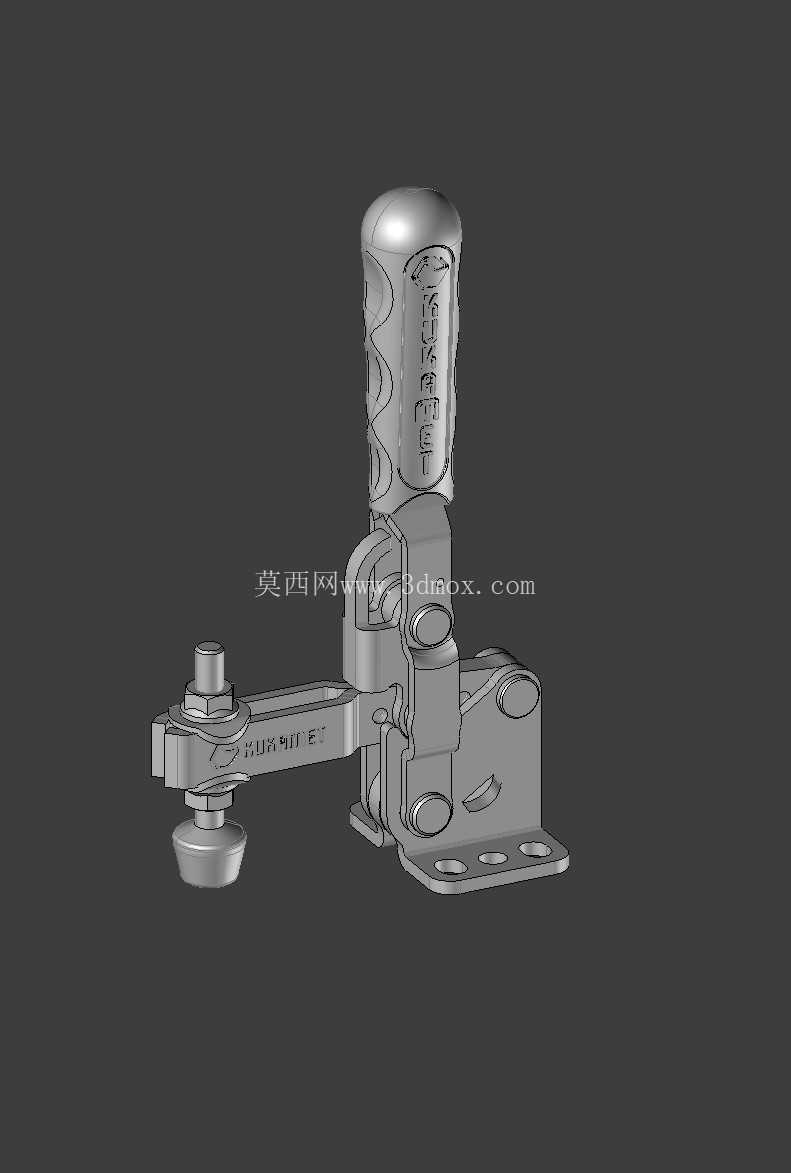

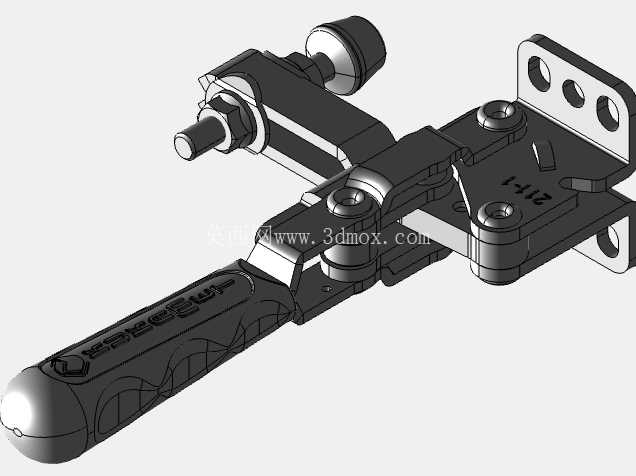

这款垂直式手动快速夹钳，是工装夹具领域应用极广的压紧类标准件，在汽车冲压件焊装工位、小型零部件机加工定位、非标设备工件固定、木质家具组装定位、电子元器件工装压合等场景都能见到它的身影。区别于水平式夹钳，这款垂直手柄的结构在压紧状态下手柄处于竖直位置，不会占用工件周边的水平操作空间，尤其适合操作面狭窄、周边有其他工装干涉的工位布局。从结构设计逻辑来看，整个夹钳采用连杆死点自锁原理，当手柄下压至竖直锁紧位置时，连杆机构越过力学死点，此时即便压紧端受到工件向上的反作用力，机构也不会自行松脱，无需额外增加锁止结构就能保证夹紧过程的可靠性，避免加工或装配过程中工件移位导致的尺寸偏差、加工报废问题。夹钳的底座采用带安装孔的平板式设计，四个安装孔位对称分布，可通过M6或者M8的内六角螺栓直接固定在工装基板、机床工作台或者焊接工装架上，安装时需要注意底座的贴合面平面度公差控制在0.1mm以内，避免安装后夹钳主体出现偏斜，导致压头压紧力方向偏移，长期使用会加剧连杆铰接处的磨损，缩短夹钳的使用寿命。压头部分采用可调式橡胶头压柱结构，压柱通过螺纹与夹钳的压臂连接，可根据被压紧工件的高度差自由调整压头的伸出长度，调整范围通常在0-20mm之间，调整到位后通过锁紧螺母锁死，避免压紧过程中压柱回转松动；压头端部的橡胶垫可以避免刚性压头直接接触工件表面，防止铝件、不锈钢拉丝件、喷塑件等外观要求高的工件表面出现压痕、划伤，满足有外观要求的零部件装夹需求。手柄部分采用符合人体工学的防滑纹路设计，表面的凹凸纹路可以增加手部操作时的摩擦力，即便手上沾有切削液、油污或者焊接防护手套上沾有焊渣，也能稳定施力，不会出现打滑脱手的情况；手柄的操作力经过杠杆比优化，正常成年操作人员单手施加150N左右的握力，就能在压头端产生最高200kgf的压紧力，足以应对绝大多数薄板类零件、小型机加工件的装夹压紧需求。在实际工装设计选型时，需要重点核对三个安装边界参数：首先是夹钳完全打开状态下的压臂抬起高度，要保证工件取放时压头底部距离工装定位面的高度大于工件的最大装夹高度，避免上下料时工件碰撞压头；其次是压头的压紧点到夹钳底座安装面的水平距离，要结合工件的压紧位置布局，避免夹钳底座与工件轮廓、定位销、其他夹紧元件出现干涉；最后是夹钳锁紧状态下的整体高度，要确认该高度不会超出机床、焊枪或者其他加工设备的运动行程边界，防止设备运动过程中碰撞夹钳造成设备损坏或者工装报废。铰接部位的销轴都做了淬火加硬处理，表面硬度达到HRC45-50，配合轴套的间隙控制在0.03-0.05mm之间，既保证铰接转动的灵活性，又能减少长期反复开合带来的磨损，正常工况下使用寿命可以达到万次以上的开合循环。夹钳的主体结构采用冷轧钢板冲压成型，表面做镀锌钝化处理，具备基础的防锈能力，可以在普通车间环境下长期使用，如果是在潮湿、有腐蚀性切削液的工况下使用，可以选择304不锈钢材质的同规格型号，避免锈蚀导致机构卡滞。在汽车冲压模具的小件修边、冲孔工位旁的周转工装上，这类夹钳常用来固定待修边的冲压件，配合定位销实现快速装夹，相比传统的螺栓压板压紧方式，装夹效率可以提升70%以上，操作人员不需要额外使用扳手等工具，单手就能完成夹紧和松脱操作，大幅降低上下料的辅助时间，提升单工位的生产节拍。在非标自动化设备的手动上料工位，这类夹钳也常作为人工辅助定位的夹紧元件，配合传感器检测夹钳的锁紧状态，只有当夹钳完全压合到位、触发到位检测传感器时，设备才会启动运行，避免人工装夹不到位导致的设备故障或者安全隐患。
