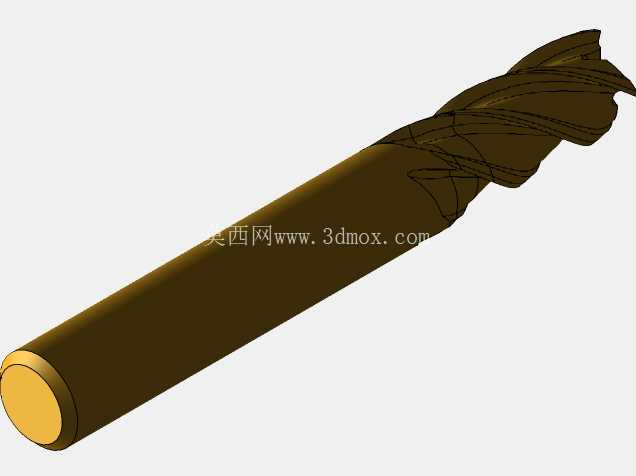

直径10mm精加工平头立铣刀结构设计

　　从结构设计逻辑来看，这款铣刀采用等直径直柄结构，柄部与切削部分同轴度公差控制在0.005mm以内，装夹时可直接适配ER16及以上规格的弹簧夹头，无需额外配置变径套，减少装夹环节的累计误差，装夹悬伸长度可根据加工深度灵活调整，常规工况下悬伸长度控制在3倍柄径范围内即可有效抑制切削振颤。切削部分采用多刃等螺旋角设计，螺旋角选取30度通用切削角度，既可以保证切屑沿螺旋槽顺畅排出，避免切屑刮伤已加工表面，也能平衡切削过程中每个刀齿的受力，减少断续切削带来的冲击载荷，延长刀具连续加工时长。这款直径10mm的平头立铣刀，是金属切削加工场景中应用频次极高的机加工刀具，在普通立式铣床、数控加工中心、镗铣类机床上都能完成适配装夹，主要针对平面铣削、台阶面加工、直槽铣削、浅轮廓侧铣等精加工工序设计，尤其适配碳钢、合金钢、有色金属等常见工件材料的小余量精加工场景，能在普通切削参数下获得稳定的加工面质量，避免精加工后工件表面出现接刀痕、振纹等常见加工缺陷。

　　刀齿端刃采用平直设计，端刃过中心结构可直接完成轴向进给钻削，无需预钻工艺孔即可完成浅槽的轴向进刀，适配型腔加工的下刀需求，端刃后角选取8度，在保证刃口强度的前提下减少后刀面与工件加工面的摩擦，降低切削过程中的切削热生成。周刃采用等齿距分布，每个刀齿的周刃后角选取6度，刃带宽度控制在0.1mm左右，既可以保证加工过程中的导向稳定性，也能减少刃带与工件侧壁的摩擦阻力，在侧铣加工时可获得更好的侧壁垂直度与表面粗糙度。

　　刀具整体采用全磨制工艺成型，刃口经过钝化处理，刃口圆角控制在0.02mm以内，避免刃口微观崩缺导致的加工表面质量波动，在精加工切削参数下，每齿进给量可稳定控制在0.05-0.1mm区间，切削线速度根据工件材料不同可在80-150m/min区间调整，可稳定获得Ra1.6及以下的加工表面质量。从安装边界来看，这款铣刀柄部直径公差为h6，可适配绝大多数标准弹簧夹头、液压刀柄、热缩刀柄的装夹要求，刀具总长度控制在常规立铣刀的标准长度区间，加工深度最大可覆盖2.5倍刀具直径的范围，无需加长杆即可完成常规零件的精加工工序，在模具钢精加工、铝合金结构件加工、通用机械零件的平面与槽类精加工场景中都能稳定发挥切削性能。

　　在实际加工应用中，这款平头立铣刀可替代部分面铣刀完成小面积平面的精加工，相比大直径面铣刀，在狭小空间、台阶内侧等面铣刀无法到达的加工区域，可直接完成平面铣削，减少换刀频次，提升加工效率；在直槽加工场景中，平直的端刃可保证槽底平面度，周刃的等螺旋角设计可保证槽壁的平行度，无需后续钳工修配即可满足一般精度零件的槽类尺寸要求。设计过程中充分考虑了切削过程的排屑空间，螺旋槽的槽型采用光滑圆弧过渡，没有应力集中的尖角结构，可承受精加工工况下的切削扭矩，避免刀具在正常切削参数下出现断刀风险，柄部与切削部分的过渡位置采用小圆弧过渡，减少应力集中，提升刀具整体刚性。
