汽车防护类钣金冲压结构件设计

做汽车底盘周边钣金件设计快十二年，这类带加强筋的异形防护板是日常接触最多的结构件之一，很多刚入行的设计师容易把这类件当成简单的折弯件处理，实际落地的时候往往会出现安装干涉、共振异响、防护失效一堆问题。先从实际装车场景说，这类钣金件一般布置在发动机舱下部、底盘管线侧方或者轮拱内侧位置，核心作用是阻隔行驶过程中车轮带起的碎石、泥水飞溅到周边的管线、线束接插件或者高温部件上，同时在车辆发生低速托底的时候，提供第一层的形变缓冲，避免硬冲击直接损伤核心总成。

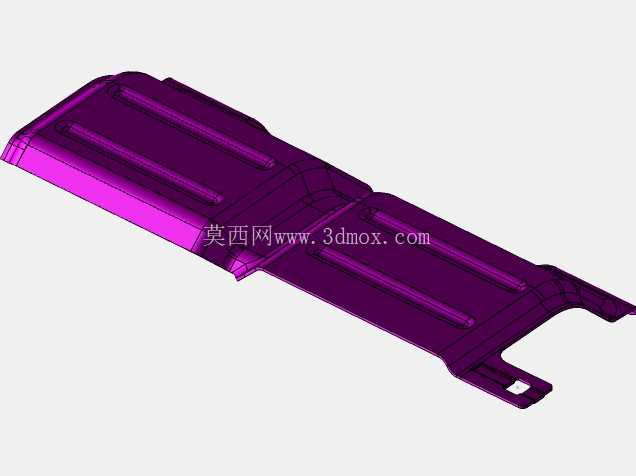

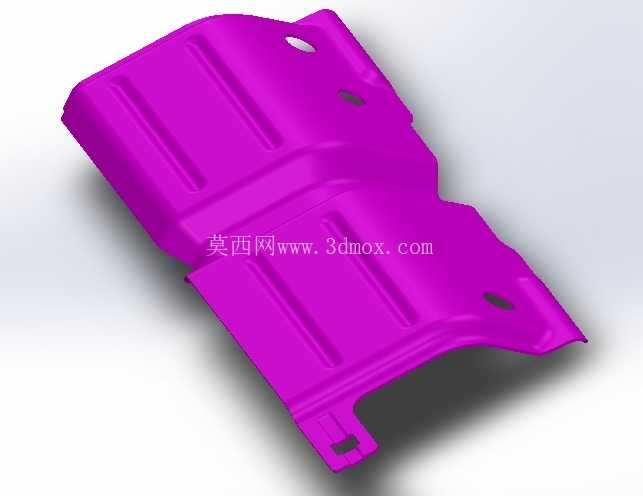

从结构设计思路上拆解，你看到的这几个纵向凸起的加强筋，不是随便画的造型，首先是要匹配整车的NVH要求，0.8到1.2毫米厚度的冷轧钢板如果做纯平板结构，车辆行驶在颠簸路面的时候很容易产生低频共振，加强筋的走向、凸起高度都是经过模态仿真调整的，要把件的固有频率避开发动机怠速、常用巡航车速下的底盘激励频率，避免出现行驶中的嗡鸣异响。然后是安装点的设计，三个带翻边的安装孔位，每个孔位周边都做了局部的沉台和小范围的材料加厚（实际是冲压成型的凸包，不是额外堆料），一方面是保证安装螺栓拧紧的时候，钣金面不会因为局部压强过大出现塌陷，另一方面沉台结构可以让螺栓头沉入钣金平面以下，避免突出的螺栓头和周边运动部件发生刮碰，比如半轴转动、悬挂跳动的时候，预留的安全间隙刚好卡在安装边界的极限位置，不会出现运动干涉。

再说到外形的异形轮廓，不是为了造型好看，每一个折边、每一个缺口都是对应周边部件的安装边界来的：下方的大缺口是为了避开副车架的安装凸台，侧边的斜向折边是匹配轮拱内衬的安装贴合面，边缘做的10毫米左右的翻边，一方面是提升钣金边缘的刚度，避免薄钢板边缘出现波浪变形，另一方面翻边做了钝边处理，不会出现锋利的割边，总装线上工人装配的时候不会划伤手，后期维修的时候也不会割破维修人员的工作服。

实际生产层面，这类件的冲压工序一般是落料、拉伸、切边、冲孔、翻边五道工序，设计的时候就要提前考虑冲压成型的工艺性，加强筋的圆角不能小于料厚的1.5倍，不然拉伸的时候容易出现板料开裂，安装孔的位置离折弯边的距离要大于2倍料厚，不然冲孔的时候会出现孔位变形。很多新手设计师画的时候只考虑装配位置，不考虑冲压工艺，到模具开发阶段才发现成型困难，不得不反复改数模，耽误项目节点。

安装边界的校核是这类件设计最容易出问题的环节，不能只看静态的数模装配位置，要考虑整车在极限工况下的部件位移：比如悬挂压缩到极限行程的时候，减震器、下摆臂的运动轨迹会不会碰到钣金件；发动机在大扭矩输出的时候出现的悬置位移，会不会和这个防护板产生干涉；甚至要考虑车辆使用几年后，橡胶悬置出现老化沉降后的位置偏移，预留至少5毫米的安全间隙。还有排水的设计，你看这个件的最低位置其实是预留了隐形的排水缺口，不会让泥水积存在钣金的凹槽里，长期积水会导致钣金锈蚀，缩短零件的使用寿命，很多人设计的时候忽略这点，做出来的件用个两三年就锈穿了，完全起不到防护作用。

从材料选择上，这类件一般用冷轧低碳钢板，表面做电泳加喷塑处理，兼顾成本和防腐性能，不需要用不锈钢这类高成本材料，毕竟属于非承载的防护类部件，只要能满足碎石冲击、防泥水的基本要求就行，过度设计会拉高整车的制造成本，量产阶段单台车哪怕多一块钱的成本，十万台产量就是十万的额外支出，这点做量产设计的工程师都有体会。另外这个件的重量控制也很关键，不能为了提升刚度盲目加厚板料，通过加强筋结构来提升刚度，把件的重量控制在三百克以内，不会额外增加整车的簧下质量，对操控性和油耗都不会产生负面影响。

很多人觉得钣金件设计是机械设计里最简单的部分，实际上要做好一个能满足量产要求、装车后不出问题的钣金件，需要考虑的细节非常多，从工艺性、装配性、NVH性能、防腐性能到成本控制，每一个环节都要兼顾到，缺了哪一块的考虑，后期量产的时候都会出问题。
