倒装式薄板冲孔落料复合冲压工装

这套冲压工装是面向中小尺寸薄金属板批量冲裁加工设计的复合冲压结构，主要应用于五金零部件加工、家电钣金件生产、电子五金配件制造等场景，可在单次冲压行程内完成板料的冲孔与落料工序，相比单工序模能大幅减少工序周转，提升加工精度与生产效率，适合0.5-3mm厚度的冷轧钢板、铝板、铜板等常见冲压板材的加工，能稳定保证冲裁件的孔位与外形轮廓的位置公差，避免多工序定位带来的累积误差。

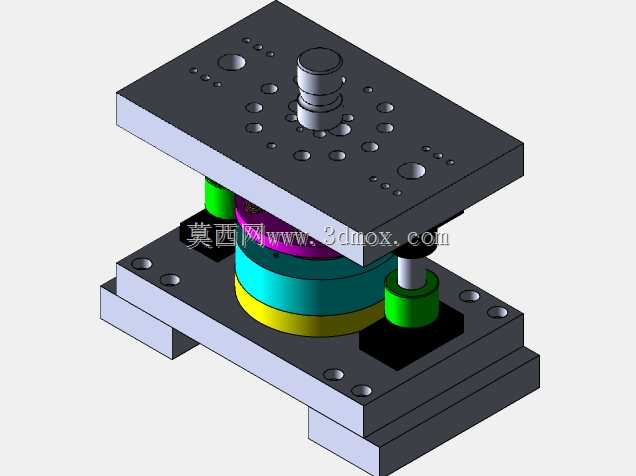

工装采用上下模分体式模架结构，上下模座均选用加厚钢板加工，保证长期冲压作业下的结构刚性，减少模座变形带来的刃口啃伤问题。上模部分集成了凸凹模、模柄、弹性卸料组件，模柄采用标准圆柱式结构，可适配多数开式可倾压力机的滑块安装孔，无需额外转接法兰即可完成设备装夹；弹性卸料结构采用矩形弹簧提供卸料力，卸料板与凸模之间采用小间隙滑配，既能在冲压前压紧板料防止板料翘曲，又能在冲压回程时顺利箍住板料完成卸料，避免板料随上模上行。下模部分集成了落料凹模、冲孔凸模、弹性顶件装置，顶件块与凹模内腔滑配，冲压完成后可将卡在凹模内的成品件平稳顶出，方便取件作业。

导向部分采用独立导柱导套结构搭配外置辅助导向组件，导柱导套选用滑动配合标准件，配合间隙控制在0.02mm以内，可保证上下模合模时的对中精度，避免刃口错位崩损；四角设置的等高缓冲组件可在合模终了阶段提供缓冲，减少压力机滑块下行过冲对刃口的冲击，延长模具使用寿命。安装边界方面，整套工装的下模座预留了标准U型压槽，可适配不同吨位压力机的工作台T型槽安装尺寸，上下模合模后的最小闭合高度可适配多数中小型机械压力机的闭合高度调节范围，无需对设备进行额外改造即可投入生产。

设计过程中充分考虑了冲压作业的操作安全性与维护便捷性，所有弹性组件均设置了防脱限位结构，避免弹簧弹出造成安全隐患；刃口部分采用镶拼式结构，当刃口出现磨损或崩损时，仅需更换对应镶块即可完成维修，无需整体更换模座或凹模板，大幅降低后期维护成本。同时，模具的漏料通道设计为直壁贯通结构，冲孔产生的废料可直接通过下模座的漏料孔落入压力机工作台的落料槽，无需人工清理废料，减少操作人员的作业风险，适配连续批量生产的作业需求。
