白车身冲压串联卡利比工装模具结构

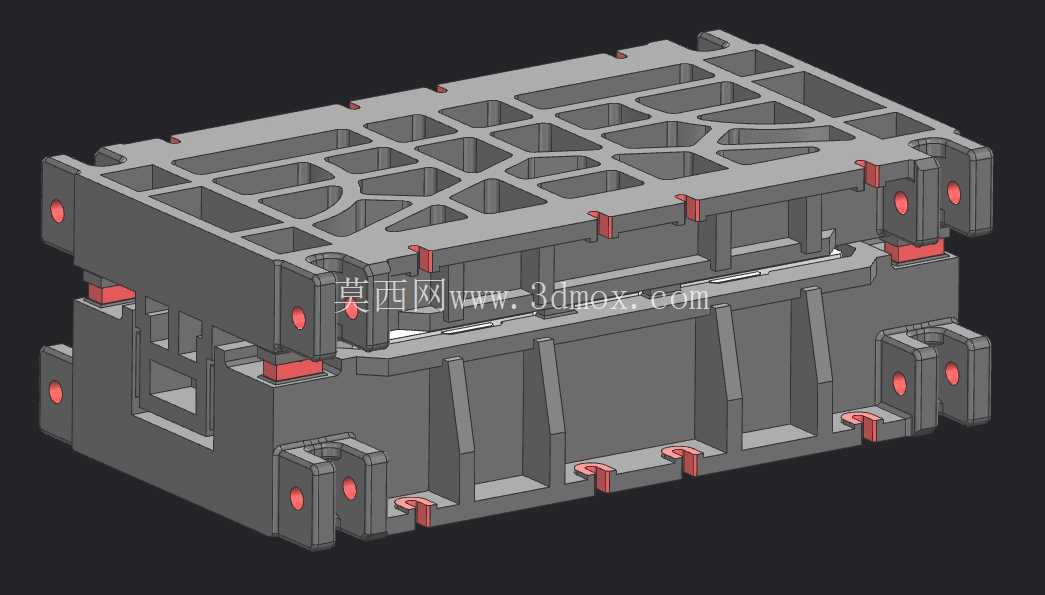

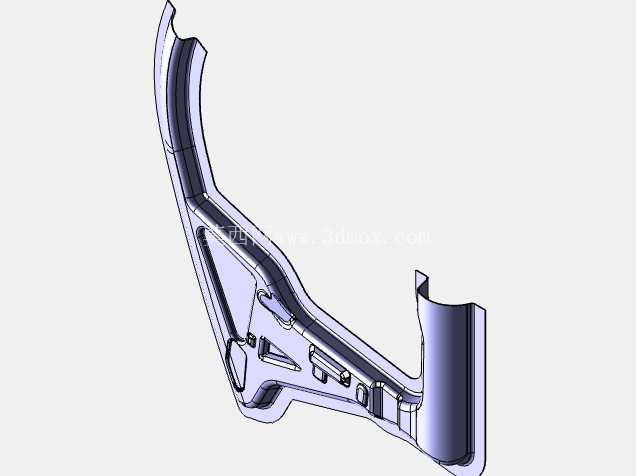

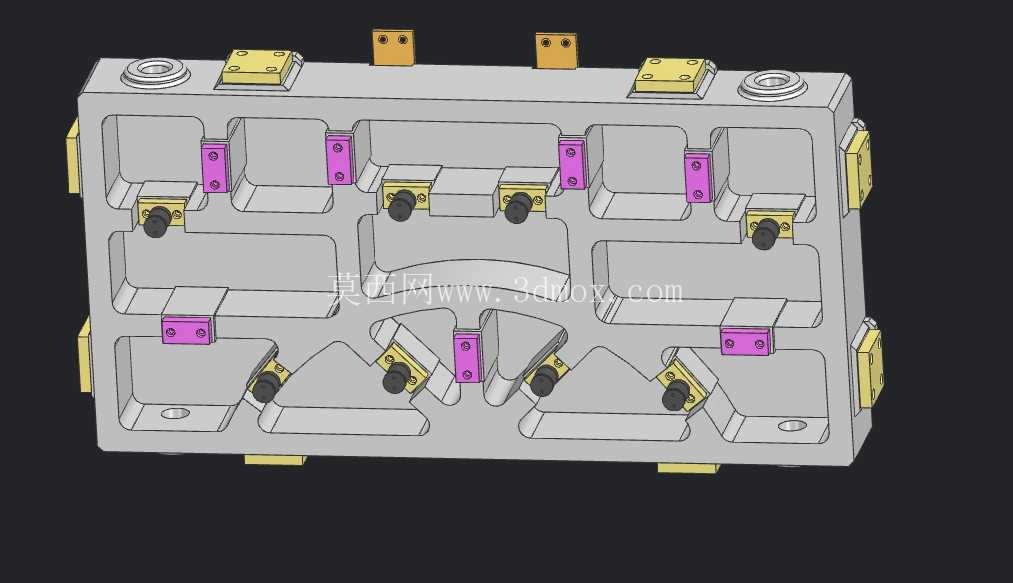

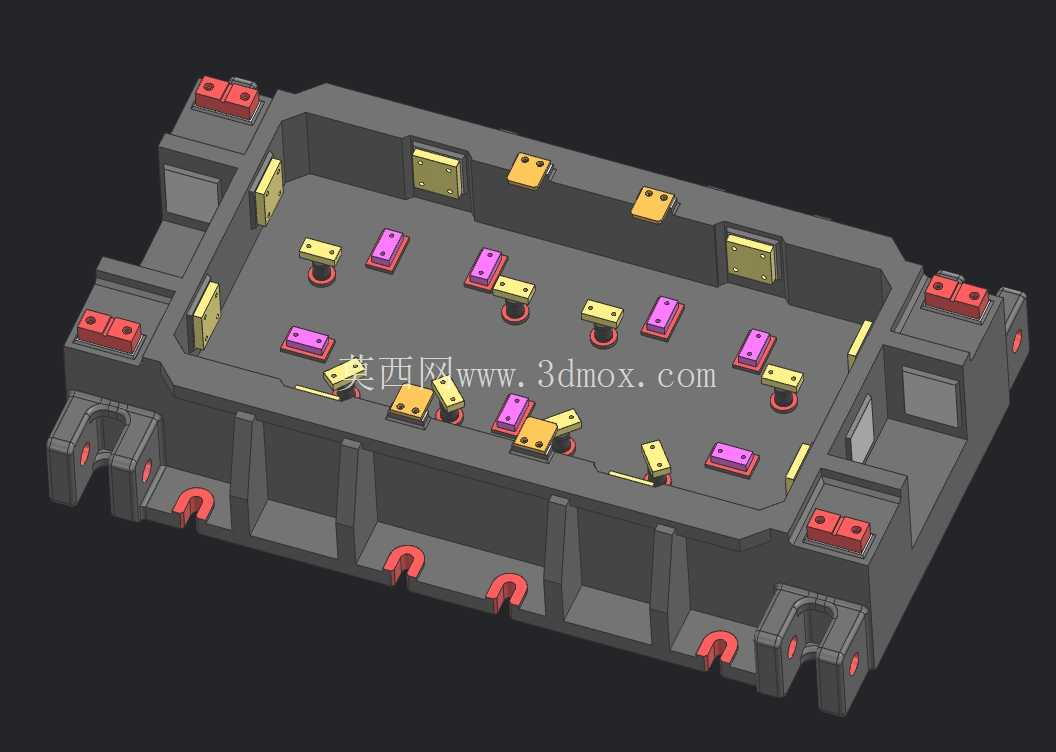

　　这套工装面向乘用车白车身焊装前的覆盖件冲压工序，适配串联式冲压产线的工位排布需求，主要承担白车身侧围内板、加强梁类钣金件的连续冲压成型作业，可在多工位联动的产线节奏下，依次完成板料定位、拉延、修边、冲孔、整形的全工序加工，替代单工位离散冲压的反复上下料流程，单条产线适配后可将单批次钣金件的加工周转效率提升四成以上，减少板料在工序间转运产生的磕碰变形风险。从结构设计逻辑来看，整套模具采用上下模分体式箱型基体结构，上模座与下模座均设置网格状加强筋布局，在保证整体刚性的前提下尽可能降低模座自重，减少压力机滑块运行时的惯性负载，筋板的排布方向完全匹配冲压过程中的受力传导路径，将冲裁、成型时的集中载荷均匀分散到模座整个安装面，避免长期冲压作业后模座出现局部变形塌陷。

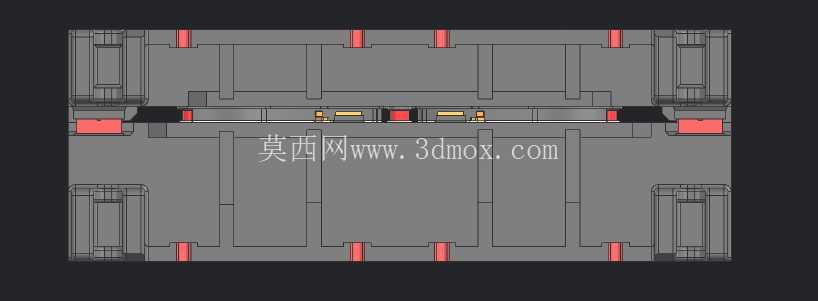

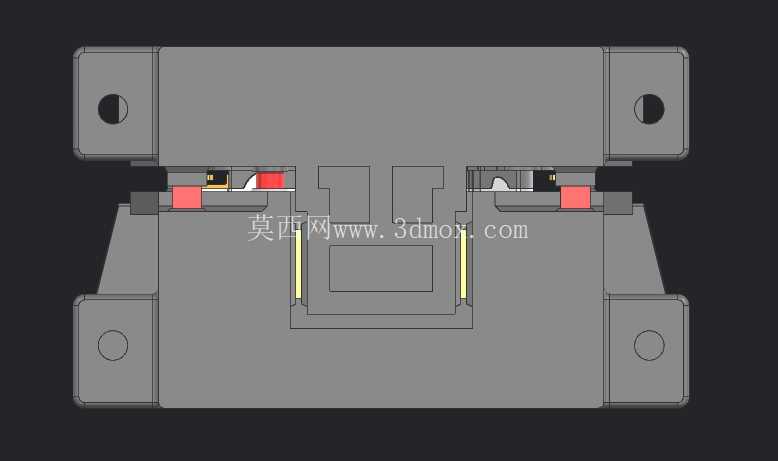

　　上下模的导向结构采用对称布置的内导柱加外导板组合形式，外导板设置在模座四角位置，承担合模初期的大行程粗定位，导柱配合安装在模座内侧的导套中，在合模终段提供微米级的精定位，保证凸凹模刃口的配合间隙均匀控制在板料厚度的十分之一范围内，避免啃刃、毛刺超差的问题。模具的工作型面完全贴合白车身钣金件的成型曲面，型面加工时预留了0.03毫米的研合余量，现场装配时可通过红丹研合调整接触率，保证成型过程中板料受力均匀，减少起皱、拉裂的成型缺陷。

　　安装边界层面，上下模座的安装槽、压板台位置完全适配主流闭式四点压力机的工作台T型槽间距，模座闭合高度、开模行程预留量匹配常规串联冲压线的滑块行程参数，无需额外加装过渡垫板即可直接上机安装，上下模的快速定位槽设置在模座中心位置，配合产线的自动换模系统可实现十分钟内的模具快速切换，适配多车型共线生产的柔性化生产需求。模具上设置的红色限位块、缓冲垫分布在模座周圈及工作型面周边，合模时硬限位块控制上下模的最终合模高度，避免成型过度导致的板料厚度减薄超差，聚氨酯缓冲垫则承担开模时的卸料力，避免成型后的钣金件粘附在上模型面，配合产线的端拾器可实现工件的自动抓取转运。

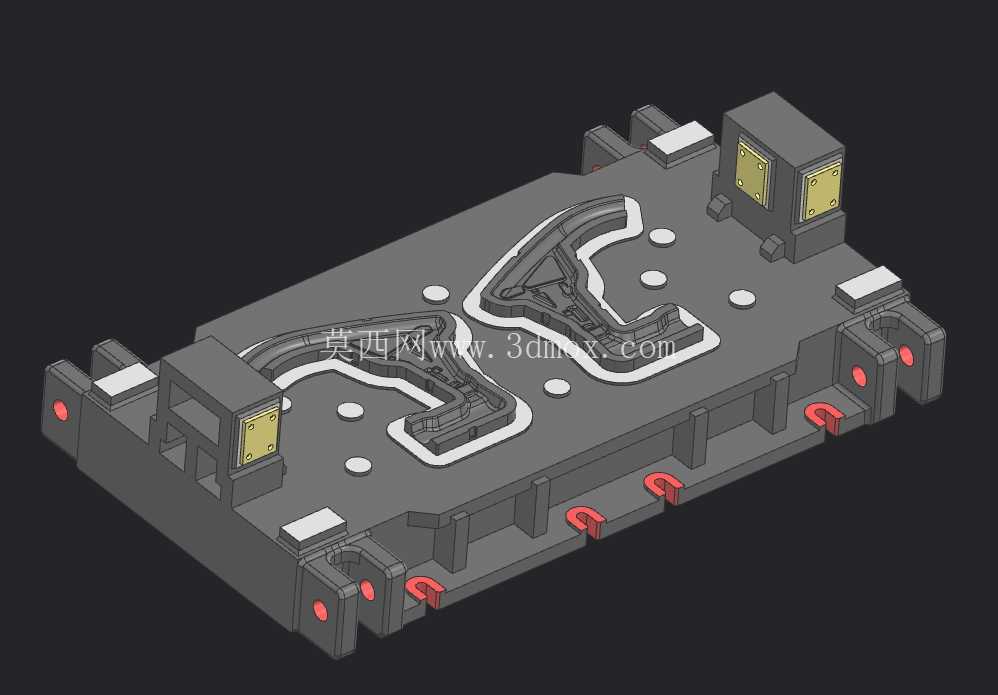

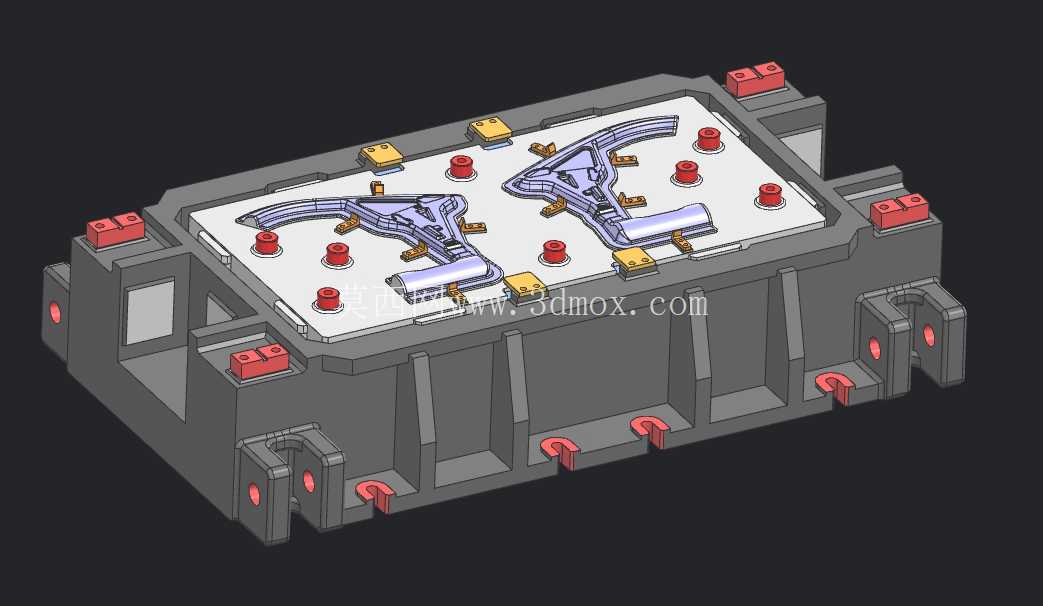

　　整套模具的废料滑出通道设置在下模座的前后侧，修边、冲孔产生的废料可沿倾斜的滑料板直接滑入产线下方的废料输送线，无需人工定期清理模腔内部的废料堆积，适配连续化无人冲压生产的作业要求。在细节设计上，所有凸凹模的镶块均采用快换式结构，单个刃口镶块通过内六角螺钉和圆柱销固定在模座上，刃口磨损后可直接拆卸更换镶块，无需将整套模具从压力机上拆下，大幅减少设备停机维护的时间。模座上设置的起重吊孔位置经过重心核算，起吊时可保证模具整体保持水平状态，避免吊装过程中出现倾斜碰撞，所有模具的外露棱边均做了倒角处理，减少现场装配、维护时的磕碰划伤风险。定位部件采用可调整式定位销，可根据板料的来料尺寸公差做小范围的位置调整，补偿板料剪切时的尺寸误差，保证每一片板料放入模腔后都能处于准确的成型位置，减少成型后的孔位、轮廓度超差问题。
