直齿锥齿轮传动零件三维结构设计

做传动结构设计快十二年，经手的锥齿轮方案少说有上百套，直齿锥齿轮永远是相交轴传动场景里绕不开的基础件，尤其是两轴轴线垂直相交的工况，这类零件的设计容错空间其实比平行轴圆柱齿轮小很多，建模阶段要是没把安装边界、啮合间隙的细节抠到位，后期装配调试大概率要出问题。先从实际应用场景说，这类锥齿轮最常出现在中小型设备的动力转角传递位置，比如立式铣床的主轴进给传动箱、农用机械的割台动力换向机构、小型输送线的90度转角传动单元，还有部分轻工设备的分动箱内部，但凡需要把动力从水平轴转向垂直轴、且传动比不大、转速不算特别高的工况，直齿锥齿轮的加工成本、装配难度都比弧齿锥齿轮低一个量级，后期维护更换也更方便。

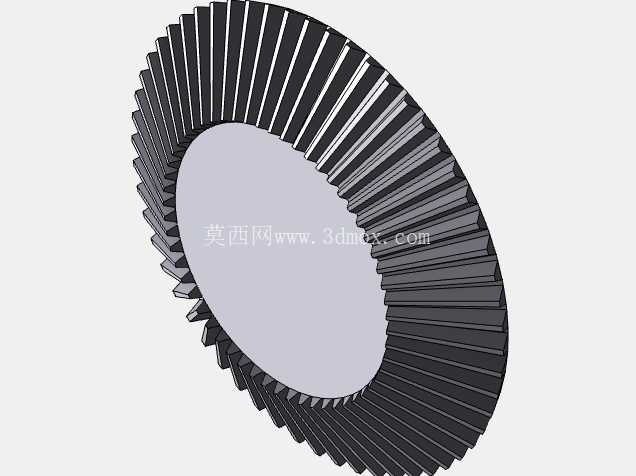

说回这个模型本身的结构设计，首先看齿部，采用的是标准直齿渐开线锥齿形，齿线沿节锥母线方向分布，这种齿形的优势在于加工时不需要专用的弧齿铣设备，普通滚齿机搭配锥齿工装就能完成加工，小批量生产时的成本控制优势很明显。建模的时候齿形的参数匹配是核心，节锥角、根锥角、面锥角的数值必须和传动比严格对应，要是两个配对锥齿轮的节锥顶点不能重合，啮合时就会出现一端接触一端悬空的偏载情况，运转时噪音会急剧升高，齿面磨损速度也会快很多。这个模型的齿宽取值是按照节锥母线长度的三分之一左右来设定的，这个比例是工程上比较通用的取值，既不会因为齿宽过窄导致单位齿面载荷过大，也不会因为齿宽过宽造成小端齿形过尖、加工时刀具容易干涉的问题。

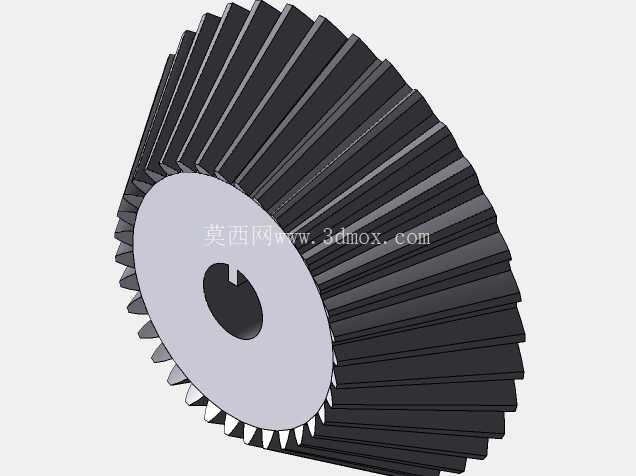

再看轮毂部分的设计，中心的安装孔带标准键槽，这个键槽的位置是和齿部的齿向做了对位设计的，装配时键槽的对称度偏差要控制在0.02mm以内，不然会影响齿轮的动平衡，尤其是在转速超过1000rpm的工况下，键槽的位置偏差带来的离心力振动会直接传递到轴承位，缩短支撑轴承的使用寿命。轮毂的轴向长度比安装位置的轴段长度短0.1到0.2mm，这个间隙是给轴端锁紧件留的压紧余量，要是轮毂长度和轴段长度完全一致，锁紧螺母压紧时会出现压不实的情况，设备运转过程中齿轮容易出现轴向窜动，直接打乱啮合间隙。轮毂外圆和齿根圆之间的过渡圆角做了R2的圆弧处理，这个细节很多新手建模时容易忽略，要是做成直角过渡，热处理时这个位置会出现严重的应力集中，齿轮受冲击载荷时很容易从轮毂和轮辐的连接位置断裂。

安装边界这块要特别注意，这类锥齿轮装配时的轴向定位尺寸必须严格控制，安装距的偏差要控制在±0.05mm以内，轴向位置偏差过大会直接改变啮合接触区的位置，正常的接触区应该在齿面的中部偏小端位置，要是安装距过大，接触区会偏向齿顶，运转时容易出现打齿的情况；安装距过小，接触区偏向齿根，齿面的弯曲应力会大幅升高。另外两个配对齿轮的轴线垂直度偏差不能超过0.03mm/100mm，不然啮合时齿面的接触痕迹会偏在齿的一端，局部载荷过大会很快出现点蚀甚至崩齿的问题。

设计思路上，这个结构没有做多余的减重孔，是针对中等载荷工况设计的，轮辐部分采用的是实心辐板结构，相比带减重孔的结构，实心辐板的刚性更好，在有轻微冲击载荷的工况下不容易出现辐板变形的问题，适合用在载荷波动不算特别大、但对传动平稳性有一定要求的设备上。齿部的端面和轮毂的端面都做了0.5mm的倒角，既可以去除加工时产生的毛刺，也能避免装配时锐边划伤安装轴的表面，还能减少热处理时尖角位置的淬火开裂风险。实际选型时还要注意，这类直齿锥齿轮的传动比一般不超过5，传动比过大时小齿轮的齿数过少，会出现根切的问题，同时大齿轮的尺寸会过大，整体结构的紧凑性会下降，要是传动比超过5，一般会考虑用弧齿锥齿轮或者搭配圆柱齿轮做二级传动来实现。另外在润滑方式上，要是线速度不超过2m/s，用脂润滑就能满足要求，线速度更高的话就要采用油浴润滑或者喷油润滑，避免齿面因为润滑不足出现过快磨损。建模时把这些细节都还原到位，后续做装配仿真、干涉检查的时候才能真正发现设计里的问题，而不是做一个只有外形的样子货，毕竟三维模型最终是要服务于实际生产加工的，每一个尺寸、每一个倒角都对应着实际加工和装配的工艺要求。
