微型汽车铝合金轮毂结构设计

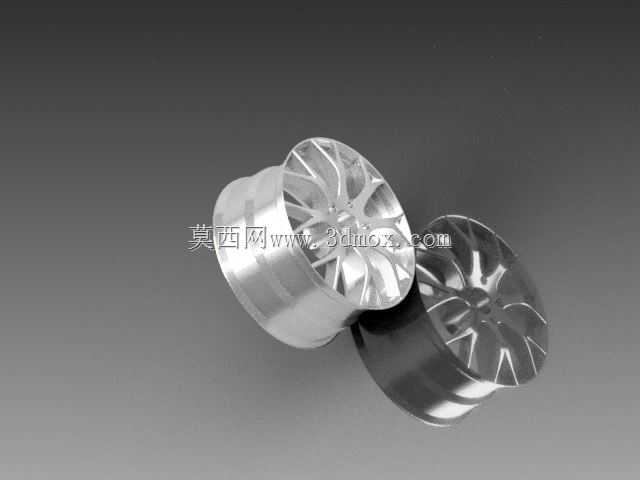

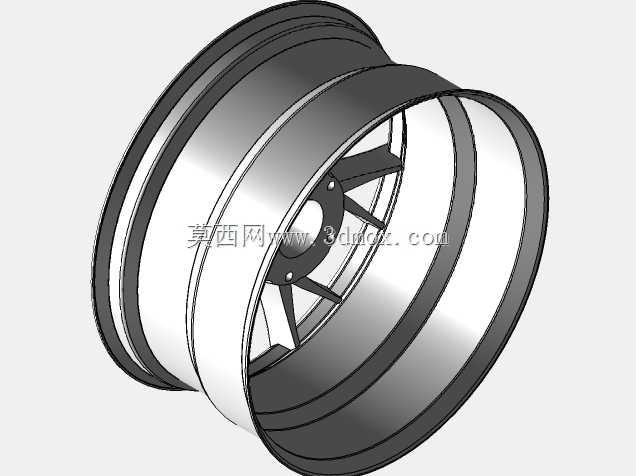

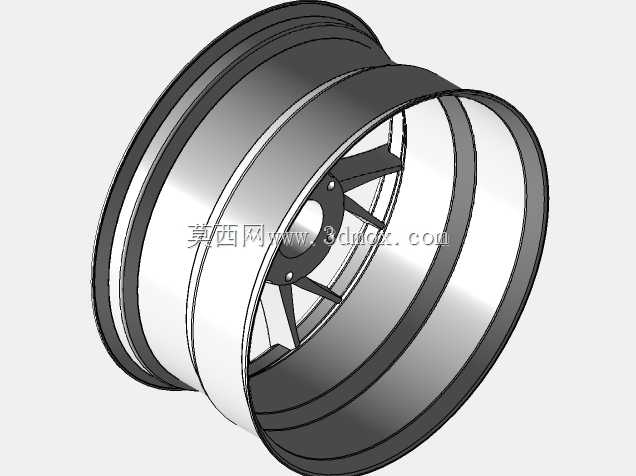

这款微型车用轮毂的设计，首先要匹配微型乘用车的轮端安装边界，轮辋部分采用等宽轮缘结构，适配小尺寸低压真空胎的安装需求，轮缘处做了加厚翻边处理，应对日常行驶中路肩剐蹭、颠簸冲击的载荷，避免轮辋变形导致的轮胎漏气问题。轮辐部分采用多辐条旋风式造型，并非单纯为了外观考量，每根辐条的截面都做了变厚度设计，靠近轮心安装座的位置厚度更大，向轮辋方向逐渐收薄，在保证整体抗弯、抗扭强度的前提下，尽可能降低旋转件的簧下质量，对于微型车这类动力储备有限的车型，簧下质量的降低能直接提升加速响应性，同时减少悬挂系统的往复冲击载荷。轮心的安装座平面加工有定位止口，与车桥轴头的定位凸台精准配合，安装孔的节圆直径严格匹配微型车常用的四孔安装规格，孔位周边做了局部凸台加厚，分散螺栓紧固时的压应力，避免长期使用后安装孔出现塑性变形。在实际应用场景中，这类轮毂主要适配排量1.0L及以下的微型代步车型，覆盖城市通勤、短途代步的使用场景，日常行驶中需要承受垂直载荷、起步制动时的纵向扭矩、转向时的横向侧向力，设计过程中通过辐条的弧度走向优化，将不同方向的载荷均匀分散到整个轮辋圆周，避免应力集中导致的辐条断裂问题。轮毂的中心孔预留了轴头盖的安装卡槽，既可以遮挡轴头紧固件避免泥水锈蚀，也能优化车轮中心的空气流动，减少高速行驶时的轮腔乱流。轮辋的气门嘴孔位置做了局部补强，避免安装气门嘴时的应力集中，同时孔位角度倾斜设计，方便后期充气、胎压检测模块的安装操作。从建模逻辑来看，整个轮毂采用回转基体加辐条阵列的设计思路，先完成轮辋的回转曲面构建，再做出单根辐条的特征后圆周阵列，最后对所有棱边做圆角过渡处理，既减少加工过程中的应力集中点，也能去除加工毛刺提升装配安全性。安装边界上，轮毂的偏距设置适配微型车的轮距设计，避免轮胎突出翼子板或者蹭到内侧悬挂部件，轮辋的宽度匹配对应规格轮胎的胎圈宽度，保证轮胎安装后胎圈与轮辋的贴合密封性，即使在低胎压状态下也不容易出现脱圈问题。
