DC48V500WER11直流主轴电机结构

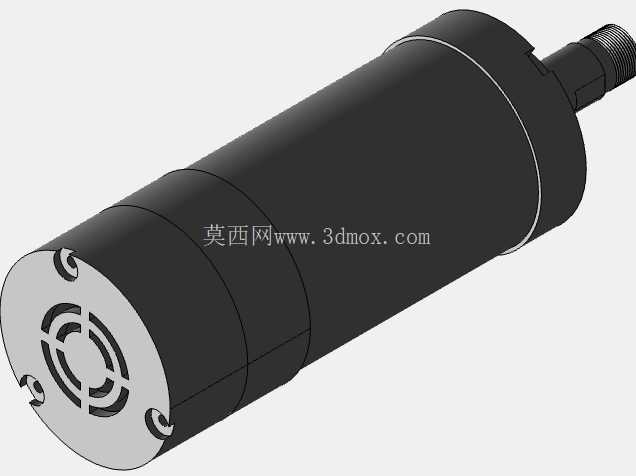

　　这款直流主轴电机的三维结构，核心面向小型数控雕刻、桌面级精密铣削、非金属材料精加工作业场景设计，在广告标识加工、小型模具精修、木工浮雕、PCB板钻孔这类对安装空间、转速响应有明确要求的工位上适配性极强。从结构设计逻辑来看，整体采用圆柱一体化壳体布局，外壳做了等径分段式的加强筋结构，既能够提升壳体的径向抗形变能力，也能在高速运转时辅助散热，避免长时间高负载作业下内部绕组温升过快影响输出稳定性。输出端采用ER11标准夹头安装接口，适配夹持直径范围覆盖常用的小直径铣刀、钻头、雕刻刀，夹头锁紧螺母的外圆做了防滑滚齿结构，配套标准扳手即可完成刀具拆装，不需要额外定制专用工装，日常换刀作业的效率能够得到保障。

　　尾端的端盖设计了对称分布的通风槽结构，配合内部转子的风叶结构能够形成轴向贯通的散热风道，进风口的格栅做了错位排布，既能够保证通风量，也能阻挡加工过程中产生的切屑、粉尘进入电机内部，降低轴承磨损、绕组积尘的故障概率。安装边界上，主体壳体为标准圆柱面，可配套常规的圆形主轴抱座完成固定，抱座夹持段的壳体外圆做了高精度的同轴度公差控制，安装后能够保证主轴回转轴线与安装基准的平行度，减少高速运转时的刀具跳动量。输出轴的螺纹段长度经过匹配设计，既能够保证ER螺母的锁紧行程，也不会因为伸出过长导致刚性下降，在500W额定输出功率下，能够满足有色金属、亚克力、密度板、工程塑料等材料的切削负载要求。

　　接线端的位置做了侧出式的避让设计，安装时不会和抱座固定结构产生干涉，线缆的出线方向可以根据设备的布线需求做周向调整，适配不同结构的小型设备机架布局。从内部结构的排布逻辑来看，定转子之间的气隙做了均匀化的公差控制，能够降低运转时的电磁振动噪音，前后轴承采用配对安装的角接触结构，既能够承受径向切削力，也能承受钻孔作业时产生的轴向进给力，保证长时间加工的回转精度。壳体的分段结构采用止口定位配合，装配时能够保证各段壳体的同轴度，减少装配累积误差对主轴跳动的影响，端盖的固定螺丝采用均匀圆周排布，锁紧后受力均匀，不会因为螺丝锁紧力不均导致端盖倾斜、轴承卡滞的问题。

　　在实际设备选型适配时，这款主轴的安装尺寸能够兼容多数桌面级数控设备的主轴安装位，不需要对原有设备的机架结构做大幅改动即可替换安装，直流48V的供电参数也匹配常规小型数控设备的供电系统，不需要额外配置高压供电模块，降低了设备配套的电气成本。散热结构的设计不需要额外加装外部冷却管路，依靠自身风道即可满足额定负载下的散热需求，简化了设备的外围配套结构，尤其适合结构紧凑的小型加工设备使用。ER11的接口属于行业通用标准，用户可以根据加工需求选配不同精度等级的夹头，满足从粗加工到精加工的不同精度要求，不需要对输出轴做任何改装即可适配标准刀具配件，降低了后期的使用耗材成本。
