Nema23法兰式混合步进电机结构

　　从实际产线的应用场景来看，这类电机大量出现在3D打印机的进给轴、小型数控雕刻机的XY传动模组、桌面点胶设备的位移滑台、包装生产线的短距分度送料机构、自动锁螺丝机的工位进给轴上，它不需要额外配置高精度编码器闭环，依靠开环脉冲控制就能输出足够的保持扭矩，在低速大扭矩、频繁启停点位运动的工况下，相比同体积伺服电机成本更低，调试逻辑也更简单，完全能满足大部分非超高精度要求的自动化工位驱动需求。在中小型自动化设备的驱动选型环节，57mm法兰规格的两相混合步进电机几乎是桌面级数控装备、小型输送工位与点位运动机构里最常见的动力单元，这套三维数模完整还原了Nema23标准步进电机的全部外部结构与安装配合特征，没有做多余的简化省略，结构工程师在做整机布局干涉检查、安装支座设计、传动对接校核时，可以直接调取模型完成空间匹配，不用再对照零散的二维样本参数反复估算轮廓边界。

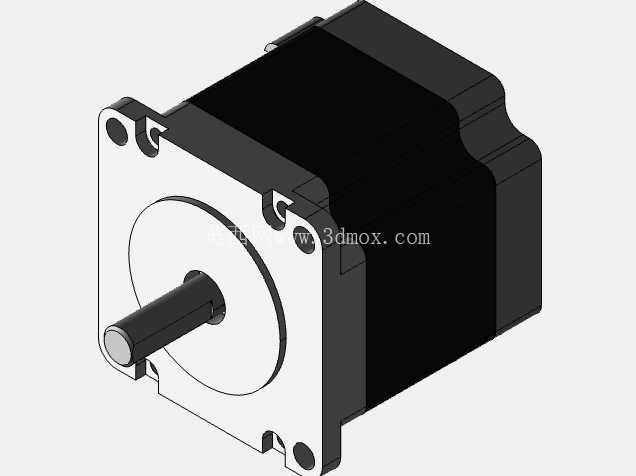

　　这套数模的外形完全遵循Nema23安装标准，前端方形安装法兰的边长为57mm，法兰面上四个安装孔的孔位分布严格对应行业通用规范，孔中心距为47.1mm，适配市面上绝大多数标准57电机安装支座、电机固定座与模组转接板，工程师在设计安装结构时不需要额外改制孔位，直接按照模型上的孔位坐标加工连接板即可完成装配。电机输出轴为单伸式圆轴结构，轴径常规为6.35mm或者8mm，轴端预留了平面铣边，用来配合联轴器的顶丝锁紧，避免传动过程中轴和联轴器出现相对打滑，输出轴的伸出长度、轴肩到法兰端面的距离都在模型里做了1:1还原，在选配梅花联轴器、同步带轮或者齿轮传动件时，可以直接测量轴段的有效配合长度，避免选到的传动件轴向尺寸过长或者过短，出现装配后顶死、啮合宽度不足的问题。

　　电机主体的定子外壳为拉伸铝型材方壳，壳体表面做了平直的散热面设计，数模里还原了壳体侧面的拼接棱线与后端盖的轮廓，后端出线部位的结构也做了完整呈现，在做整机布线规划时，可以根据模型上后端的出线位置预留线缆弯折空间，避免电机安装后动力线被机架或者相邻部件挤压磨损。从设计思路的角度拆解，这类混合步进电机的结构布局完全围绕安装兼容性与传动可靠性展开：前端法兰采用加厚的压铸端盖，端面上的安装孔为通孔设计，既可以从法兰侧穿入螺丝向后锁进电机端盖的螺纹孔，也可以从电机背部穿螺丝向前锁紧到安装板上，适配两种不同方向的安装工况；前端输出轴的轴承室藏在法兰端面的凹陷台阶内，轴承外圈和端盖腔体紧配合，能承受径向同步带张紧力带来的侧向载荷，在皮带传动的工况下不容易出现轴端挠曲变形。电机本体的轴向总长度对应不同扭矩规格会有差异，这套模型的机身长度覆盖常规2N·m左右扭矩段的尺寸，在做设备内部布局时，要注意电机机身尾部和后方机柜挡板、拖链或者其他元器件预留至少10mm以上的间隙，一方面给动力线的弯折留出空间，另一方面也避免电机运行发热后热量直接传递给相邻的敏感电气部件。在传动对接的实际设计里，很多新手工程师容易忽略轴端的配合间隙：模型里输出轴的端面和法兰端面的距离、轴上铣边的宽度位置都清晰可见，选配联轴器时要保证联轴器的夹紧螺丝正好顶在轴的铣平面上，而不是顶在光轴圆弧面上，否则长期正反转冲击下很容易出现传动松动。

　　如果是用同步带轮传动，还要对照模型里输出轴的悬臂长度，把带轮的轮毂位置尽量靠近法兰端面，缩短轴的悬臂跨度，降低径向载荷带来的轴承附加弯矩，延长电机前端轴承的使用寿命。另外这套数模把电机外壳的所有倒角、安装孔的沉台轮廓、端盖和机身的配合止口都做了写实还原，在做整机三维装配的干涉检查时，不会因为模型过度简化出现“数模里不干涉、实际装配撞件”的问题，比如法兰四个角的安装凸台轮廓、机身侧面的圆角过渡，都和实物尺寸保持一致，在设计包裹电机的防护罩或者安装护板时，可以直接按照模型外轮廓偏置安全间隙，不用反复打样试装。对于做非标自动化设备的设计人员来说，这类标准件的精准三维模型最大的价值，就是把选型阶段的抽象参数转化成可视的空间实体，在方案布局阶段就能把电机的安装姿态、走线方向、和相邻导轨滑台的位置关系全部确认清楚，从源头避免后期装配阶段出现安装孔位不对、轴伸长度不匹配、机身空间不足需要返工改板的问题。
