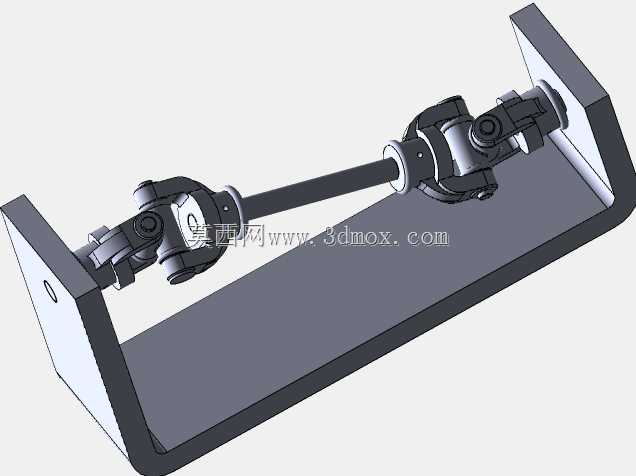

双十字轴式万向联轴器传动结构

　　这套传动结构核心采用双十字轴式万向节搭配中间传动轴的布局，主要用于解决动力输入端与输出端存在轴线夹角、或者工作过程中两轴相对位置会发生动态偏移的传动场景，在商用车底盘传动、工业设备变角度动力传输、工程机械作业机构动力传递等工况下都有广泛应用。单组十字轴万向节本身存在不等速传动的特性，即当主动轴以恒定转速转动时，从动轴会出现周期性的转速波动，这种波动会带来附加的交变载荷，加剧轴承、轴体的磨损，同时引发传动系统振动，因此设计时采用两组十字轴万向节配合中间传动轴的布置形式，通过合理匹配两端万向节的相位，保证两端轴的转速同步，抵消单万向节带来的转速波动问题。

　　从结构组成来看，整套部件包含两端的连接法兰、十字轴总成、中间传动轴以及配套的连接紧固件。十字轴部分采用轴颈与滚针轴承配合的结构，每个轴颈都可以在对应叉形接头的轴承孔内灵活转动，以此补偿两轴之间的角度偏移，允许的最大轴线折角根据工况不同通常在15度到25度之间，足够覆盖多数设备安装时的对中误差以及工作中的动态位移需求。中间传动轴采用空心轴结构设计，在保证同等扭转强度的前提下，相比实心轴能够有效降低自身重量，减少高速转动时的转动惯量，降低传动系统的动载荷，同时空心结构也能适配不同安装距的需求，通过调整轴体长度匹配不同的安装间距。

　　安装边界方面，两端的连接法兰采用标准的螺栓孔位布局，对接时需要保证法兰端面与轴体轴线的垂直度，避免安装时产生附加的弯矩，影响万向节的使用寿命。整套传动结构在安装时需要保证两端万向节的叉形接头处于同一相位，也就是中间传动轴两端的万向节叉处于同一平面，这样才能实现等速传动的效果，如果相位错位，依然会出现转速波动的问题。轴系的轴向尺寸需要根据实际安装空间预留适当的窜动间隙，避免设备运行过程中因热胀冷缩或者机架变形导致轴系顶死，引发结构损坏。

　　在实际使用场景中，这类传动结构可以承受较大的扭矩传递，十字轴的轴颈表面通常会做硬化处理，提升耐磨性能，配套的滚针轴承需要保证充分润滑，因此在十字轴的中心位置会设计润滑油道，方便定期加注润滑脂，减少运动副的磨损。连接用的高强度螺栓需要按照规定的扭矩拧紧，防止传动过程中螺栓松动引发传动失效。整套结构没有复杂的精密部件，维护成本较低，对安装环境的适应性较强，不管是露天作业的工程机械，还是车间内的固定工业设备，都能稳定运行。在进行三维建模时，需要重点还原十字轴与叉形接头的配合间隙，以及法兰连接的螺栓孔位位置精度，保证模型在虚拟装配时能够准确模拟实际的转动角度范围，避免出现运动干涉，同时轴体的长度参数、法兰的安装孔距都需要严格匹配实际安装尺寸，方便设计人员直接将该结构集成到整套设备的传动系统设计中，校核安装空间与运动轨迹。
