重型挖掘机配套单齿松土裂土器结构

在矿山剥离、硬质土石方开挖、大理石矿层预处理这类作业场景里，常规挖斗很难切入风化岩、固结土层或是矿层裂隙带，单齿裂土器作为挖掘机前端核心属具，承担着预先松裂硬质介质、降低后续挖掘负载的关键作用，适配从20吨级到百吨级的各品牌液压挖掘机主机，不管是卡特彼勒、小松这类外资品牌机型，还是徐工、柳工等国产主机，都能通过调整安装耳板的轴孔间距、开档尺寸完成匹配。

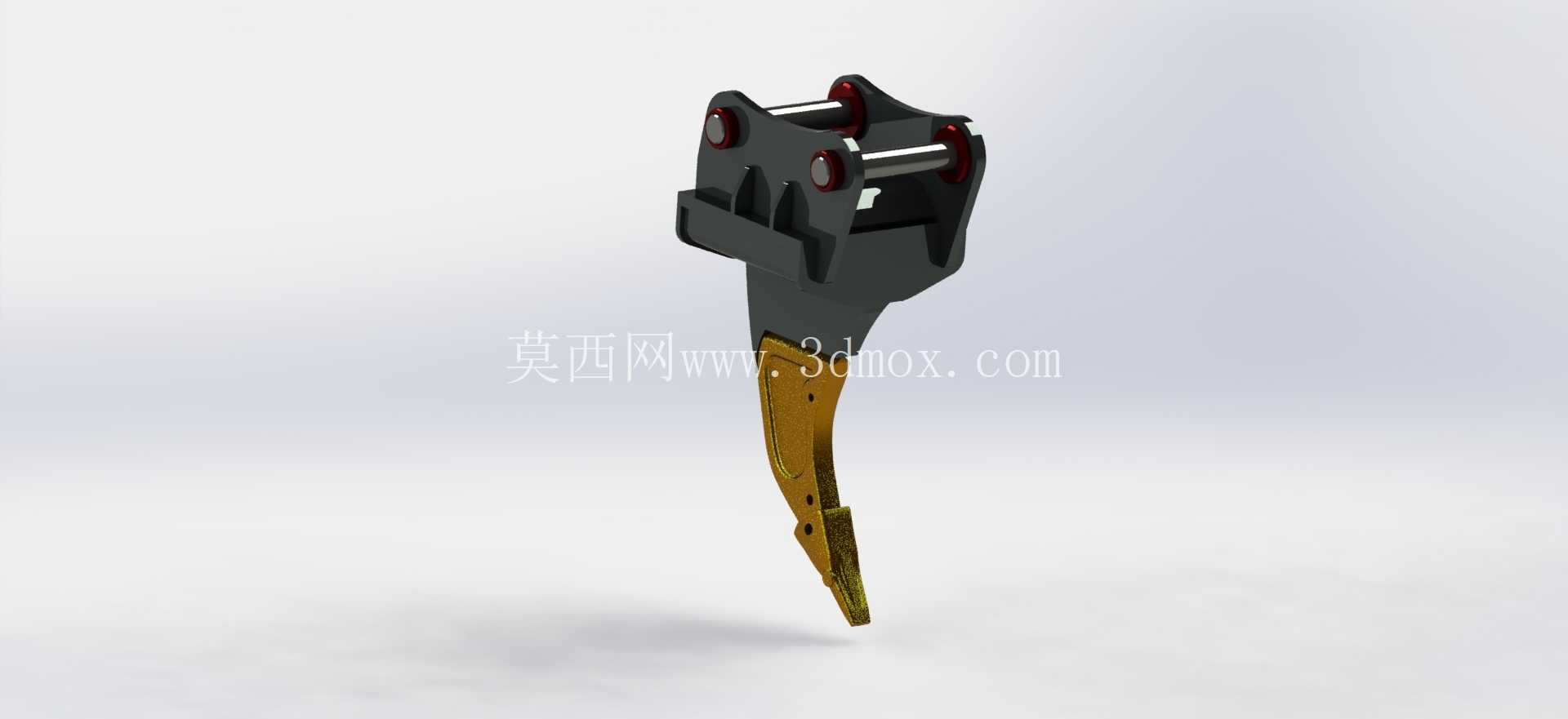

从结构设计逻辑来看，这类单齿裂土器采用上下分体式的受力结构，上部是与挖掘机斗杆、摇杆连接的安装支座，耳板部位做了加厚处理，轴孔内预设耐磨衬套的安装位，避免作业过程中铰接部位的销轴直接磨损母材，支座整体采用低合金高强度钢焊接成型，所有焊缝都做了坡口熔透处理，对应挖掘机最大挖掘力的载荷路径做了筋板排布，避免在硬岩撬挖过程中出现支座撕裂的问题。下部的裂土齿采用弧形渐薄的截面设计，齿尖部位嵌入耐磨合金块，作业时齿尖先以较小的接触应力切入硬质介质，随着斗杆收斗动作的推进，弧形齿面会顺着切入方向将介质撬松分层，相比直齿结构，弧形齿的切入阻力能降低15%左右，同时能减少齿身侧面的摩擦磨损。

安装边界的尺寸匹配是这类属具设计的核心要点，安装耳板的开档尺寸需要严格对应主机连杆端头的宽度，铰接销轴的孔径要与主机原有销轴直径保持一致，齿尖的回转半径要控制在斗杆的作业回转范围内，避免收斗过程中齿尖碰撞斗杆或是铲斗油缸。齿身的伸出长度需要平衡切入深度与结构刚度，过长的齿身会在撬挖硬岩时产生过大的弯曲力矩，容易造成齿根断裂，过短则无法达到足够的松土深度，针对不同吨位的主机，齿身长度会按照主机最大挖掘力的参数做等比例调整，20吨级机型配套的裂土器齿尖到铰接孔中心的距离一般控制在1.2米到1.4米区间，百吨级重型矿用挖掘机配套的产品这个尺寸会放大到2.2米以上，同时齿身的截面厚度也会对应提升。

实际作业过程中，这类裂土器除了常规的土石方松裂作业，还能在大理石矿山开采中顺着矿层的自然裂隙撬分整块荒料，相比爆破开采的方式，用裂土器分层剥离能大幅减少荒料的内部裂纹，提升石材的成材率；在城市基建的旧路面破除作业中，裂土器可以先将沥青或混凝土路面整块撬起，再配合挖斗完成清运，比破碎锤作业的效率更高，同时不会产生过大的振动影响周边建筑结构。齿尖部位的耐磨块采用可更换设计，磨损到极限后不需要更换整个齿身，只需要拆下固定销更换耐磨齿尖即可，大幅降低属具的后期使用成本。

结构受力层面，设计过程中会针对最恶劣的撬挖工况做有限元校核，固定支座与齿身连接的部位是应力集中的核心区域，除了在连接位置增加横向加强筋，还会对焊接部位做去应力退火处理，避免焊接残余应力在交变载荷作用下产生疲劳裂纹。齿身的弧度设计也经过多轮作业场景验证，保证在切入、撬松、提升三个作业阶段，载荷都能顺着齿身的轴线方向传递到上部支座，不会产生额外的偏载力矩，铰接部位的衬套采用自润滑铜基材质，在露天作业的粉尘环境下也能保证较长的润滑周期，减少日常维护的工作量。针对不同的作业介质，齿尖的角度也可以做适配调整，针对硬岩作业的齿尖会做更大的楔入角，提升齿尖的抗冲击性能，针对土层和软岩作业的齿尖则会做更锐利的角度，降低切入阻力。
