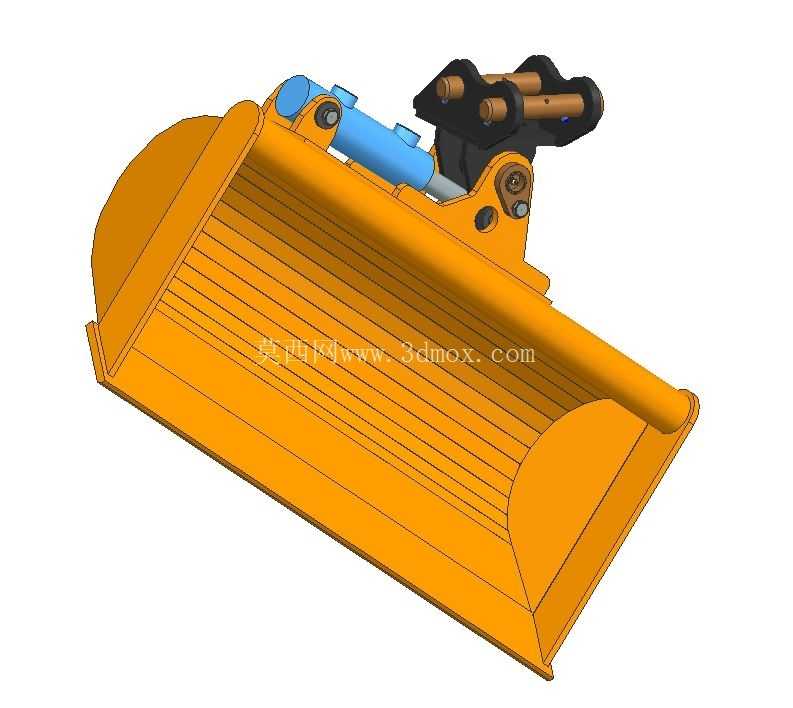

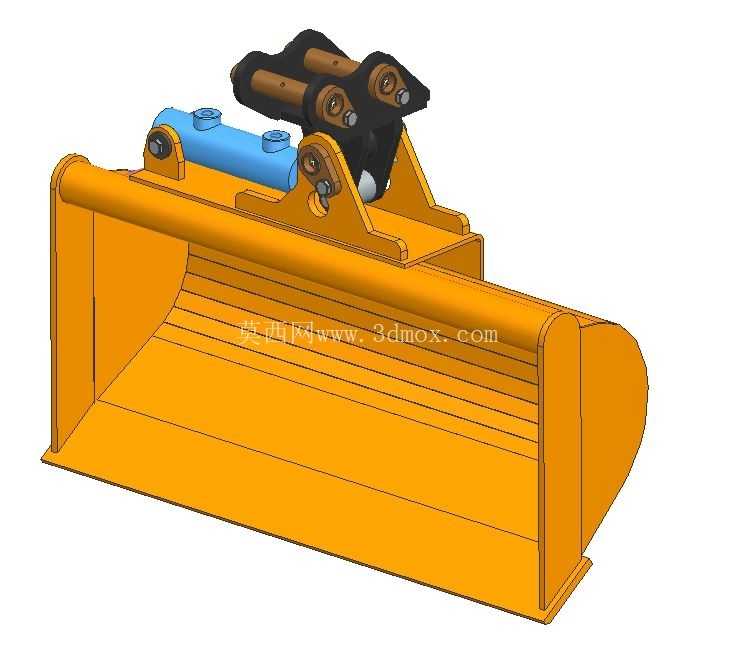

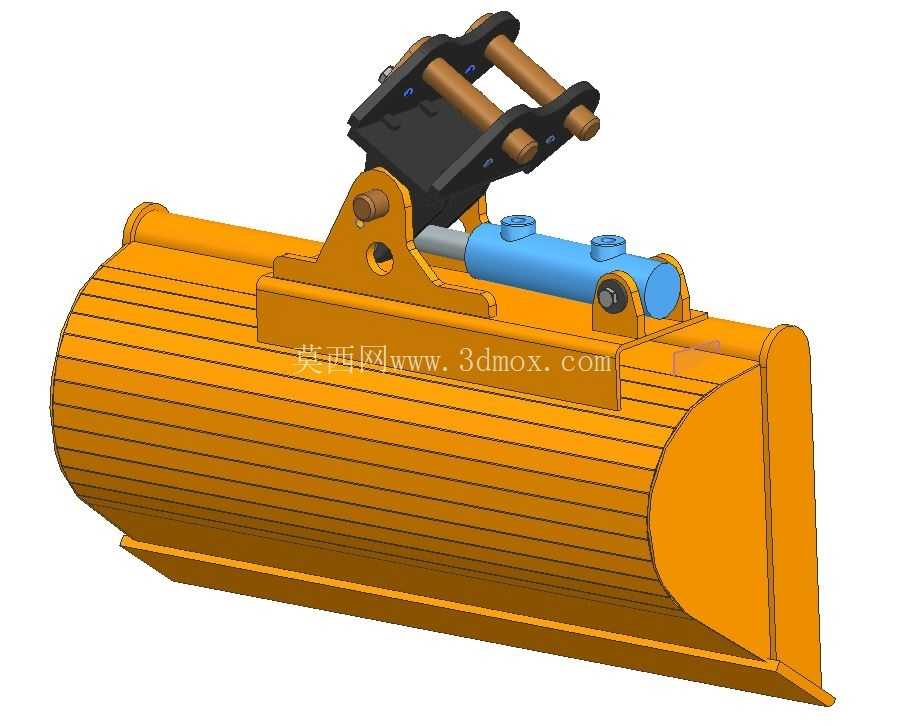

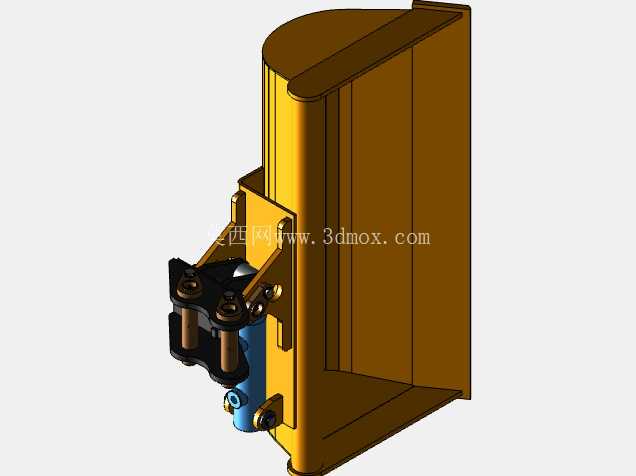

小型挖掘机70cm幅宽倾斜式开沟工作装置

这款倾斜式开沟斗适配小型挖掘机械，70cm的作业幅宽是经过大量工况验证后选定的尺寸，刚好匹配1.5-3吨级小微挖的作业负载区间，不会因为斗容过大导致主机过载翘尾，也不会因为幅宽过窄拉低开沟作业的整体效率。在市政管线铺设、农田水利沟渠开挖、小区绿化管沟施工这类狭窄作业场景里，常规固定式挖斗开沟后需要反复修整沟壁坡度，还要人工配合清理沟底余土，而这款带液压倾斜功能的开沟斗，能在不调整挖掘机机身站位的前提下，通过液压油缸驱动斗体绕铰接点实现左右各45度范围内的角度偏转，直接开出带设计坡度的规整沟型，遇到管线走向带弧度的路段，也能通过实时调整斗体倾斜角度贴合开挖轮廓，大幅减少人工修坡的工作量。

从结构设计逻辑来看，整个斗体采用弧形斗背加横向加强筋的结构形式，斗齿座采用焊接式耐磨合金基座，适配标准小型挖斗斗齿，磨损后可以快速更换，不需要整体切割斗体前缘。斗体内部的横向肋板不是等间距布置，靠近铰接安装座的位置肋板间距更小，因为开沟作业时这个区域承受的切削反力最大，物料挤压载荷也最集中，加密肋板能避免长期重载作业出现斗体变形开裂的问题。顶部的铰接安装挂板完全匹配小微挖通用的销轴安装尺寸，销轴孔内镶嵌了耐磨铜套，日常打黄油维护就能保证铰接转动的顺畅度，不需要频繁更换铰接衬套。驱动斗体倾斜的液压油缸采用双向液压锁结构，即使作业过程中液压管路出现压力波动，也能锁定斗体的倾斜角度，不会出现斗体自行偏转导致沟型走形的问题，油缸的铰接点都做了防尘密封设计，能阻挡泥沙进入铰接缝隙，减少销轴的异常磨损。

实际作业过程中，这款开沟斗的倾斜功能在边坡修整场景下优势尤其明显，比如道路两侧的排水沟需要做1:1.25的边坡，常规挖斗需要操作人员不断调整斗杆和动臂的复合动作，对操作手的熟练度要求很高，新手很容易把边坡修得凹凸不平，而用这款倾斜斗，只需要把斗体调整到对应坡度，顺着沟向匀速走斗就能拉出平整的坡面，作业效率能提升40%以上。在狭小空间作业时，比如小区内的燃气管道开挖，周围有绿化、路缘石等障碍物，挖掘机没法频繁调整机身位置，这时候倾斜斗可以在机身不动的情况下，通过倾斜斗体挖到靠近障碍物边缘的土体，减少对周边设施的破坏，也不用人工去挖机械够不到的边角区域。

安装边界上，这款斗的整体铰接中心距、销轴直径都和同吨位级别的标准挖斗完全通用，用户不需要对挖掘机的斗杆端头做任何改装，只需要把原来的挖斗销轴拆下，挂上这款倾斜斗，接好对应的液压油管就能投入使用，油管接口采用通用的快插接头，拆装过程不需要复杂的工具，日常切换属具非常方便。斗体的切削刃采用高强度耐磨钢板焊接，刃口做了倒角处理，切入密实土层的时候阻力更小，遇到夹杂少量碎石的土层也不会轻易卷刃。斗体两侧的侧刃板比斗体侧面突出5mm，能避免作业过程中斗体侧面和沟壁反复摩擦，减少斗体侧板的磨损，同时也能降低沟壁对斗体的行走阻力，让收斗动作更顺畅。

从受力传递路径来看，切削土层的反力从斗齿、切削刃传递到斗体底板，再通过横向肋板分散到两侧的侧板和顶部的铰接挂板，最终传递到挖掘机斗杆上，整个力流路径没有明显的应力集中点，在铰接挂板和侧板连接的位置还做了三角形加强筋，能承受开沟作业时的偏载载荷，即使倾斜到最大角度挖单侧硬土，也不会出现焊缝开裂的问题。液压油缸的行程经过精确计算，在最大倾斜角度时，油缸不会到达行程死点，留有一定的缓冲余量，避免作业过程中硬物磕碰导致油缸过载损坏，油缸的进出油口都设置在油缸侧面的防护槽内，能避免作业过程中飞石、钢筋等硬物碰坏油管接头。
