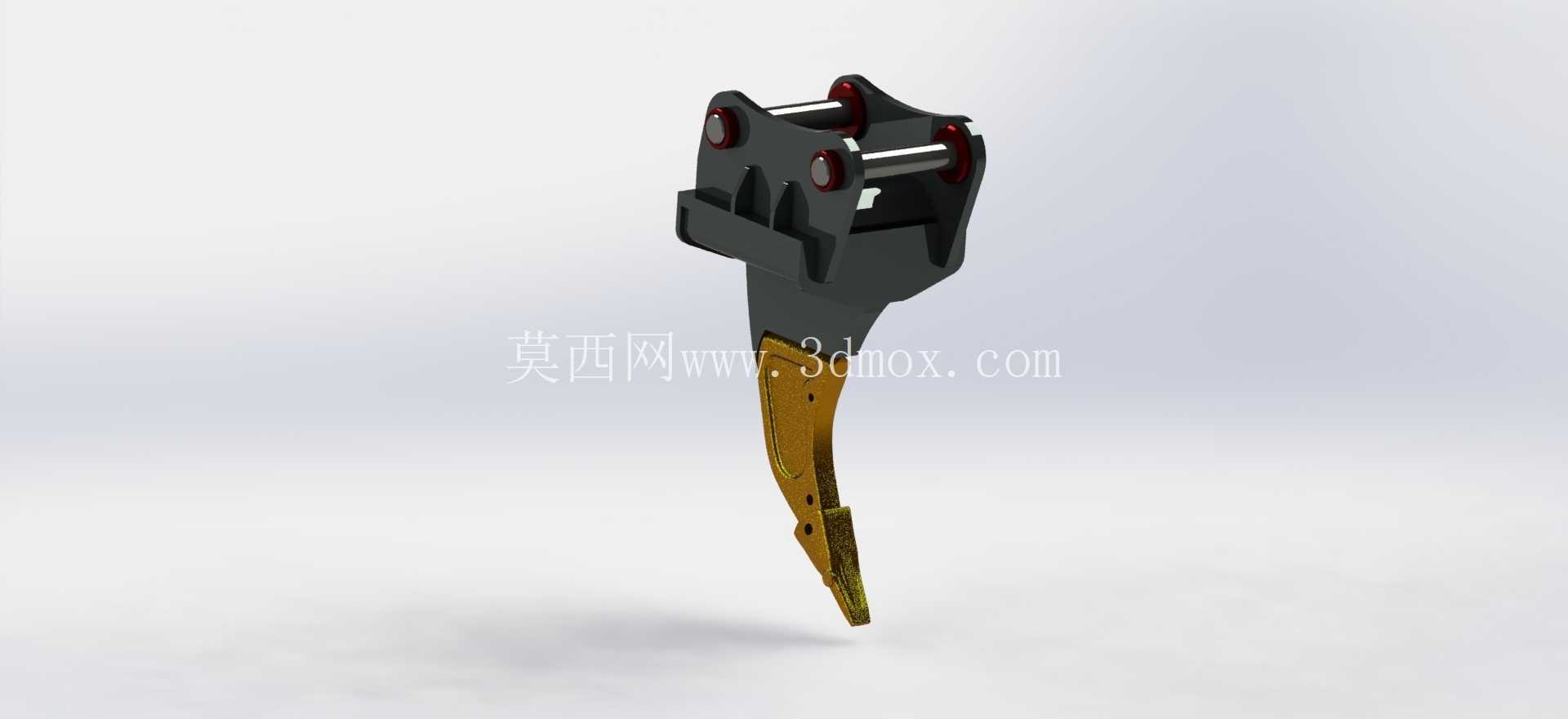

重型挖掘机配套单齿松土器属具结构

　　这款单齿松土器是适配大吨位重型挖掘机的前端作业属具，核心应用场景集中在硬质地层破碎、矿山岩层剥离、大理石矿层表层清理、基建施工中冻土层破除、老旧混凝土结构拆解等常规挖斗无法高效作业的工况，相比传统破碎锤作业，它在处理大面积风化岩、层积岩、硬质黏土层时作业效率更高，设备损耗更低，不会产生破碎锤作业时的高频震动对挖掘机主机液压系统造成的持续冲击。从结构设计来看，整体采用上下分体式装配结构，上部是与挖掘机斗杆、连杆连接的挂载机架，机架上预留了两个同轴的销轴安装孔，孔位做了加厚镶套处理，镶套采用耐磨合金钢材质，避免长期作业中销轴与机架本体直接摩擦造成安装孔失圆，挂载机架的耳板间距、销轴孔直径完全匹配主流重型挖掘机的前端连杆安装尺寸，

　　不需要额外改装转接即可直接换装，安装时只需对准孔位打入销轴、锁定卡板就能完成属具更换，整个换装过程在施工现场借助一台小型辅助设备就能完成，不需要返厂做结构改造。下部的作业齿采用弧形渐薄设计，齿尖部分做了加厚耐磨层堆焊处理，作业时齿尖能以最优切入角度刺入地层，弧形的齿身结构在挖掘机提升斗杆时能顺着弧度把硬层撬起开裂，不会出现直齿结构容易卡滞、撬断的问题，齿身与上部机架的连接采用可拆式螺栓固定结构，当齿尖磨损到作业阈值后，不需要更换整个属具，只需拆下固定螺栓更换作业齿即可，大幅降低后期使用中的耗材成本。在受力结构设计上，挂载机架的侧板采用加厚钢板焊接成型，内部加设了多道横向加强筋，筋板的布置完全匹配作业时的应力传导路径，

　　当松土器刺入硬层撬起物料时，应力会顺着齿身传导到挂载机架的加强筋上，再均匀分散到两个销轴连接点，不会出现局部应力集中导致的机架焊缝开裂、耳板变形问题。从安装边界来看，这款属具的整体宽度控制在窄幅区间，适合在狭窄矿道、基坑边角区域作业，不会因为属具过宽无法贴近作业面，作业齿的伸出长度经过反复校核，既能保证足够的刺入深度，又不会因为力臂过长导致挖掘机前端负载超过额定承载阈值，作业时不会出现翘尾、前端液压系统过载泄压的问题。适配机型覆盖了目前市场上主流的大吨位挖掘机产品线，不管是进口品牌还是国产品牌的重型设备，只要前端连杆的安装孔距、销轴直径匹配，都可以直接挂载使用，针对大理石矿山开采的特殊工况，齿尖的角度做了专门优化，

　　刺入矿层时不会破坏大理石的整体矿体结构，能顺着矿层的自然纹理把表层覆岩剥离，减少开采过程中对成品石材的损伤，相比爆破开采的方式，用这种松土器剥离覆岩的石材成材率能提升不少。在日常作业中，这款属具还可以配合挖斗完成作业面的整理，硬层被松脱之后直接换挖斗就能完成物料装载，不需要额外配置其他辅助设备，在市政施工中遇到老旧路面拆除、冻土层开挖管线沟槽的工况，它的作业灵活性远高于大型破碎设备，能精准控制作业范围，不会破坏周边不需要拆除的路面结构。设计过程中针对不同工况的负载特性，对各个连接部位的强度做了冗余校核，销轴采用高强度合金钢调质处理，表面做了淬火硬化，抗剪切、抗磨损性能都能满足重型作业的连续负载要求，机架的焊接采用坡口满焊工艺，所有焊缝都做了应力消除处理，避免长期交变负载下焊缝出现疲劳开裂。
