铲子冲压成型铸造模具结构设计

日常民用及工业场景中使用的金属铲子，其成型过程离不开冲压类铸造模具的支撑，这类模具直接决定了铲体的成型精度、结构强度与批量生产的一致性。从实际生产场景来看，该套模具适配常规开式压力机的安装接口，可直接固定在压机工作台面与滑块之间，完成金属板材的冲裁、压型、成型一体化工序，覆盖五金工具厂、金属制品加工厂的小五金件批量生产需求，尤其适配厚度1.2mm-2.5mm的冷轧钢板、镀锌板材质的铲体加工，无需额外增加工序即可一次成型出带弧度的铲面与安装边结构。

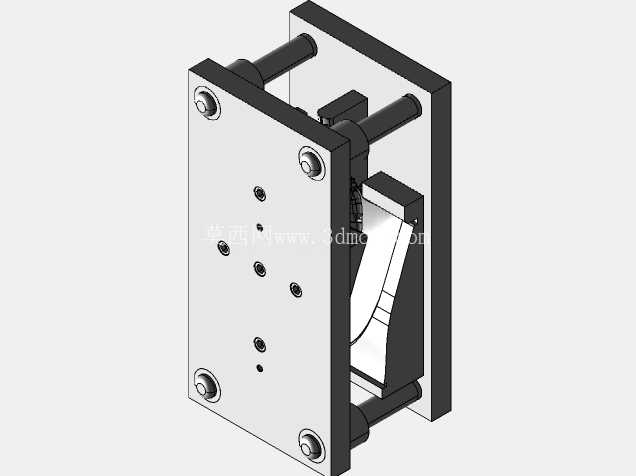

从结构设计逻辑来看，这套模具采用标准两板模架结构，上下模座通过对角布置的导柱导套实现合模导向，导柱选用高碳铬轴承钢材质，表面淬火硬度达到HRC58-62，配合铜合金导套可保证连续冲压10万次以上的导向精度，避免合模错位导致的铲面壁厚不均、边缘飞边超差问题。模架的安装孔位按照通用压机的T型槽间距设计，上下模座的厚度预留了足够的刚性余量，在连续冲压载荷下不会出现模座变形导致的型面偏移，保证批量生产时产品尺寸的稳定性。

模具的成型核心部分，凸模与凹模的型面完全匹配铲子的最终外形，铲面的弧形曲面通过数控铣削加工后经抛光处理，表面粗糙度达到Ra0.8以下，保证冲压成型时板材流动顺畅，不会出现拉裂、起皱缺陷。模具的卸料结构采用弹性卸料板搭配矩形弹簧提供卸料力，卸料板的型面与凸模间隙控制在0.1mm以内，冲压完成后可顺利将成型件从凸模上脱出，避免工件卡模导致的生产停滞。同时在模具的进料端设置了定位挡块，板材送进时可通过挡块快速定位，保证每一次冲压的料边余量一致，减少原材料浪费，定位挡块的位置可根据板材宽度进行微调，适配不同规格铲体的生产切换需求。

从安装边界来看，这套模具的闭合高度适配公称压力160T-250T的普通开式可倾压力机，模架的外形尺寸控制在压机工作台面的允许安装范围内，无需对压机进行额外改造即可直接上机使用。模具的顶料结构与压机的气垫顶杆位置匹配，成型后的工件可通过顶杆从凹模内顶出，配合自动化送料线可实现全自动连续生产，单工位生产节拍可达每分钟15-20件，大幅提升五金铲子的生产效率。在实际调试过程中，可通过调整凸模进入凹模的深度来控制铲面的成型弧度，针对不同厚度的板材，只需微调卸料弹簧的预压量即可保证卸料力适配，无需更换核心成型零件，降低了多规格产品生产的模具投入成本。

这套模具的结构设计充分考虑了五金工具类产品的生产特点，所有易损件均采用快换结构，冲裁刃口部分使用镶拼式设计，长期使用出现刃口磨损后，只需更换对应镶块即可快速恢复模具精度，无需整体拆卸模架，大幅减少了设备停机维护的时间。同时模具的所有紧固螺钉、销钉均选用标准件，备件采购便捷，日常维护无需定制特殊配件，适配中小五金加工厂的设备维护能力。在成型工艺上，这套模具将传统铲子生产中的落料、初成型、精整三道工序整合为一次冲压完成，减少了工序间的工件转运与定位误差，不仅提升了生产效率，也避免了多工序定位导致的产品形位公差超差问题，成型后的铲体边缘整齐，弧度一致，后续只需经过简单的打磨、表面处理即可进入装配环节，有效缩短了产品的整体生产周期。
