级进冲压成型模具结构设计方案

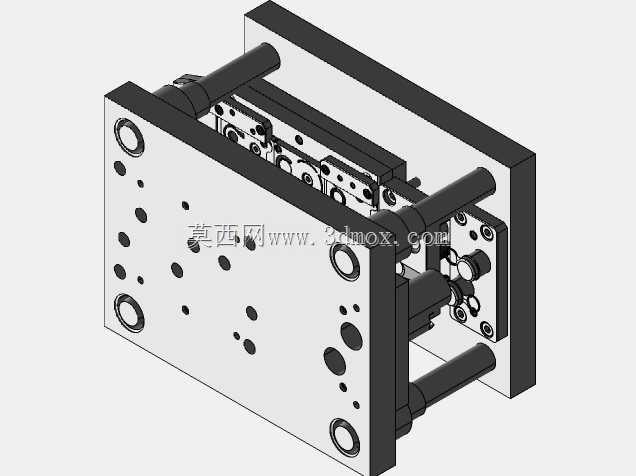

这套级进冲压结构主要面向薄金属带料的连续冲压成型场景，适配电子五金、包装配件类小型金属件的批量生产需求，可在单次冲床行程内完成多道冲压工序，无需人工多次转运料件，能大幅提升连续生产的工序连贯性，减少单工序反复定位带来的尺寸偏差。从结构布局来看，整套模架采用标准后侧导柱导向配置，导柱与导套的配合间隙控制在微米级，保证上下模合模时的对位精度，避免长期冲压作业后出现模位偏移导致的料件报废。上模部分集成了多组凸模固定结构，对应冲裁、折弯、成型等不同工位的加工需求，凸模采用挂台固定方式，方便后期磨损后快速更换，无需拆解整套模架；下模部分对应设置凹模镶块，各工位的漏料孔做了锥度扩口处理，避免冲压废料卡滞在型孔内，影响连续送料的顺畅性。模座的安装孔位按照常规开式压力机的工作台尺寸匹配设计，上下模座的厚度经过刚度校核，在满负荷冲压工况下不会出现挠曲变形，保证各工位的冲压深度一致性。导料板沿送料方向全程布置，侧面设置侧刃定位结构，可精准控制带料的送进步距，步距误差控制在0.02mm以内，确保每一次冲压的工位对齐精度。卸料板采用弹性卸料结构，内置矩形弹簧提供均匀的卸料力，在冲压完成后可将带料平稳从凸模上脱出，避免带料随凸模上行出现变形。各模板之间设置内导柱做二次导向，针对细小凸模的工位做局部补强，避免小直径凸模在高频冲压过程中出现弯折断裂。整套结构的排样设计充分考虑了材料利用率，搭边值按照带料厚度匹配设置，在保证料带刚性满足送料要求的前提下尽可能减少工艺废料。合模行程的各工位动作做了时序匹配，冲裁工位先完成料片分离，后续折弯、成型工位依次动作，各工序的切入量经过反复调试，避免出现工序干涉，同时预留了安全余量，防止模具部件碰撞损坏。针对量产过程中的维护需求，所有易损件均设计为快换结构，无需将整套模具从冲床上拆下即可完成磨损部件的更换，大幅减少产线停机维护的时间成本。
