圆管自动折弯加工设备结构设计

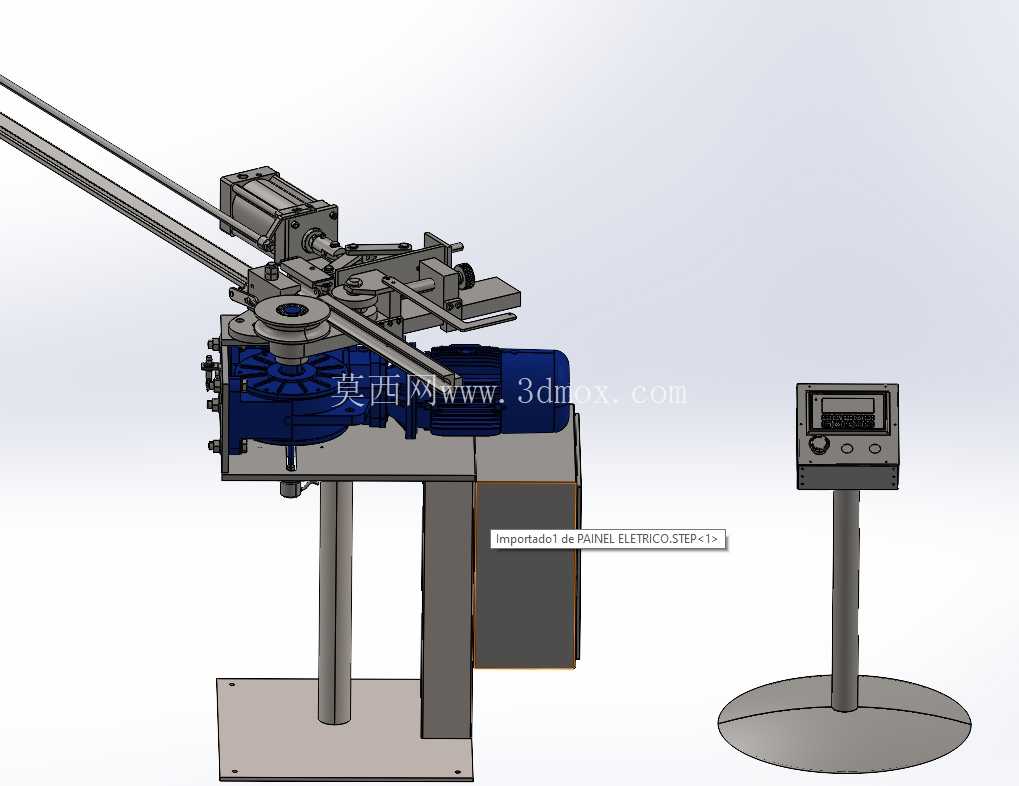

　　这套圆管折弯设备的三维结构，主要面向五金加工、家具制造、汽配管路生产场景里的小圆管定角度弯折作业，区别于大型液压弯管机的大管径重载定位，这套结构更适配直径6-25mm范围内薄壁圆管的连续弯折加工，在护栏加工、小型金属家具弯管、制冷管路预制这类批量加工场景里，能替代传统手动弯管器的人工作业，降低管材弯折处的扁管、褶皱缺陷率。从结构布局来看，设备采用分体式设计，主机加工单元与控制操作单元分离布置，主机底部采用方形安装底板，通过地脚螺栓即可固定在车间硬化地面上，立柱支撑的加工台面高度适配站立作业的人机工程需求，操作人员无需过度弯腰即可完成管材上下料与对位操作；独立的控制箱采用圆形配重底座加立式支撑杆的结构，可根据车间布线情况灵活调整摆放位置，操作面板高度与视线齐平，参数调整、启停操作都能在不弯腰的状态下完成，避免加工区域的金属碎屑、切削液飞溅到操作面板上造成按键损坏。

　　核心的折弯执行单元采用气动驱动配合减速电机传动的组合方案，进料侧设置长行程直线导轨作为管材承托导向结构，管材送入后由气动夹紧机构完成径向锁紧，避免弯折过程中管材出现轴向窜动导致折弯角度偏差；折弯模盘采用快拆式安装结构，可根据待加工管材的外径、弯折半径更换对应规格的模盘，不用拆解整个传动箱体就能完成换型，适配多规格小批量的柔性加工需求。传动部分的减速电机直接安装在加工台面下方，输出轴与折弯主轴直连，减少链传动、带传动带来的传动间隙，保证折弯角度的重复定位精度，气动元件的管路全部沿设备立柱内侧布放，外置的管路都配有防护套，避免加工过程中掉落的金属边角料刮破气管造成设备停机。

　　设计过程中重点考虑了薄壁管弯折的防皱需求，在折弯模盘旁配套了随动的防皱导向块，弯折过程中导向块始终贴紧管材外侧的弯折起始点，抵消管材弯折时的内侧堆料、外侧拉薄变形问题，针对不同壁厚的管材，可调整导向块的压紧力，避免压力过大造成管材表面压痕。设备的安装边界预留了足够的维护空间，主机后侧距离墙面至少预留300mm的检修空间，方便定期检查减速电机的润滑状态、气动三联件的积水排放，控制箱与主机之间的线缆采用拖链防护，即使调整控制箱位置也不会出现线缆拉扯断裂的问题。进料导向导轨的长度可根据加工管材的原始长度选配接长段，最长可适配1.2m长度的原材管材，不需要额外搭建管材支撑架就能完成长料的折弯作业。

　　折弯角度的调整通过控制箱内的参数设定完成，不需要手动调整机械限位块，切换不同折弯角度的加工任务时，仅需在操作界面输入对应角度参数，设备即可自动完成夹紧、弯折、松开、复位的全流程动作，单次弯折循环的时长可根据管材材质、壁厚调整，针对不锈钢这类硬度较高的管材，可适当降低弯折进给速度，避免弯裂缺陷；针对铝管、铜管这类软质管材，可提高弯折速度提升加工效率。整个结构的受力部件都做了加强处理，折弯主轴采用调质处理的合金钢材质，承受弯折扭矩时不会出现轴体变形，夹紧机构的夹块采用铜质镶嵌结构，夹紧时不会划伤管材外表面，保证加工后工件的外观质量。设备底部的安装底板开有长条形的调节孔，安装时可微调主机的水平度，避免地面不平整导致传动部件出现偏磨，延长设备的使用寿命。
