带锁定杆紧凑型杠杆式压紧夹具结构

在中小批量零部件的机加工、焊接装配、检具定位场景中，手动压紧夹具的占用空间、操作便捷性、锁止可靠性一直是工装设计人员权衡的核心指标，这款带锁定杆的紧凑型杠杆夹具，正是针对狭窄安装空间下的快速压紧需求开发的结构方案。从实际应用场景来看，这类夹具常布置在工装台的边缘位置、多工位夹具的相邻压紧点之间，或是小型焊接工装的工件侧边，传统的大尺寸卧式快速夹钳往往会因为摆臂行程大、底座占用宽，无法在间距小于80mm的相邻压紧位安装，而这款紧凑型结构通过多连杆的铰接布局，将整体安装底座的长宽控制在极小范围内，底座采用双安装孔的平板式设计，两个沉头安装孔的孔距适配常规M6/M8内六角螺栓的安装间距，安装时可直接通过螺栓固定在工装基板的T型槽或是预制螺纹孔上，底座底面做了全平面铣平处理，安装后与基板的贴合间隙控制在0.05mm以内，避免压紧时出现底座翘曲导致的压头偏移。

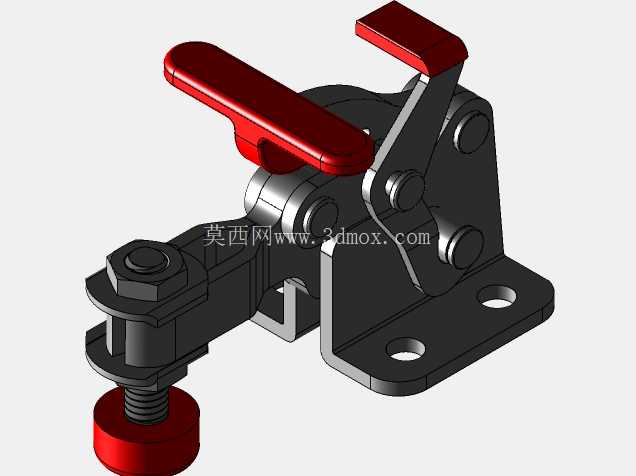

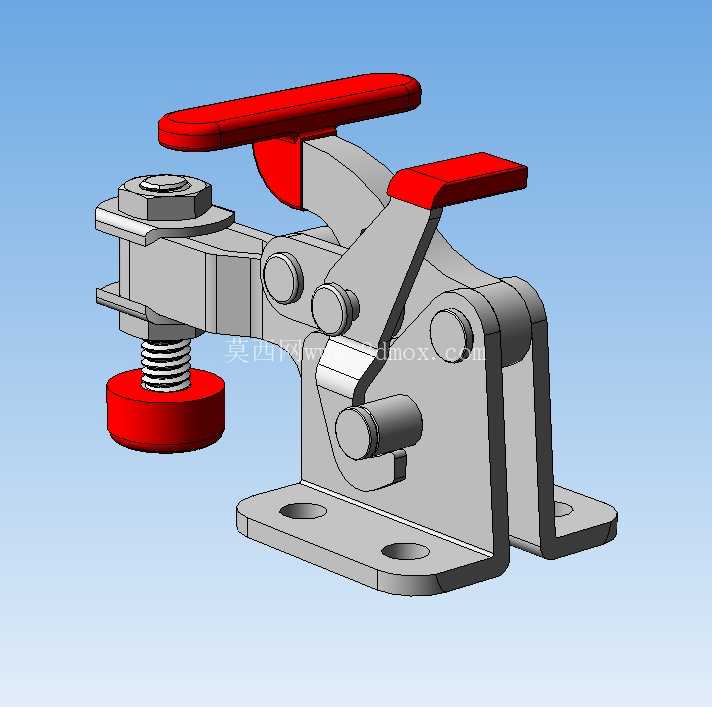

从功能特性上看，这款夹具采用双操作手柄的布局，较长的红色手柄是压紧驱动杆，较短的红色手柄是锁定拨杆，压紧作业时，扳动长驱动杆带动多组铰接连杆联动，前端的压头在螺杆调节下向下进给，接触工件表面后逐步施加压紧力，当驱动杆扳动到过死点位置时，短锁定杆会自动卡入铰接位的锁止槽内，避免因为加工过程中的振动、工件受力形变导致的夹钳松脱，相比无锁定结构的普通杠杆夹钳，这种带独立锁定杆的结构能在持续振动的焊接、铣削场景下保持稳定的压紧力，不会出现意外脱开的安全隐患。前端的压头采用可调螺杆结构，螺杆上加工有细牙螺纹，配合锁紧螺母可以根据不同厚度的工件调整压头的伸出长度，调整范围覆盖0-20mm的工件厚度差，压头底部采用红色聚氨酯包胶垫，既可以避免刚性压头划伤工件表面，也能增大接触摩擦力，防止工件在压紧时出现侧向滑移。

设计思路上，这款结构没有采用传统快速夹钳的单摆臂外伸结构，而是将所有铰接连杆都布置在底座的两个立板之间，所有铰接销轴都采用过盈配合加卡簧限位的装配方式，销轴与连杆孔之间的配合间隙控制在0.02mm以内，既保证连杆转动的灵活性，又避免了长期使用后铰接间隙过大导致的压紧精度下降。整体结构的运动轨迹经过反复校核，驱动手柄的扳动角度控制在60度以内，操作人员单手握持即可完成压紧与解锁操作，操作力经过连杆力臂的放大，仅需要施加不到50N的扳动力，就能在压头端产生超过800N的压紧力，足够满足绝大多数有色金属零件、薄钢板零件的装夹固定需求。锁定杆的解锁动作与驱动杆的松开动作做了联动优化，扳动锁定杆解锁的同时，驱动杆会自动向上弹起一小段距离，带动压头脱离工件表面，不需要操作人员额外扳动驱动杆即可取下工件，大幅提升上下料的操作效率。

从安装边界来看，这款夹具在完全压紧状态下，整体最高点距离底座安装面的高度不超过90mm，压头中心到底座安装端面的水平伸出距离控制在40mm，不会过多占用工件上方的操作空间，在多工位排布时，相邻两个夹具的最小安装间距可以压缩到65mm，适合在小型零件的多工位工装、自动化线的手动上料工位密集布置。结构的所有受力部件都采用45号钢调质处理，关键铰接销轴经过淬火加硬处理，长期反复使用的磨损量极小，正常工况下的使用寿命可以达到万次以上的压紧循环。压头组件采用可拆卸设计，当包胶垫磨损后可以单独更换压头，不需要整体更换夹具，降低工装的后期维护成本。在实际选型应用中，这类紧凑型锁定夹具尤其适合小型压铸件、冲压件的飞边打磨工序、小型结构件的焊接定位工序、以及生产线旁检具的工件快速固定，相比气动压紧夹具，它不需要外接气源，布置灵活，成本更低，相比传统的螺栓压板压紧方式，它的操作效率提升五倍以上，且压紧力一致性更好，不会出现人工拧紧螺栓时力忽大忽小导致的工件变形问题。
