高精密表面硬化机用虎钳结构设计

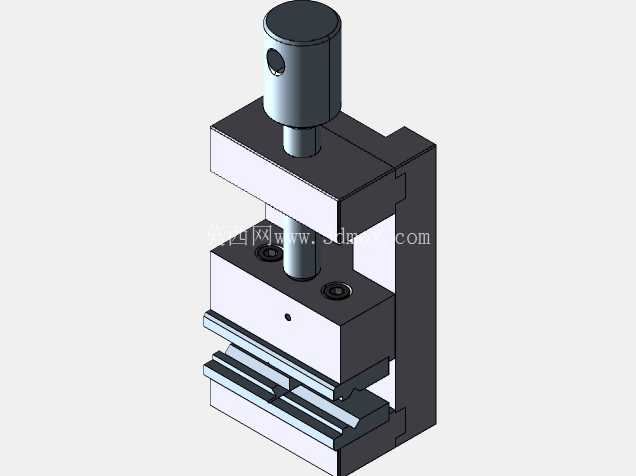

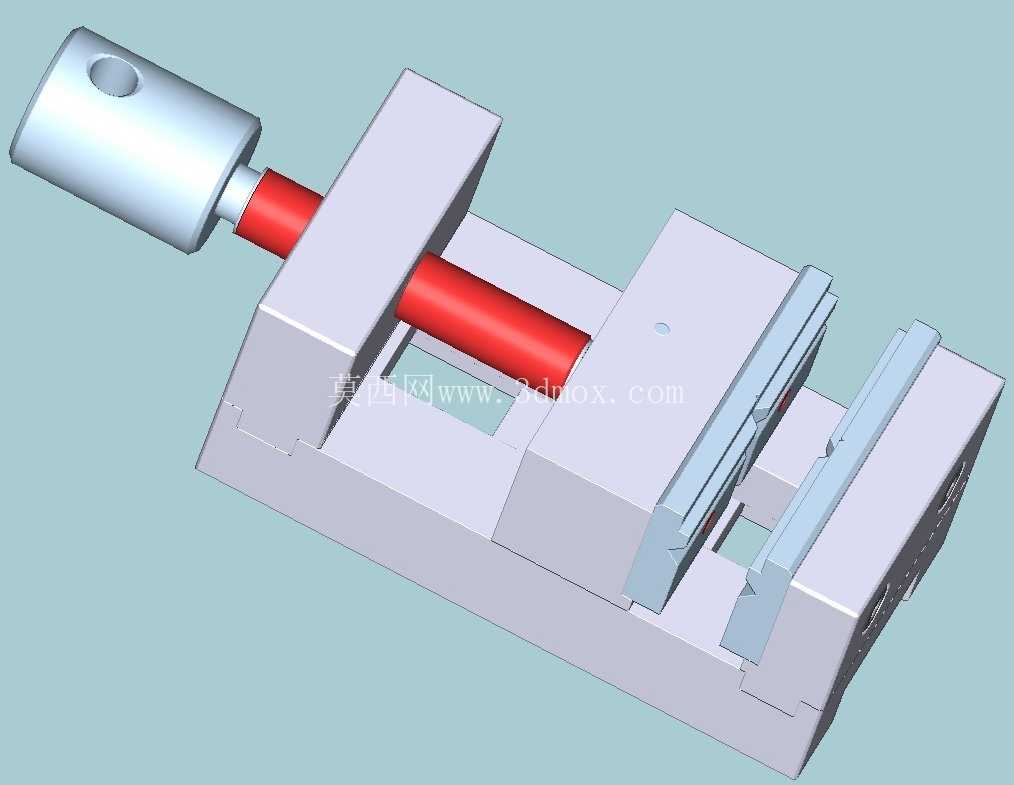

这款机用虎钳的设计初衷，是针对小型精密零件加工场景下的夹持需求，尤其是适配磁力吸盘工作台的装夹痛点——常规台虎钳底部结构无法与磁力吸盘的磁吸面有效贴合，装夹时容易出现偏移、夹持力不足的问题，而这款虎钳的底座采用整面铣平的平直结构，底面平面度控制在0.02mm以内，能够完全贴合磁力吸盘的工作面，依靠磁吸力完成快速固定，不需要额外的T型螺栓锁紧，大幅缩短小批量零件加工时的工装准备时间。

从功能特性来看，钳口部分采用表面硬化钢材质，钳口夹持面经过精磨处理，表面粗糙度达到Ra0.8，硬度可达HRC58-62，长期夹持硬质金属零件也不会出现钳口压痕、变形的问题，夹持精度保持性好。传动部分采用梯形丝杠结构，丝杠与活动钳身的配合间隙经过预紧调整，空程量控制在0.05mm以内，转动调节手柄时活动钳身进给平稳，不会出现爬行、卡顿的情况，夹持力可以通过手柄的转动扭矩灵活控制，既可以夹持铝、铜等软质有色金属零件避免夹伤工件表面，也可以提供足够的夹紧力应对钢件的铣削、磨削加工负载。

设计过程中重点考量了安装边界与外形尺寸的适配性，整体闭合状态下的总长控制在180mm，钳身宽度为65mm，最大开口距离可达80mm，能够覆盖绝大多数小型精密零件的夹持尺寸需求；固定钳身与活动钳身的导轨配合面采用一体式矩形导轨结构，相比分体式导轨结构刚性更好，夹持时钳口上抬量控制在0.01mm以内，能够保证零件夹持后的垂直度与平行度，满足平面磨床、小型数控铣床的加工精度要求。丝杠端部的调节手柄采用带孔圆柱结构，既可以直接用手转动完成快速开合，也可以插入加力杆增大夹持力，适配不同装夹力度的需求。

实际应用场景中，这款虎钳除了用于机加工场景的零件装夹，也非常适合钳工技能训练使用，其稳定的夹持性能与清晰的传动结构，能够帮助学徒理解丝杠传动、夹具定位、夹紧力控制的相关机械原理，实训过程中反复拆装、调整也不会因为结构脆弱出现损坏，维护成本极低。钳身主体采用铸铁材质铸造后经过时效处理，内部残余应力充分释放，长期使用不会出现机身变形的问题，导轨面经过高频淬火处理，耐磨性能优异，正常使用工况下使用寿命可达十年以上。

在结构细节处理上，活动钳身与固定钳身的贴合面设计有防尘结构，能够阻挡加工过程中产生的铁屑、磨屑进入导轨配合面，避免导轨磨损导致精度下降；丝杠部分预留有润滑注油孔，定期注入润滑脂即可保证传动顺畅，不需要复杂的维护操作。钳口部分采用可拆卸式设计，当钳口出现磨损后，可以松开固定螺丝更换新的钳口，不需要更换整个虎钳，进一步降低使用成本。针对磁力吸盘的使用场景，虎钳整体重量控制在2.7kg，单人即可完成取放、移位操作，在不同的加工工位之间转移十分便捷，不会因为重量过大导致磁力吸盘负载超限，也不会因为重量过轻出现加工过程中移位的问题。
