手动式真空积水抽吸装置结构设计

这款手动真空抽吸装置的核心定位，是解决无供电场景下狭窄区域的积水清理痛点，在民用清洁、小型水族维护、户外作业等场景中，能覆盖电动抽吸设备无法触及的使用边界。不同于常规电动排水设备依赖外接电源、体积偏大的局限，该装置完全依靠手动推拉活塞形成负压差完成吸水作业，整体结构紧凑，单手握持即可完成全部操作，在无市电供应的户外作业、狭小空间积水清理场景下，适配性远高于常规电动抽吸工具。

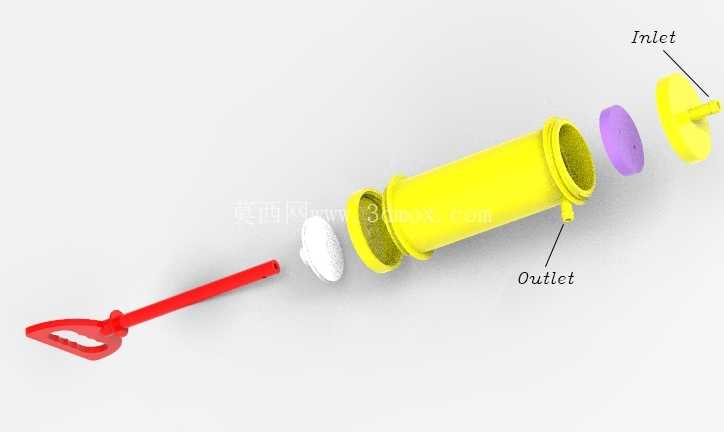

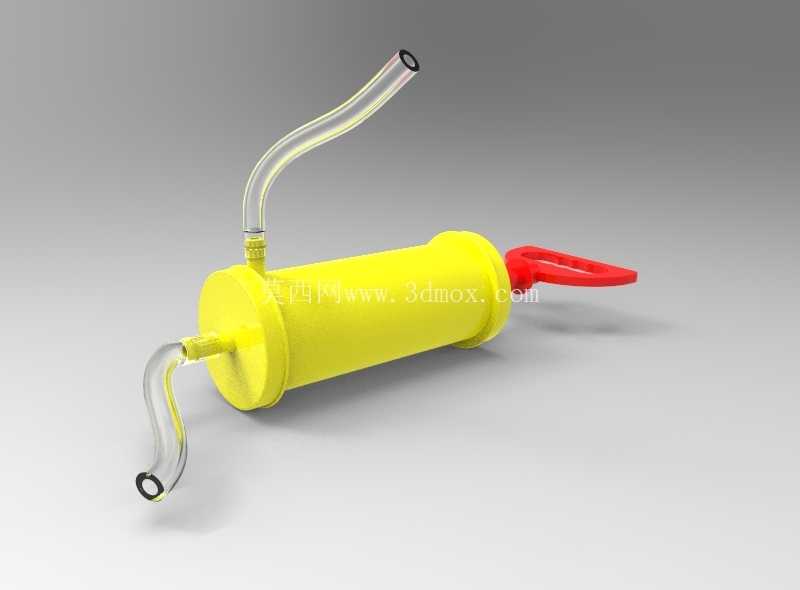

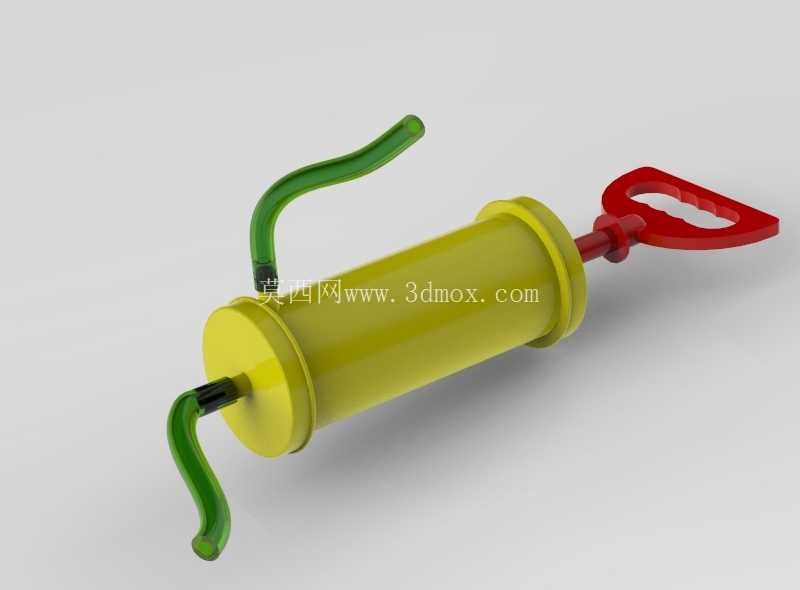

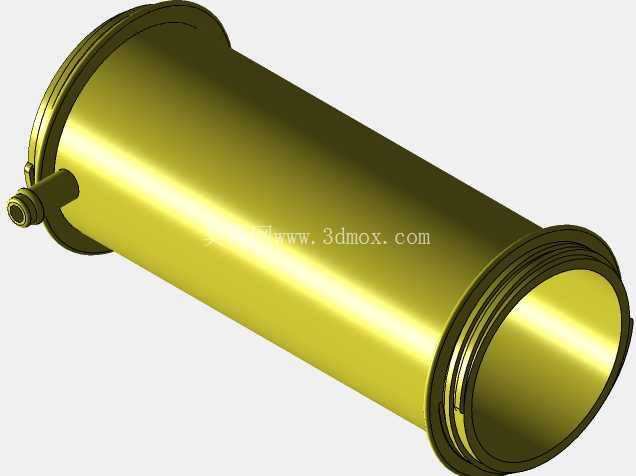

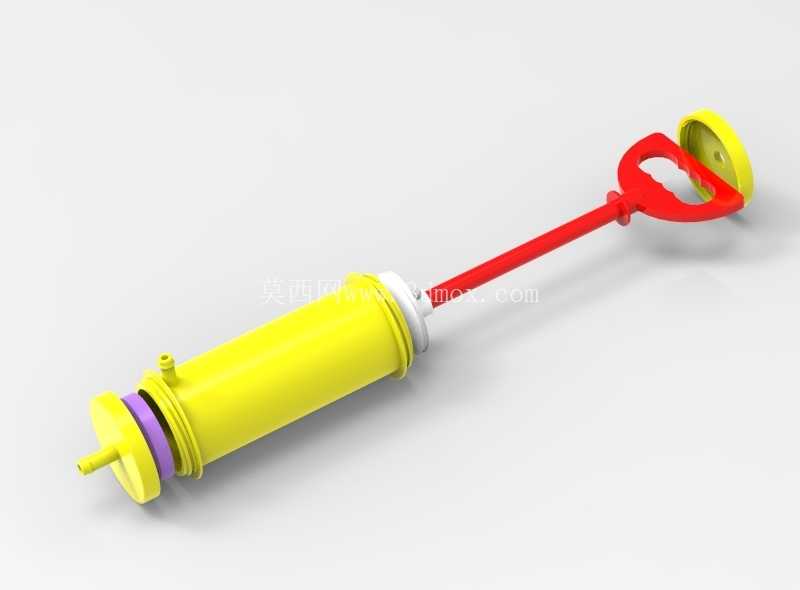

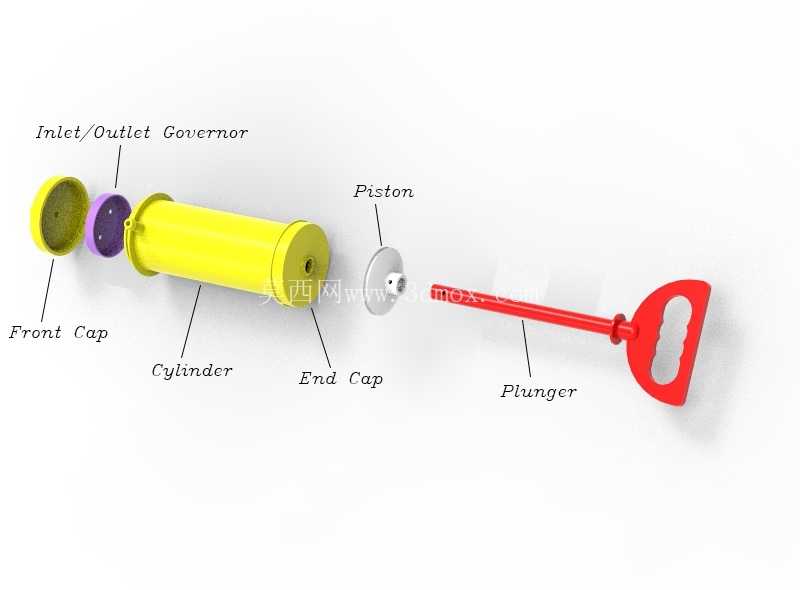

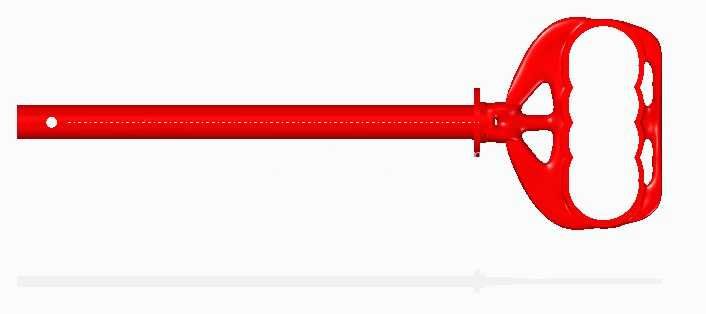

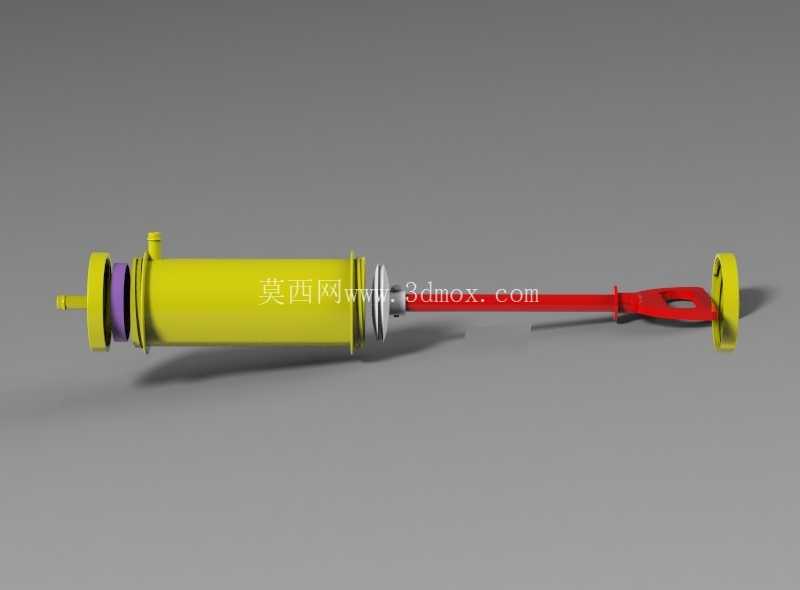

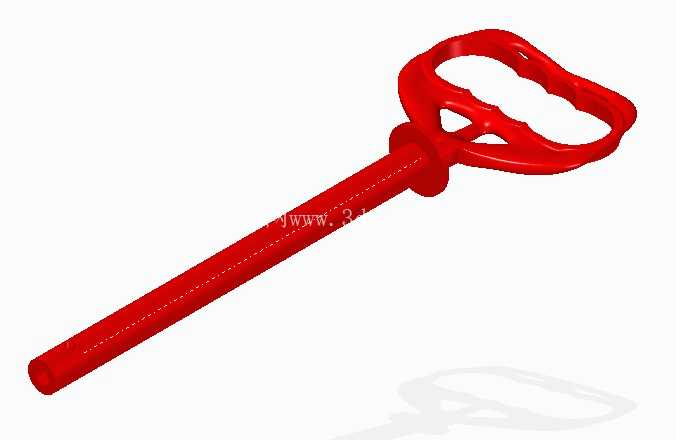

从结构设计逻辑来看，装置主体采用圆柱形腔体作为储压与容水核心，腔体直径控制在45mm左右，整体长度不含外接管路约180mm，握持区域做了微弧收腰处理，匹配成年人手掌握持的发力角度，长时间操作不易产生手部疲劳。腔体尾部设置红色塑料材质的推拉手柄，手柄与腔体内部的活塞组件刚性连接，活塞边缘采用双道橡胶密封圈结构，保证腔体推拉过程中的气密性，避免负压泄漏导致吸力不足。腔体两端分别设置快插式管路接口，接口内径匹配10mm外径的透明柔性管路，管路采用食品级PVC材质，既可以清晰观察管内水流状态，也能根据作业需求随意弯曲调整角度，深入缝隙、拐角等常规工具无法到达的区域。

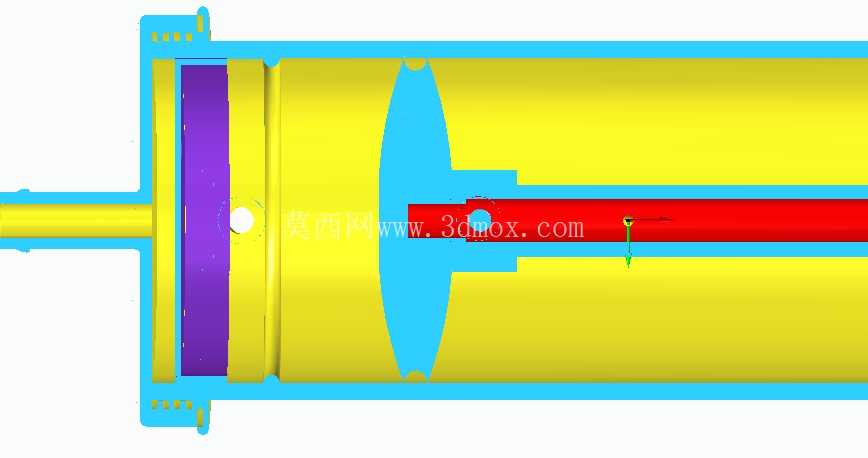

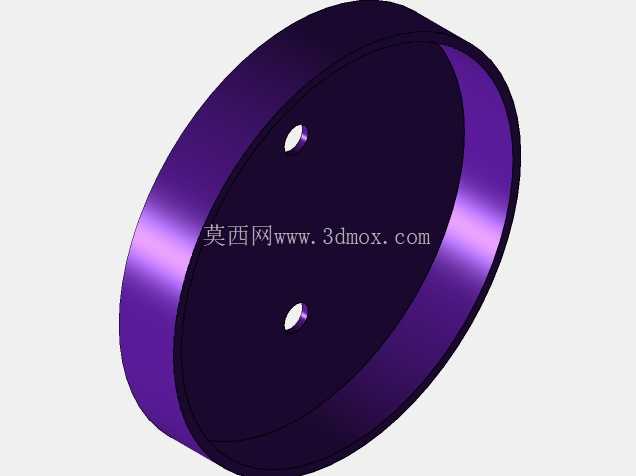

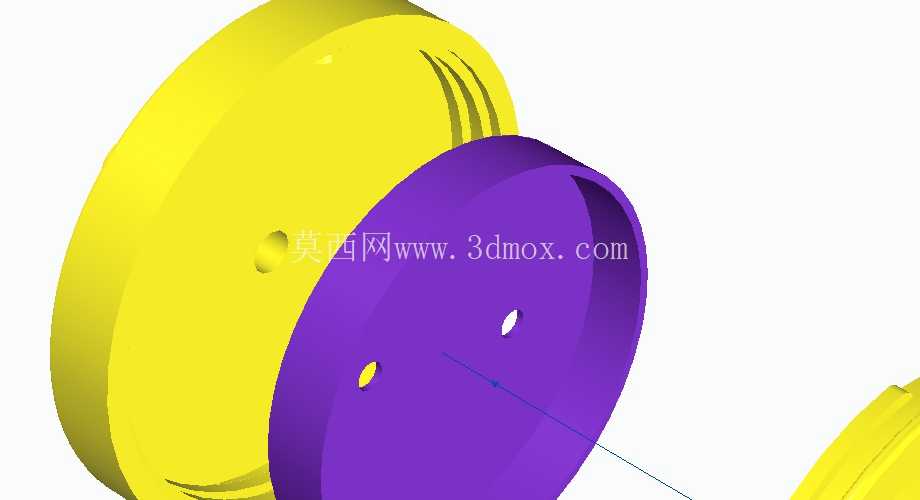

功能实现层面，装置内部设置了单向调速阀结构，当向外拉动活塞手柄时，腔体内部容积增大形成负压，此时进水端单向阀自动开启，出水端单向阀闭合，积水在大气压作用下通过进水管路被吸入腔体内部；当向内推动活塞手柄时，腔体内部容积减小压力升高，进水端单向阀闭合，出水端单向阀开启，腔体内的积水顺着出水管路被排出到外接容器或排水区域，整个推拉循环无需额外操作阀门，完全依靠压差自动完成流道切换，操作门槛极低，无需专业培训即可上手使用。

实际应用场景中，该装置可以覆盖多类零散积水清理需求：家庭场景下可用于清理水族箱换水时的底层残水、家具缝隙积留的洒落液体、窗户轨道凹槽内的雨后积水；户外作业场景下，可用于清理小型机械设备缝隙内的残留冷却液、露营装备缝隙的积留雨水、狭小施工点位的积水；甚至在卫生防疫场景中，也可用于抽吸墙角、坑洼处的小型积水，清除蚊虫产卵的积水环境，从源头减少蚊虫滋生。

设计过程中充分考虑了使用的便利性与耐用性，所有与水接触的部件均采用耐水腐蚀的PP材质与橡胶材质，长期接触水体不会出现锈蚀、老化开裂等问题；管路接口采用锥度密封设计，插拔方便且不会出现漏水情况，更换不同长度的管路即可适配不同深度的积水抽吸需求；整体装置无复杂电子元件，故障概率极低，日常使用仅需定期清理活塞处的杂物即可保证密封性能，维护成本几乎为零。相较于同类手动抽吸工具，该设计优化了活塞的行程比例，单次推拉即可完成120ml左右的积水抽吸，作业效率比同规格常规手动抽吸工具提升30%左右，同时手柄的发力角度经过反复调整，推拉过程中手腕无需过度弯折，长时间作业的肌肉负荷更低。在安装边界上，该装置无需固定安装，手持即可作业，外接管路可根据使用场景自由裁剪长度，最小可以伸入宽度12mm以上的缝隙中完成积水清理，填补了小型无动力抽吸工具在狭窄空间作业的市场空白。
