移动式气动高压润滑脂加注设备结构

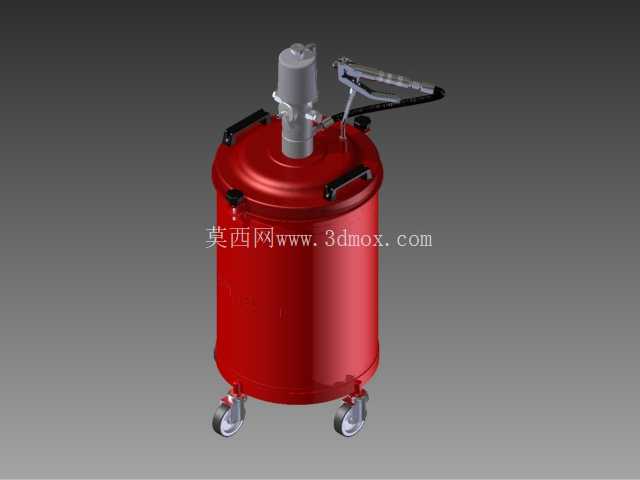

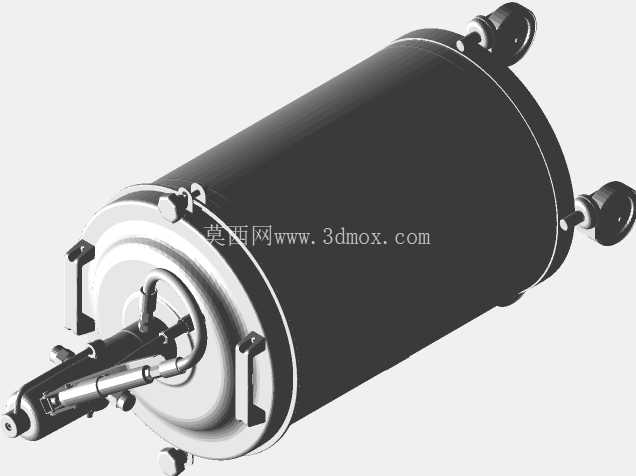

　　从结构设计逻辑来看，整体采用立式承压储脂桶作为主体承载结构，桶身选用厚壁冷轧钢板卷焊成型，底部做圆弧过渡封边，一方面可以承受气动泵工作时桶内形成的负压，避免桶壁被大气压压瘪变形，另一方面圆弧底部能让桶内润滑脂在压盘作用下尽可能向中心泵体进料口聚拢，减少桶壁残脂量，降低润滑脂浪费。桶身上部对称布置两个冲压成型的钢制提手，方便设备移位时人力扶持，也可作为短距离抬运的受力点；底部均匀安装三个带刹车的万向脚轮，其中两个脚轮带侧向刹车踏板，作业时踩下刹车就能固定设备位置，避免注脂过程中设备受油管拉力移位，三个轮的布局相比四轮结构转向更灵活，在车间狭窄的设备间隙里也能轻松转向调整位置。车间设备维保场景里，这类移动式润滑脂加注单元是重型机械、商用车维保、生产线设备日常润滑作业的核心工装，区别于固定管路的集中润滑系统，它的移动属性决定了可以适配分散工位的补脂需求，不管是停机待保的工程机械设备铰接点，还是生产线旁不便移位的大型工装轴承位，都能推到作业点直接完成加注，不用反复拖拽长距离高压油管，也避免了人工手动压注黄油效率低、注脂压力不足导致润滑脂无法进入配合间隙的问题。

　　桶顶安装的气动驱动泵是核心功能部件，采用压缩空气作为动力源，通过气动马达带动柱塞往复运动实现润滑脂的高压抽吸输出，泵体插入储脂桶中心位置，下部配套的压盘会随着桶内脂量下降持续下行，始终贴合润滑脂液面，避免泵体吸空，同时压盘边缘的橡胶密封圈会刮除桶壁粘附的润滑脂，保证储脂利用率。泵体侧面安装的手动注脂枪通过高压柔性油管与泵体输出端连接，油管选用耐高压、耐油脂腐蚀的橡胶复合管，外层加编织钢丝层增强抗爆性能，枪体配备手动控制扳机，可根据注脂点需求随时控制注脂通断，枪头适配标准黄油嘴接口，能直接对接绝大多数设备的注脂点位。

　　设计过程中需要重点考量的尺寸边界包括：储脂桶的直径与高度比例要适配常规市售大包装润滑脂桶的尺寸，不用额外转桶就能直接将成品脂桶放入设备桶内，减少换脂时的污染风险；脚轮安装高度要保证设备底部与地面留有足够间隙，避免车间地面的焊缝、杂物磕碰桶底；泵体伸出桶顶的高度要控制在合理范围，避免设备在车间穿行时碰擦低矮的管线、货架横梁；注脂枪的挂架位置要设置在人手自然伸手可及的高度，作业人员不用弯腰就能取放枪体，降低长时间作业的疲劳感。从实际使用功能来看，这类设备输出压力稳定，相比手动黄油枪注脂效率提升数倍，气动驱动的方式也不会产生电火花，适合在有防爆要求的车间场景使用，不会因为电气部件引发安全隐患。储脂桶的密封结构设计也很关键，桶盖与桶身之间采用快拆式卡扣连接，换脂时不用额外工具就能快速打开桶盖，压盘与桶壁之间的密封件选用耐油脂腐蚀的丁腈橡胶材质，长期使用不会因为接触润滑脂出现溶胀、硬化失效的问题。注脂管路的接头全部采用标准锥管螺纹连接，密封性能可靠，高压注脂时不会出现渗漏问题，枪体的出油口配备单向阀结构，停止注脂时会自动封闭管路，避免管路内残留的润滑脂因为压力回流出现滴漏，保持作业现场清洁。

　　在设备选型匹配时，需要根据日常注脂点位的注脂量需求选择对应容积的储脂桶，大容积型号适合维保工作量大的商用车维修站、重型机械制造厂，小容积型号更适合小型加工车间的零散维保需求，同时要匹配车间现有压缩空气管路的压力范围，保证气动泵能在额定气压下工作，输出足够的注脂压力，确保润滑脂能顺利注入带有密封件的轴承配合间隙，起到实际的润滑防护作用，避免因为压力不足导致润滑脂只停留在注脂嘴外部，无法进入摩擦副表面造成设备异常磨损。
