适配多曲率板材加工的可调式弯曲模具结构

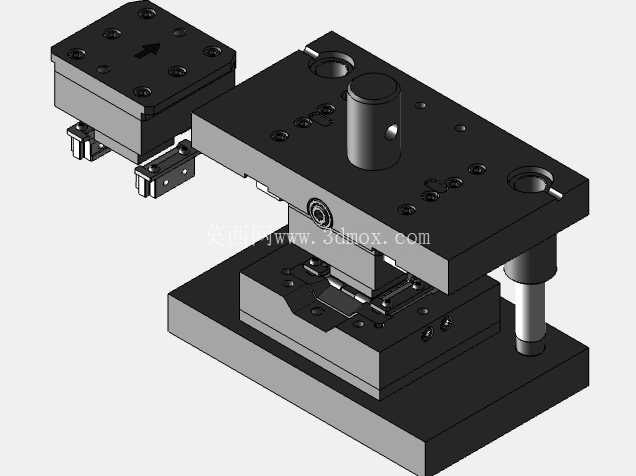

　　在金属板材冷弯成型的生产场景中，不同批次工件的曲率半径、折弯角度往往存在差异化需求，传统固定型腔的弯曲模具需要根据单一批次参数单独开模，不仅换模调试周期长，小批量多规格的生产任务下还会大幅提升工装成本，这套可调式弯曲模具正是针对这类痛点完成的结构设计。整套结构的核心调节逻辑围绕成型工作面的曲率连续可调展开，没有采用传统镶块拼接的阶跃式调节方案，而是通过多组独立可调的支撑顶块配合柔性成型面，实现一定范围内任意弯曲曲率的连续适配，支撑顶块沿模具基座的径向导轨排布，每个顶块的伸出量可通过端部的调节螺母独立锁定，调试时可根据目标板材的弯曲弧度逐点调整顶块位置，让柔性成型面完全贴合目标曲面轮廓，调整到位后通过侧面的锁紧销将所有顶块与基座刚性固定，避免成型过程中受板材反力出现位移偏差。

　　从安装边界来看，整套模具的上下模座采用标准压力机接口设计，模柄直径、安装孔位间距匹配通用开式压力机的装夹尺寸，不需要对现有冲压设备做额外改造即可直接装夹使用，模具闭合高度预留了足够的安全行程空间，适配不同厚度板材成型时的合模间隙调整需求，上下模的对中基准通过模座上的定位销孔保证，换模时可快速完成对位，减少调试阶段的试模次数。实际生产应用中，这套模具可覆盖常见的低碳钢板、铝合金板、不锈钢薄板的弯曲成型作业，尤其适合钣金加工车间的小批量定制生产、样件试制环节，比如机箱机柜的弧形面板加工、装饰类金属弯板、非标设备的弧形护罩制作等场景，不需要为每一种曲率单独储备模具，大幅减少车间的工装存放空间占用。

　　设计过程中重点考虑了成型过程的受力均匀性，所有顶块的受力点均对应布置在基座的加强筋位置，避免大吨位成型压力下基座出现局部变形，柔性成型面采用高强度耐磨合金钢制作，表面做了硬化处理，长期与板材摩擦也不会出现明显的拉毛、凹陷问题，同时成型面的边缘做了圆角过渡，避免板材弯曲过程中出现应力集中导致的开裂、起皱缺陷。调节机构的设计充分考虑了车间操作的便利性，每个调节点都做了刻度标识，操作人员可根据工艺卡片上的曲率参数直接读取调整量，不需要反复试凑调整位置，锁紧机构采用楔形自锁结构，相比普通螺栓锁紧的抗振性更好，连续冲压作业下也不会出现锁紧松动的问题。

　　模具的导向结构采用双侧导柱导套配合，合模过程中上下模的平行度偏差可控制在0.02mm以内，避免成型过程中出现偏载导致的板材厚度方向压伤、曲率不均问题，导套内部设置了储油槽，日常维护时只需定期加注润滑脂即可保证长期顺畅运行，不需要频繁拆解保养。针对不同厚度板材的成型需求，模具还预留了压边力调节的安装位，可根据板材的抗拉强度、延伸率特性加装不同刚度的弹性压边组件，防止弯曲过程中板材的非成型区域出现起皱、窜动问题，保证成型后工件的轮廓度公差满足常规钣金件的精度要求。整套结构没有采用复杂的非标定制元件，所有调节螺栓、锁紧销、导柱导套均采用通用标准件，后期维护更换时可直接采购标准配件，不需要单独定制加工，降低了模具的全生命周期使用成本。
