洗发水瓶身注塑成型模具结构设计

　　这套模具针对日化包装领域的长锥型洗发水瓶身开发，适配主流卧式注塑机的安装规格，模架采用标准三板式结构拆分，整体开合行程匹配瓶身320mm的轴向长度，预留的顶出空间足够让成型后的瓶坯完全脱离型腔，不会出现脱模刮擦侧壁的问题。日常量产场景中，这类模具主要对接日化包装供应链的注塑车间，单模次可完成1件瓶身的成型作业，适配PP、PETG等常用日化包装塑料原料，成型后的瓶身壁厚均匀控制在1.2mm，侧壁无明显熔接痕，可直接对接后续的吹瓶、印刷、灌装工序，不需要额外的二次修边处理。

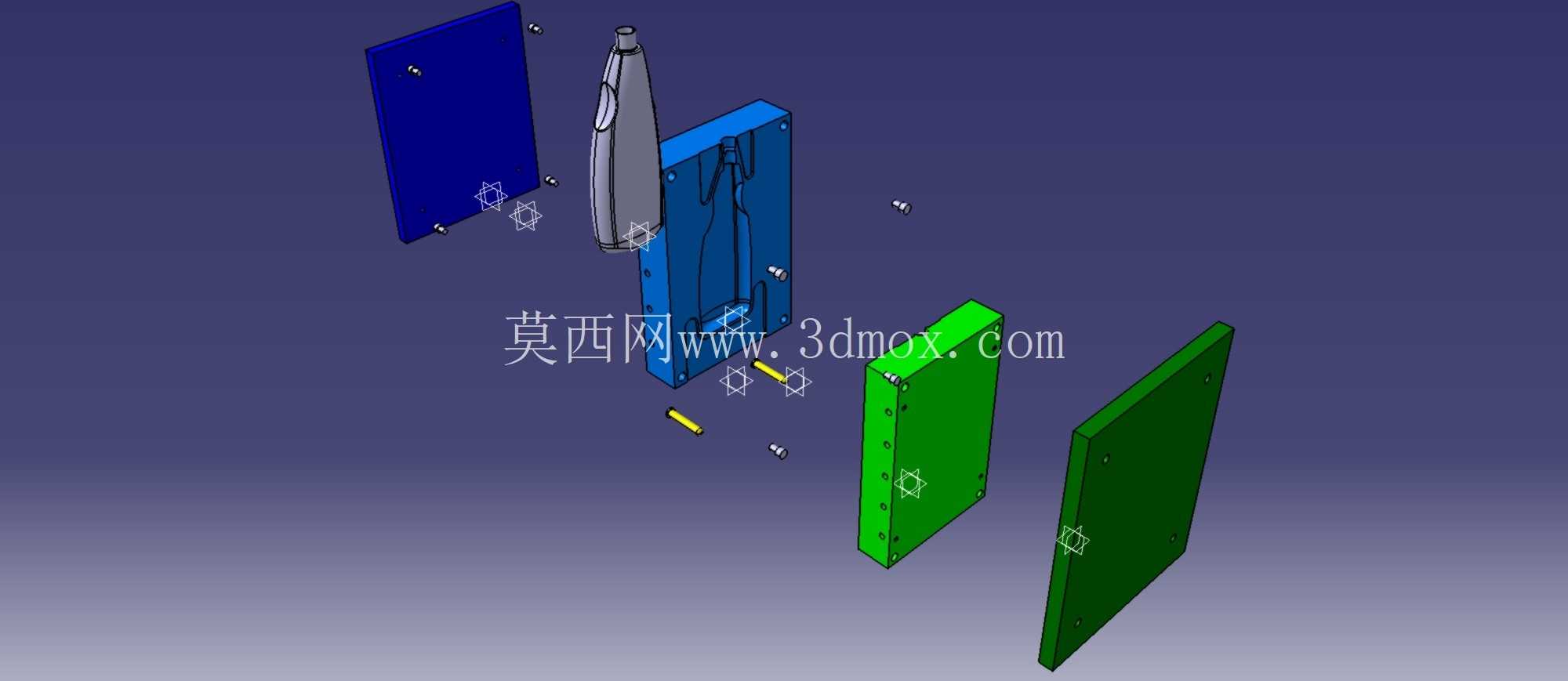

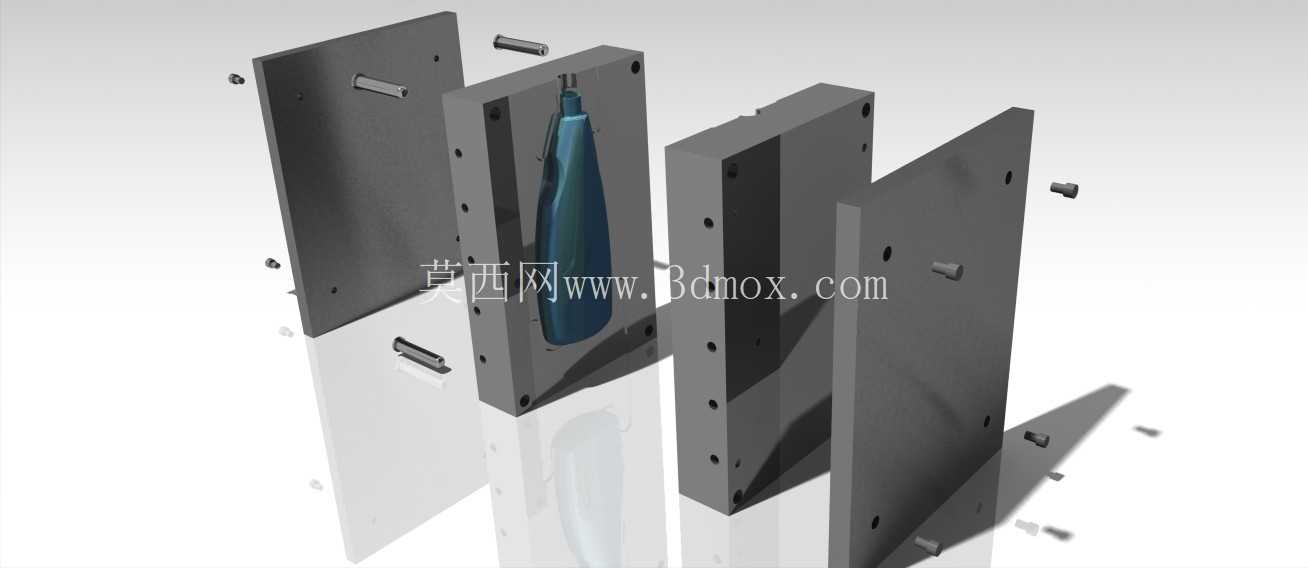

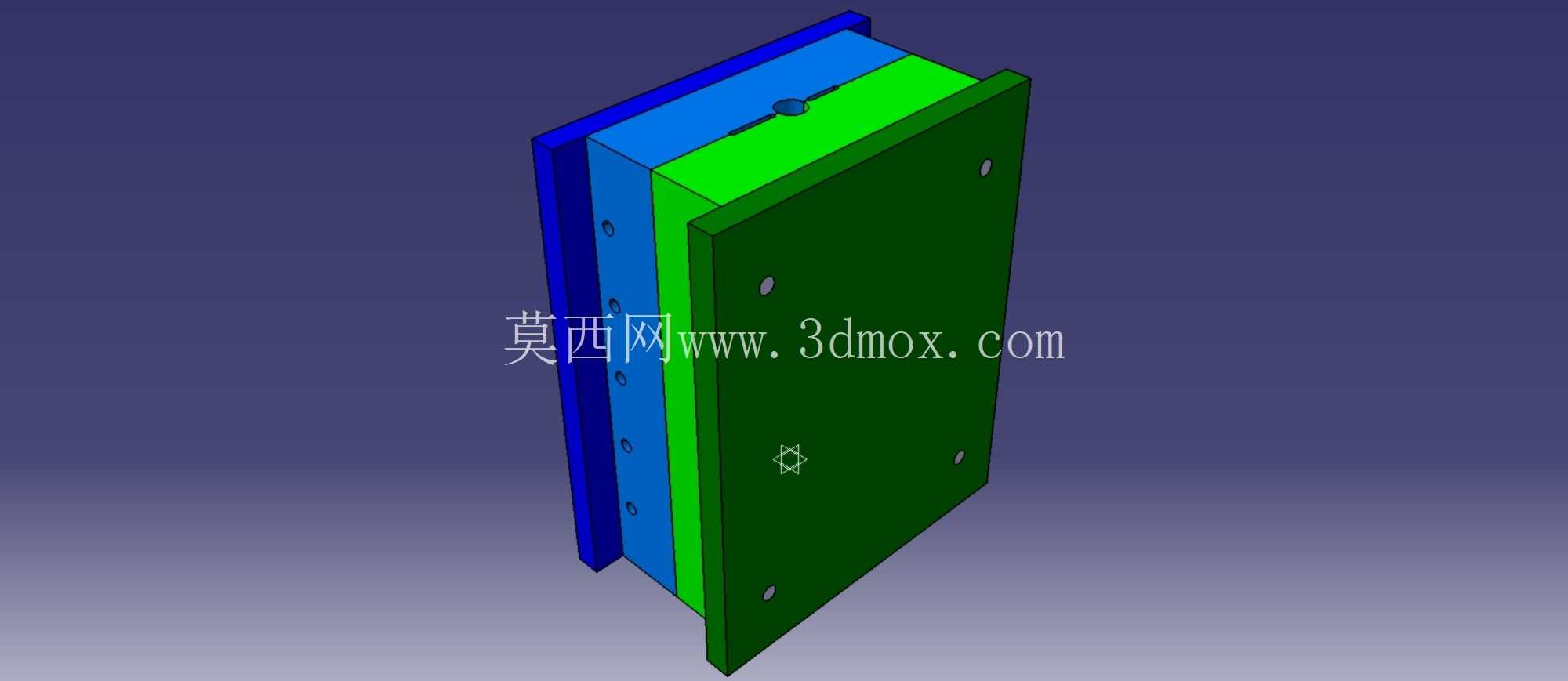

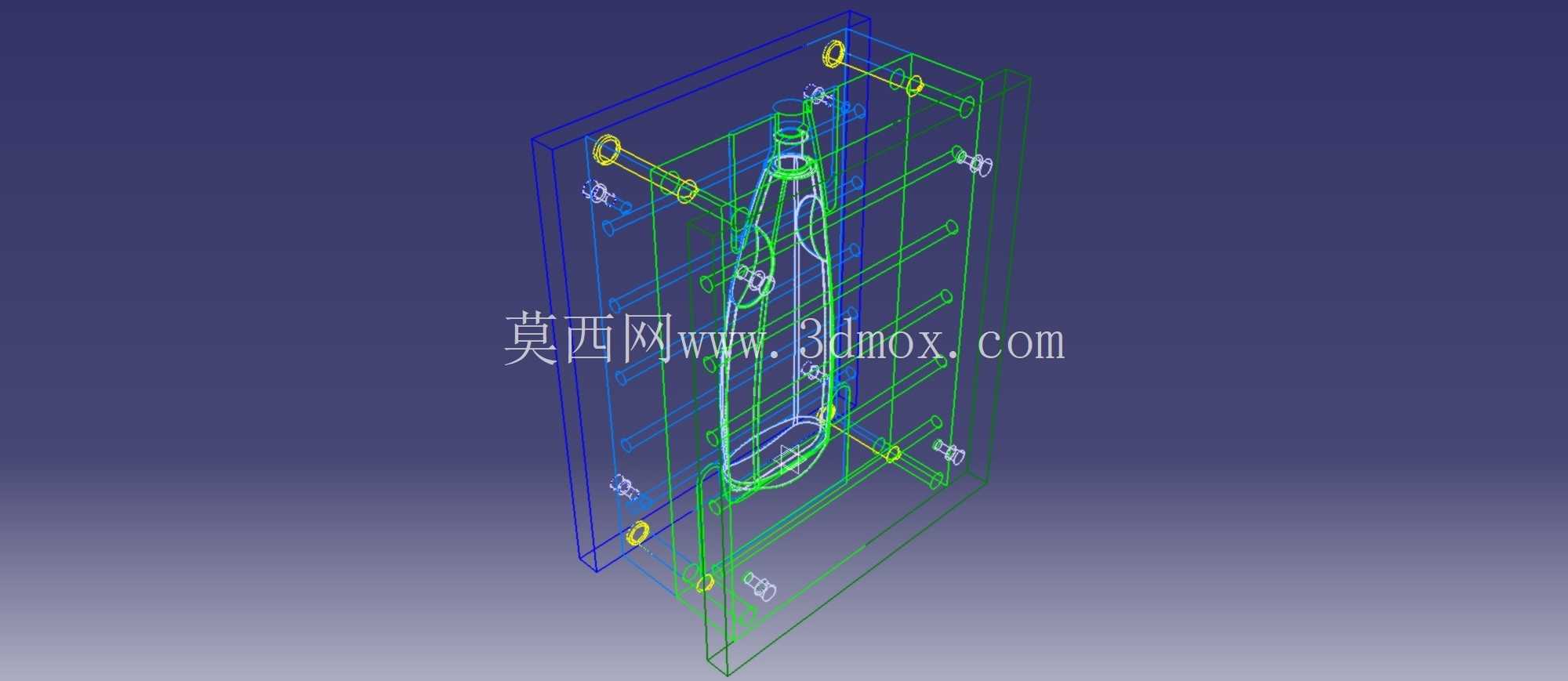

　　从结构设计逻辑来看，整套模具拆分了四个主要模板组件，两侧的外模板负责成型瓶身的外轮廓曲面，中间的两个内模块组合构成瓶身的内腔成型面，模板之间采用精密导柱定位，合模时的错位公差控制在0.02mm以内，避免成型后瓶身出现壁厚不均、飞边过大的问题。导向销钉均匀分布在模板的四个边角，开合模过程中模板滑动顺畅，不会出现卡滞、偏磨的情况，长期量产状态下能有效减少导套的磨损量，降低模具维护频次。浇注口设置在瓶身底部的中心位置，采用点浇口结构设计，开模时浇口凝料可自动拉断，不需要人工修剪浇口残留，成型后的瓶身底部浇口痕迹直径小于1.5mm，不影响后续的瓶底贴标与站立稳定性。

　　冷却水道沿着型腔曲面均匀排布，水道距离型腔壁的距离保持在15-20mm区间，进水与出水回路采用并联设计，保证成型过程中型腔各区域温度均匀，瓶身冷却收缩率一致，不会出现局部凹陷、变形的问题，单模次成型周期可控制在25秒以内，满足批量量产的效率要求。顶出机构采用顶板顶出设计，顶出力均匀分布在瓶身的底部端面，不会在瓶身侧壁留下顶杆痕迹，保证瓶身外观面的光洁度，脱模时配合适度的吹气辅助，可避免瓶身吸附在型腔内壁导致的脱模变形。模具的安装边界完全适配300吨级卧式注塑机的拉杆间距，模厚调节范围覆盖420-520mm，不需要额外加装垫板即可完成上机安装，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴尺寸，对接时不会出现溢料问题。

　　在细节设计上，型腔表面做了镜面抛光处理，粗糙度达到Ra0.8，成型后的瓶身外表面光洁度高，可直接进行透明材质生产或者表面烫印、丝印加工，不需要额外的抛光后处理。模板的锁紧斜面做了淬火处理，硬度达到HRC48-52，长期合模受压力作用不会出现塌陷、磨损，有效延长模具的整体使用寿命。排气槽开设在分型面的末端，槽深控制在0.02mm，既能顺畅排出型腔内的空气，避免成型时出现困气烧焦的问题，又不会让熔融塑料渗入槽内形成飞边。这套模具的结构拆分逻辑也兼顾了后期维护的便利性，各个成型模块都采用独立的螺钉固定，出现局部磨损时可单独更换对应模块，不需要整套模具返厂重修，减少产线停机维护的时间成本。针对洗发水瓶身的锥度曲面特征，型腔加工采用五轴铣削一次成型，曲面衔接处无接刀痕迹，成型后的瓶身曲面顺滑，手握时无突兀的棱角感，符合日化产品的人体工学握持要求。
