带法兰安装基座的锁紧式球头定位组件

在工装夹具快换、模具工位快速切换、自动化生产线定位单元的实际应用场景里，这类带法兰安装基座的球锁组件，是解决工位重复定位精度与装拆效率矛盾的核心执行部件。不同于传统螺栓紧固需要反复拧动、对位找正的操作逻辑，球锁的锁止动作依靠内部钢珠的径向胀出实现，整个锁止与释放过程仅需操作顶部的内六角驱动端，单步动作即可完成工位的固定或脱离，在需要频繁更换工装的冲压、压铸、装配工位上，能将单工位换型时间压缩到传统紧固方式的十分之一以内。

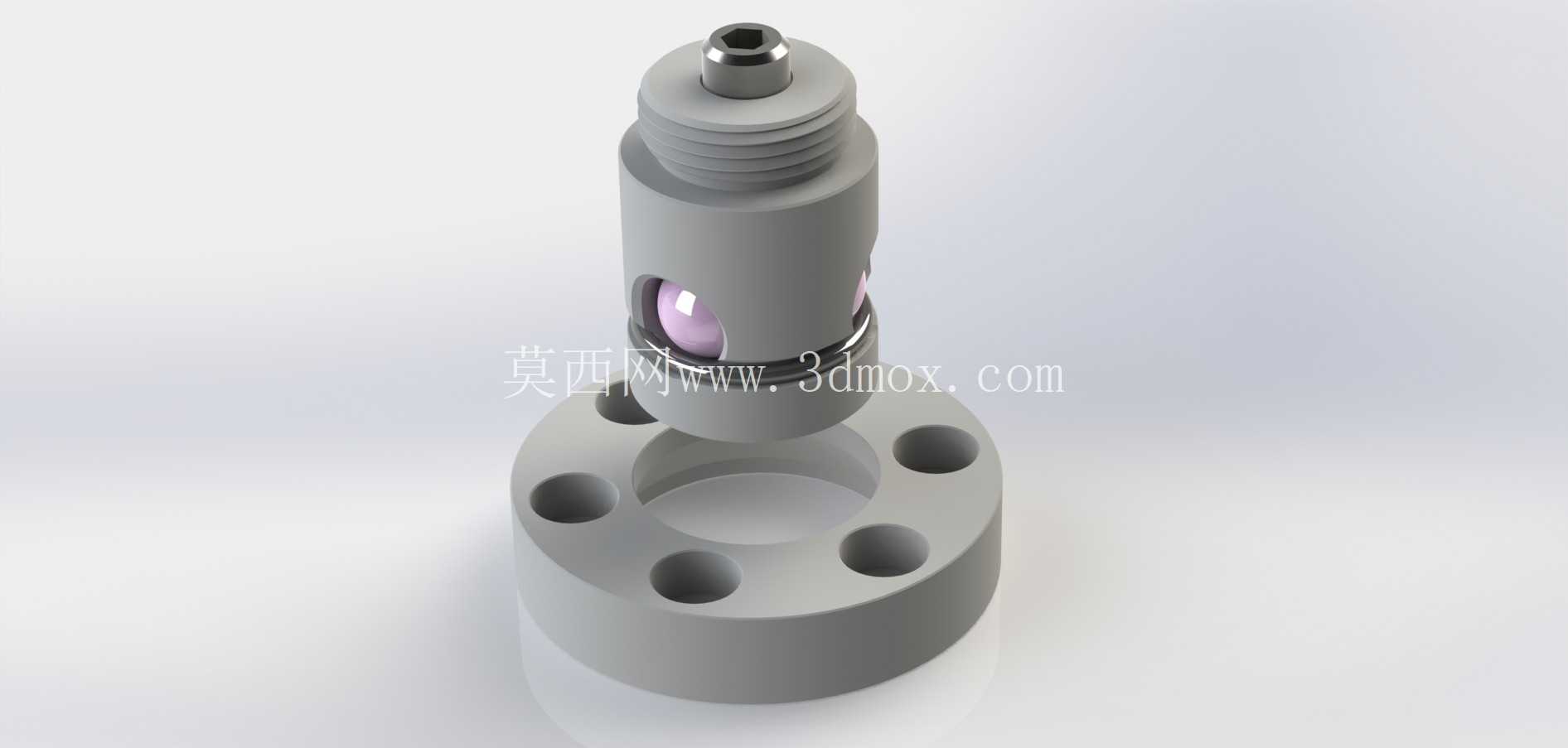

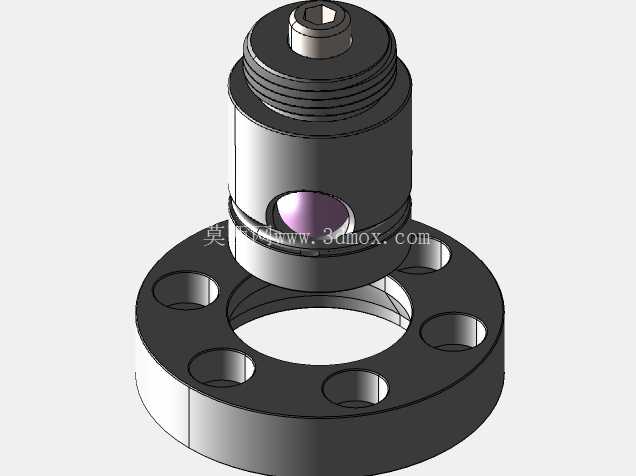

从结构设计逻辑来看，该组件采用一体式法兰基座作为安装承载，法兰盘上均匀分布六个安装通孔，安装时可通过内六角螺栓直接固定在设备基板或工装底板上，法兰基座与上部锁体为同轴一体化加工结构，从根源上避免了分体装配带来的同轴度误差，保证锁体轴线与安装面的垂直度控制在0.02mm以内，适配高精度定位场景的需求。锁体外壁上部加工有连续外螺纹，可根据实际安装板厚调整锁紧螺母的位置，适配不同厚度的对接工装板，安装边界的适配性更强，不需要针对不同板厚单独定制锁体长度。

锁体中部开有三个均匀分布的径向通孔，内部装配三颗高精度锁止钢珠，钢珠的行程由内部的锥面顶杆控制：当顶部驱动端顺时针拧动时，内部顶杆向下位移，锥面将钢珠沿径向向外顶出，钢珠突出锁体外壁后卡入对接工装的定位沉孔环形槽内，实现轴向与径向的双向锁止，此时钢珠与对接槽的接触为圆弧面接触，接触应力分布均匀，不会像圆柱销那样出现啃伤定位孔的问题，长期重复使用的定位精度保持性更好。当顶部驱动端逆时针拧动时，顶杆向上退回，钢珠在外部弹簧的作用下径向收回锁体内部，此时锁体与对接工装之间存在0.1-0.2mm的间隙，可直接将工装向上拔出完成拆卸，不需要额外撬动。

组件顶部的内六角驱动端采用标准对边尺寸设计，可使用常规内六角扳手操作，也可根据自动化需求改装为气动或电动驱动端，适配自动换工装的生产线场景。锁体中部外露的弹簧为复位弹簧，表面做了防锈钝化处理，可在常规车间环境下长期使用而不出现锈卡问题，弹簧的预紧力经过精准调校，既保证钢珠收回时不会出现卡滞，也不会在锁止状态下因为振动出现松脱。法兰基座的底面经过精磨处理，安装时与设备基板的贴合率不低于90%，避免安装倾斜带来的定位偏差，法兰盘上的安装孔采用沉孔设计，螺栓安装后头部不突出法兰底面，保证安装面的平整性。

在实际选型应用中，该类球锁的定位重复精度可达到0.01mm以内，完全满足精密工装、模具的快换定位需求，锁止状态下可承受最大10kN的轴向拉力与5kN的径向剪切力，适配绝大多数中小型工装、模具的承载需求。设计时需要注意对接工装的定位孔尺寸与锁体外径采用H7/g6的间隙配合，定位孔内的环形锁止槽深度需要与钢珠的突出量匹配，槽口做R0.5的圆角处理，避免钢珠锁止时出现应力集中。同时安装时需要保证锁体轴线与对接工装的插拔方向平行，偏角不超过0.5度，避免插拔时出现卡滞。不同于传统的圆柱销定位需要同时保证位置精度与配合间隙，球锁组件在安装时仅需要保证法兰基座的安装位置精度，后续更换工装时不需要反复找正，大幅降低了工装更换的操作难度，即使是没有经验的操作人员也能快速完成工装更换，不会出现装偏、装不到位的问题。在压铸模具的抽芯机构、焊接工装的快换压板、自动化装配线的托盘定位等场景下，这类球锁组件已经逐步替代传统的螺栓紧固与圆柱销定位，成为快换工位的标准配置部件，其结构紧凑、安装方便、锁止可靠、重复精度高的特性，也让它在更多需要快速装拆的机械结构中得到推广应用。
