帕杰罗TR4运动版散热器下安装铸造模具

　　这套模具对应帕杰罗TR4运动版车型的下部散热器安装构件生产，属于汽车散热系统配套的铸造工装，在整车零部件生产链路里，承担着散热器下部支撑、定位结构的批量成型任务，直接关系到散热器在发动机舱内的安装精度与长期使用稳定性。从实际生产场景来看，汽车散热器作为发动机冷却系统的核心换热部件，其下部安装结构需要同时兼顾支撑强度、装配公差匹配、抗振动疲劳的多重要求，这套模具的结构设计完全围绕这些实际工况需求展开。

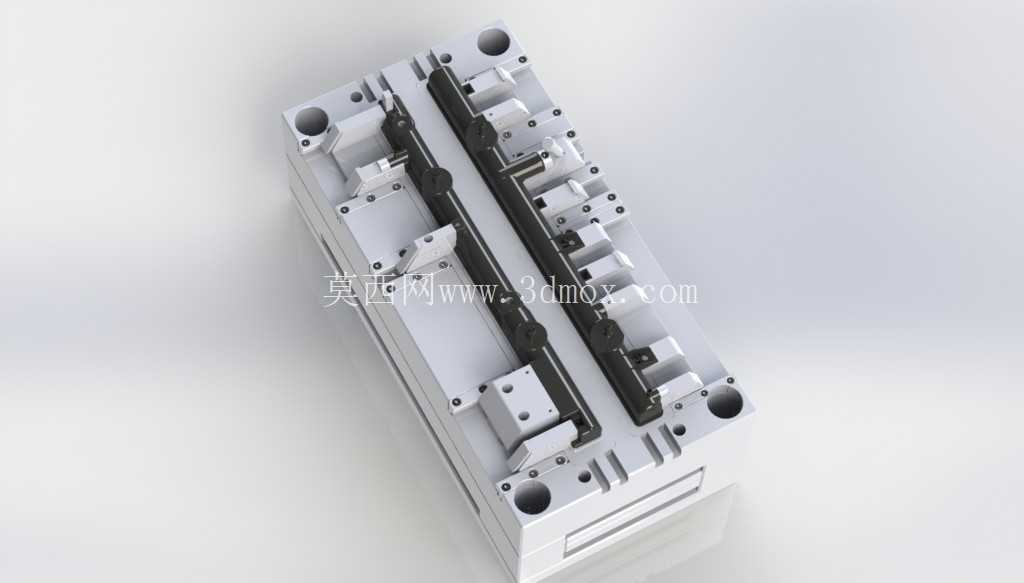

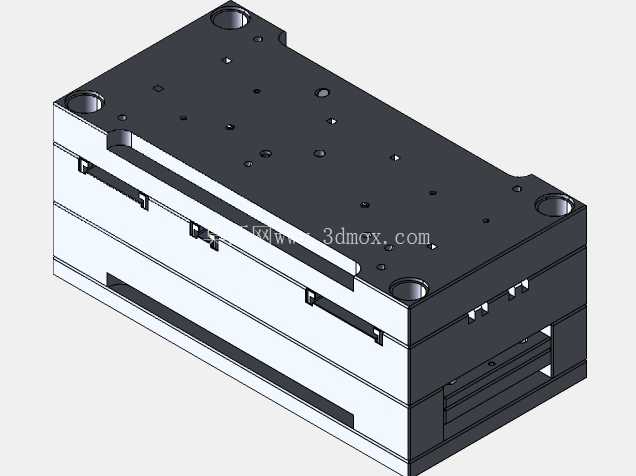

　　模具整体采用模架与成型型腔分体式的布局，模架部分预留了标准的机床装夹定位孔，上下模合模导向采用精密导柱结构，合模过程中可以保证型腔对位精度控制在0.02mm以内，避免铸件出现错边、飞边超差的问题，适配常规立式压铸设备的安装接口，不需要额外做改装就能直接上线生产。成型部分的型腔完全复刻散热器下部安装构件的复杂结构，针对构件上的安装支脚、定位卡扣、加强筋结构都做了对应的脱模斜度设计，其中深度超过15mm的筋位斜度设置为1.5°，既保证成型后铸件可以顺利脱模，不会出现拉伤、粘模的问题，也能把成型后铸件的尺寸公差控制在装配要求范围内，不需要后续做大量的机加工修正。

　　模具上还集成了多组顶出机构，顶杆的排布位置对应铸件的厚壁区域与结构加强点，顶出行程设置为28mm，顶出过程中受力均匀，不会因为顶出力不均导致铸件出现变形、顶白的缺陷。针对铸造过程中的排气需求，在型腔的末端、筋位交汇的死角位置都开设了深度0.08mm的排气槽，既可以让型腔内的空气在金属液充填过程中顺利排出，避免铸件出现气孔、充填不满的问题，也不会因为排气槽过深导致金属液溢出形成难以清理的飞边。

　　从安装边界来看，模具整体的长宽尺寸适配300吨级压铸机的装夹台面，模架厚度符合设备的开模行程要求，浇注口的位置设置在铸件的主支撑厚壁处，采用侧浇道进料的方式，金属液充填过程中流道平稳，不会出现卷气、冲刷型腔壁的问题，能有效提升铸件的内部致密性，保证成型后的零件在长期承受车身振动、温度交变的工况下不会出现开裂问题。这套模具的结构设计还考虑了批量生产的维护便利性，易损的型芯、镶件都采用模块化设计，生产过程中如果出现局部磨损，只需要更换对应的镶件就可以快速恢复生产，不需要整体返修模架，能有效降低批量生产过程中的工装维护成本。在实际试模验证阶段，这套模具成型的铸件安装孔位精度、支脚位置度都能满足整车装配的公差要求，铸件的壁厚均匀性控制在±0.3mm以内，成型后的零件经过振动测试、温度循环测试，都能达到散热器安装构件的性能要求，不需要额外做结构加强就可以直接进入装配环节。
