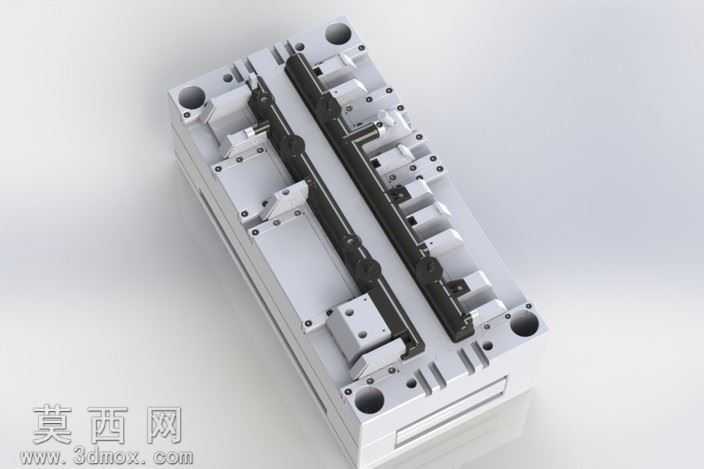

帕杰罗TR4电子体育配套工装夹具三维设计

本作品为针对帕杰罗TR4电子体育相关零部件加工设计的工装夹具三维模型，建模过程严格遵循机械加工工装的设计规范，以实际生产中的定位夹持需求为核心逻辑展开。建模阶段采用参数化设计思路，先完成基准底板的特征搭建，精准布置四角的安装定位孔与基准面，确保工装整体安装时的形位公差符合加工要求，底板上的减重槽、安装沉孔等细节均按照实际加工工艺逐一还原，避免出现无法落地的虚设特征。夹持模块的设计采用对称式排布思路，沿工装中轴线分布多组可调夹持单元，每个夹持单元包含固定基座、活动压块、调节锁紧件等子部件，活动压块的接触面做了仿形适配处理，能够与待加工零部件的曲面轮廓完全贴合，避免夹持过程中出现工件变形、定位偏移的问题，压块与基座之间的滑动导轨间隙、锁紧螺栓的行程都经过参数化校核，保证夹持行程范围适配对应零部件的尺寸公差。渲染阶段采用工业级写实材质方案，金属结构件统一赋予磨砂铝合金材质，调整材质的粗糙度、金属度参数还原实际工装的金属质感，活动接触面、定位销等易磨损部位赋予淬火钢材质，通过细微的材质色差区分不同功能的零件，渲染时采用45度侧光打光方案，清晰呈现工装的分层结构与装配关系，避免阴影遮挡关键的定位、夹持特征。模型的装配逻辑完全按照实际工装的装配流程搭建，所有零件之间的装配约束完整，不存在过约束、欠约束的问题，可直接用于生成工程图、开展干涉检查，也可导入仿真软件开展夹持受力分析、加工路径模拟等工作。设计过程中充分考虑了工装的通用性与可调性，部分夹持单元预留了位置调节的安装长槽，可适配同系列不同尺寸规格的零部件加工需求，减少同类型工件加工的工装开发成本，所有棱边均做了符合生产安全要求的倒角处理，避免实际使用过程中出现划伤操作人员的问题，整体结构紧凑，定位精度满足精密零部件的加工装夹要求。
