级进冲压成型模具装配结构设计

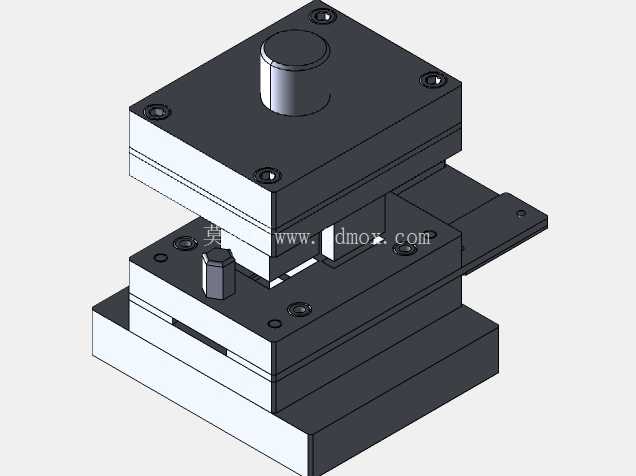

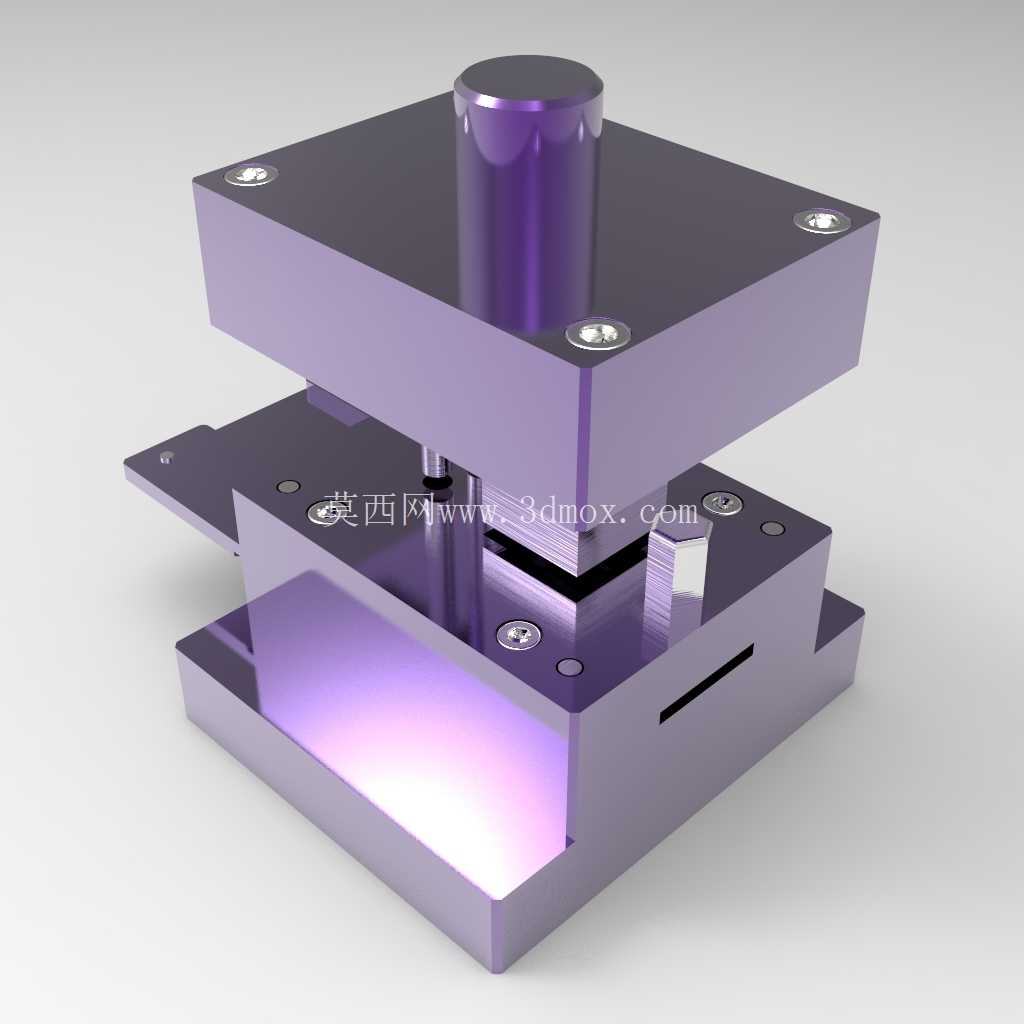

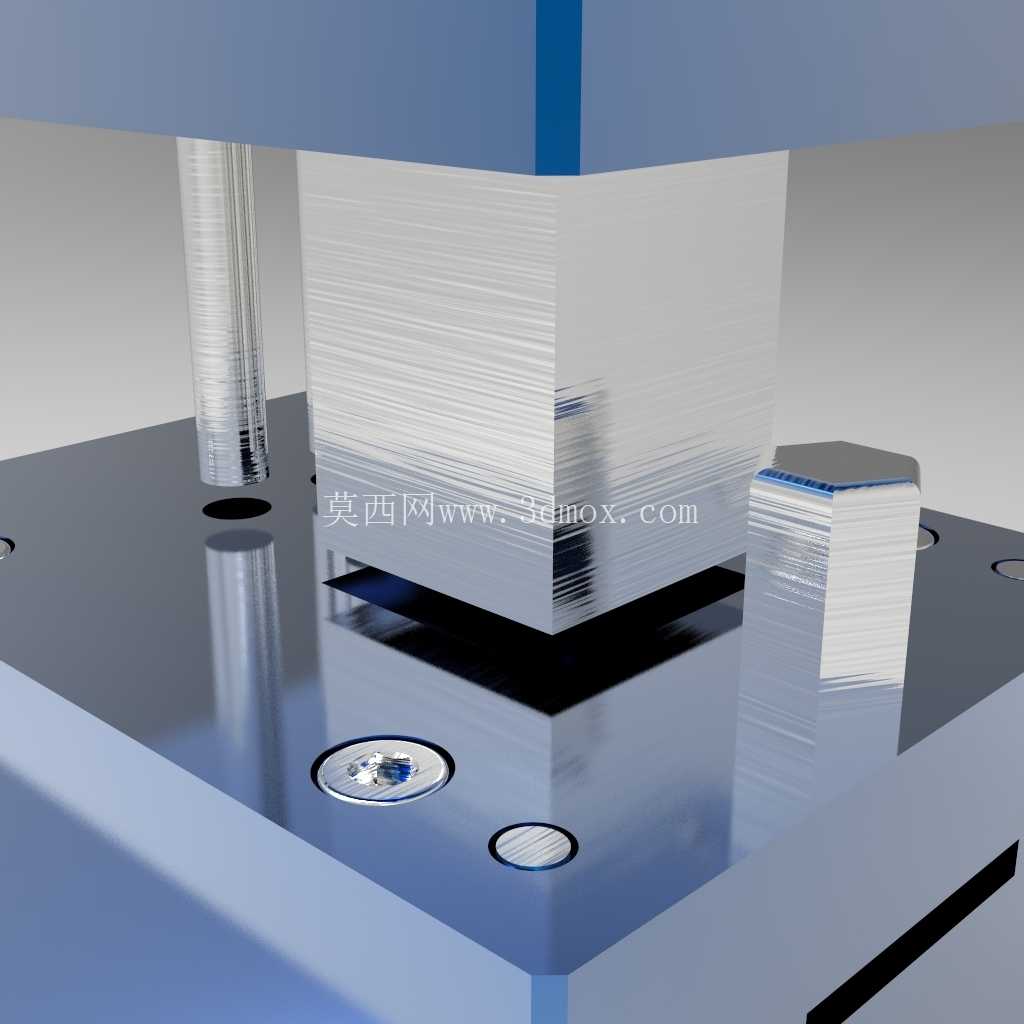

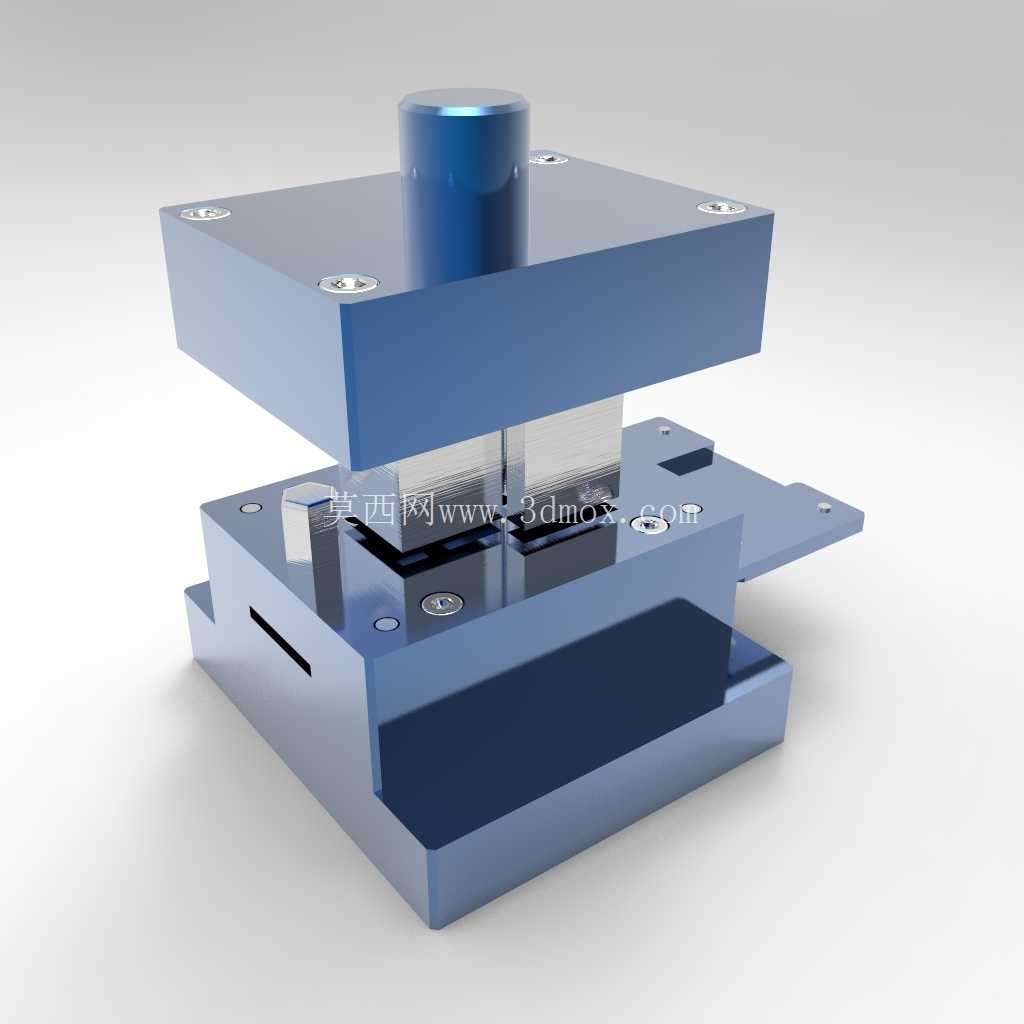

　　这套级进冲压成型工装，主要面向小型五金薄料零件的连续冲压生产场景，在五金冲压车间的高速冲床配套工位中使用，可完成单条料带的多工序连续冲裁、成型作业，替代传统单工序模分散加工的低效模式，减少工序间的料件转运、定位误差累积，适配批量五金件的连续化生产需求。整套模具采用上下模对合的经典模架结构，上模部分设置独立模柄作为与冲床滑块的连接接口，模柄与上模座采用同轴度定位设计，保证滑块往复运动过程中上下模的对中精度，避免啃模、毛刺超差问题。上模座通过内六角螺钉与卸料板、凸模固定板完成刚性连接，凸模安装位设置台阶定位结构，防止长期冲压作业中凸模出现轴向窜动，同时预留小间隙的让位槽，避免合模过程中凸模与凹模发生刚性碰撞。

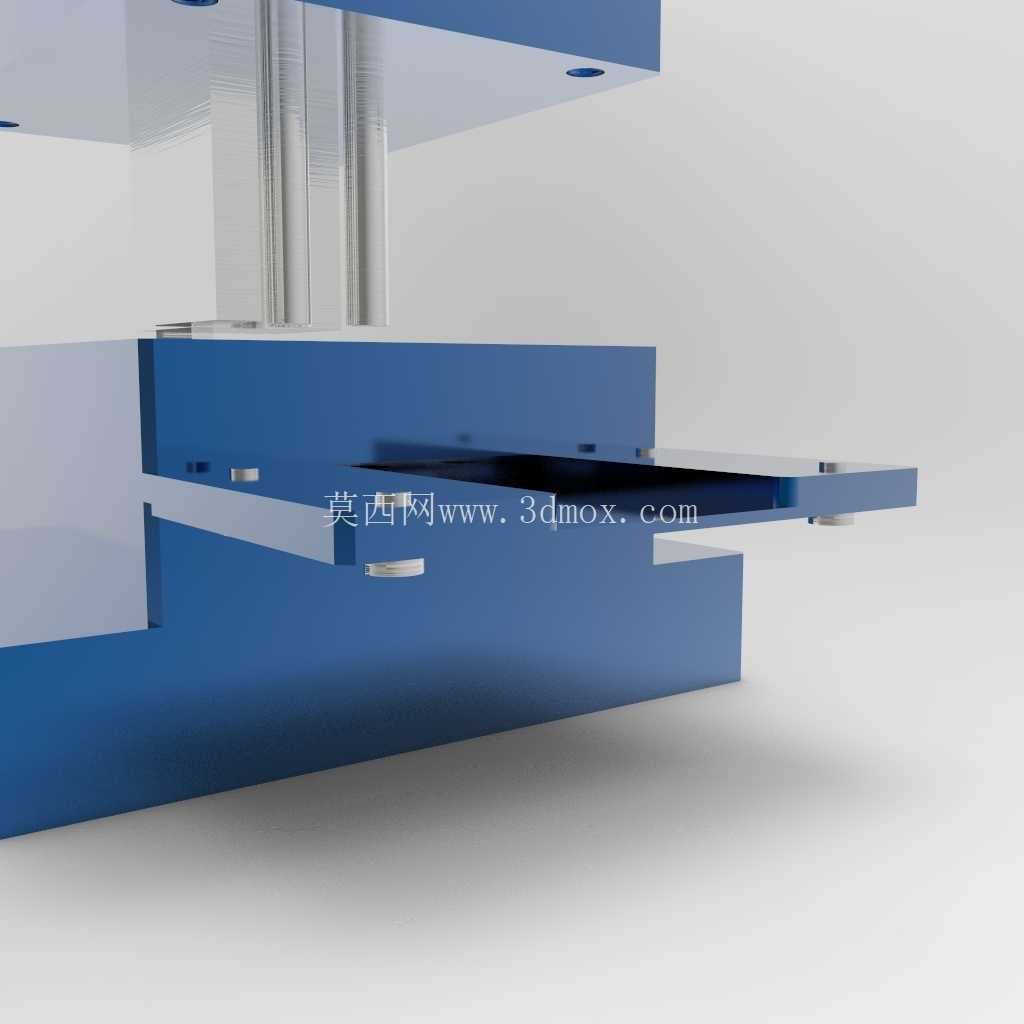

　　下模部分集成凹模、下模座与成型工位的定位挡料结构，料带通过导料板完成送料导向，每一次冲床行程对应一个步距的送料动作，可依次完成冲定位孔、冲裁外形、折弯成型、落料的全工序作业，无需人工在不同工序间周转料件。设计过程中优先考虑模架的受力均匀性，上下模座均采用加厚钢板加工，保证长期冲压载荷下模座不会出现翘曲变形，导柱导套组件布置在模架四角，采用滑动配合结构，导柱与导套的配合间隙控制在0.02mm以内，为上下模合模提供精准的运动导向，即使在高速连续冲压工况下，也能保证凸凹模的配合间隙均匀，延长模具刃口的使用寿命。

　　卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，冲压完成后上模回程时，卸料板可将箍在凸模上的料带平稳脱出，避免料带随凸模上行导致的变形、送料错位问题，同时卸料板在合模过程中可提前压紧料带，防止薄料冲压过程中出现料带翘曲、成型尺寸偏移。整套模具的安装边界适配常规开式可倾压力机的工作台尺寸，模柄直径适配通用冲床的滑块安装孔，下模座的安装槽位置与常规冲床工作台的T型槽间距匹配，无需额外制作过渡连接板即可完成安装固定。模具的闭合高度、开模行程均按照常规中小吨位冲床的参数范围设计，适配车间现有通用冲压设备的使用需求，无需单独定制专用压机即可投入生产。在成型工位的结构设计上，针对薄料折弯成型的回弹特性，凹模成型位预留了合理的回弹补偿角，保证成型后零件的角度尺寸符合公差要求，冲裁刃口部分采用斜刃口设计，降低冲裁过程中的冲裁力，减少冲床的载荷冲击，同时降低刃口的磨损速度。各工位的步距定位采用侧刃粗定位+导正销精定位的组合方式，侧刃先在料带侧边冲出定距缺口，完成送料步距的初步定位，后续工位的导正销插入预先冲好的定位孔中，完成精确定位，将送料步距误差控制在0.01mm以内，保证各工位的成型位置精度，避免出现孔位偏移、外形错边等质量问题。

　　模具的所有易损件均采用快换结构设计，凸模、凹模镶块通过螺钉与销钉固定，当刃口出现磨损、崩缺时，无需拆卸整套模架，即可快速更换对应镶块，减少生产线的停机维护时间。在实际生产场景中，这类级进模可用于生产小型五金连接片、电子五金端子、家电五金配件等薄料冲压件，相比单工序模具，生产效率可提升3-5倍，同时减少人工操作的安全风险，操作人员仅需完成料带上料、成品收集的简单操作，无需在每个工序间手动取放料件，降低冲压作业的安全隐患。整套结构的导向、定位、卸料、成型各模块的布局紧凑，在有限的模架尺寸内集成多道加工工序，模架的整体刚性满足每分钟100-150次的连续冲压作业需求，长期运行过程中各连接部件不会出现松动、移位问题，成型零件的尺寸一致性稳定，可满足批量生产的质量管控要求。
