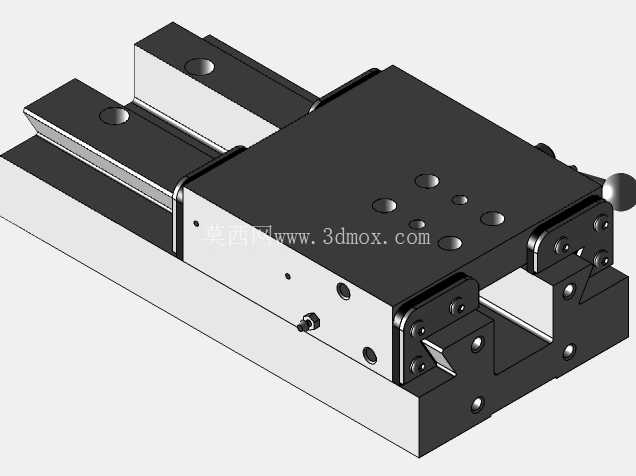

燕尾运动块直线导向滑动组件

　　在各类需要精准直线往复运动的工装夹具、小型专用机床、检测工位滑台以及自动化送料机构中，燕尾结构的运动块是应用极为广泛的导向承载部件，这类结构依靠燕尾形的配合面实现滑动副的自导向与侧向约束，相比普通平导轨结构，不需要额外加装压条就能承受垂直于滑动方向的倾覆力矩，在安装空间受限、负载方向存在偏载的场景下优势十分明显。这款燕尾运动块的设计核心围绕配合精度与运动顺畅度展开，配合面的角度采用行业通用的55度燕尾倾角，这个角度经过长期工程验证，既能够保证足够的导向接触面积分散接触应力，避免长期滑动后出现局部磨损塌陷，又不会因为倾角过小导致滑动副自锁、需要施加过大的驱动力才能推动滑台移动。

　　从结构细节来看，运动块的主体为一体式切削加工结构，没有采用拼接焊接的形式，避免长期受交变载荷时拼接位置出现形变错位，影响滑动精度。燕尾配合的两个斜面都预留了刮研余量的设计基准，实际生产装配时可以通过配刮来调整配合间隙，既可以满足轻载高速滑动场景下的小间隙低阻尼需求，也可以通过调整塞铁的压紧量适配重载低速、需要较强抗振性能的切削工位使用。安装边界方面，运动块的顶面与侧面都设计了统一规格的螺纹安装孔位，孔位间距按照通用工装的安装模数设置，不需要额外加工转接板就可以直接固定载具、刀具座或者检测探头，底部的燕尾滑槽长度覆盖了常用的100-300毫米行程范围，两端设计了限位凸台的安装位，可以直接加装行程限位块或者缓冲胶垫，避免滑台超程脱出。

　　在实际应用场景中，这类燕尾运动块常被用在小型台钻的进给滑台、工装夹具的换位滑动座、丝网印刷设备的网版调整机构以及木工机械的靠模移动组件上，相比直线导轨加滑块的组合，燕尾结构的抗粉尘、抗切屑能力更强，在铸造车间、木工加工车间这类多粉尘多碎屑的工况下，不需要加装复杂的防护罩就能长期稳定运行，日常维护只需要定期在配合面涂抹润滑脂即可，维护成本远低于精密滚动导轨。设计过程中特意对运动块的棱边做了倒角处理，所有安装孔的孔口都做了沉头锪平，避免装配时螺栓头突出干涉滑动，同时也减少了尖锐棱边划伤操作人员的风险。滑动面的粗糙度设计要求控制在Ra1.6以内，既保证滑动时的顺畅度，又不会因为表面过于光滑导致润滑脂无法留存，出现干磨加剧磨损的问题。

　　针对不同的使用场景，运动块的材质可以根据负载等级选择，轻载场景下可以采用高强度铝合金做硬质阳极氧化处理，降低整体重量提升移动响应速度，重载场景下则可以采用铸铁件做时效处理后加工，保证长期使用的尺寸稳定性，不会因为应力释放导致配合间隙变大、运动精度下降。在装配逻辑上，燕尾运动块与配套导轨的配合采用配作加工的工艺思路，建模时已经预留了0.02-0.05毫米的配合间隙调整量，装配时不需要额外修磨主体，只需要调整侧边的塞铁螺丝就能获得合适的滑动阻尼，既不会出现间隙过大导致的滑动窜动，也不会因为间隙过小出现卡滞。对于需要频繁调整位置的工位，还可以在运动块上加装锁紧手柄，调整到目标位置后直接锁紧即可固定，不需要额外加装锁紧机构，进一步简化整体设备的结构设计。
