矿用提升设备配套德马格导绳装置结构

在矿山竖井提升、桥式起重机起升、电葫芦卷扬作业场景中，钢丝绳多层缠绕时的乱绳、咬绳、跳绳问题，一直是影响起升作业安全、缩短钢丝绳使用寿命的核心痛点，德马格结构的导绳装置，正是针对这类工况开发的钢丝绳导向约束部件，其核心作用是在卷筒转动收放钢丝绳的过程中，强制引导钢丝绳沿卷筒绳槽逐圈有序排列，避免钢丝绳交错挤压、偏磨跳槽，从结构层面降低断绳风险，减少设备运维过程中的换绳频次。

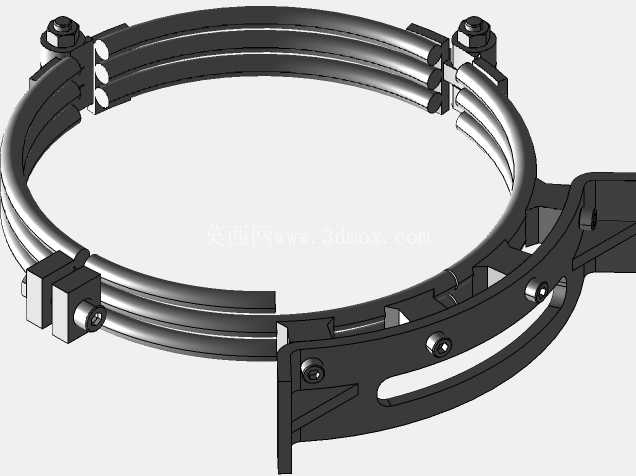

从结构设计逻辑来看，该导绳装置采用剖分式环形抱箍作为主体承载框架，整体由三段弧形梁拼接组成完整的环形基体，拼接位置采用螺栓副实现锁紧固定，这种剖分设计无需拆解卷筒端的传动部件即可完成导绳器的安装与更换，大幅降低现场运维的拆装工作量。环形基体的内侧设置多道平行的弧形导向肋，肋条的圆弧曲率与对应卷筒的外圆曲率完全匹配，安装后导向肋与卷筒外圆保留2-3mm的均匀间隙，既不会剐蹭卷筒表面的绳槽镀层，也能对钢丝绳形成径向的约束限位，避免钢丝绳在收放过程中从绳槽内弹出。

导绳装置的出线侧设置一体化的导向支座，支座上开有长圆形的钢丝绳过绳槽，槽口边缘做R3-R5的圆弧倒钝处理，避免钢丝绳高速滑动时被锐边切割损伤；过绳槽的宽度比适配钢丝绳直径大1.5-2mm，既可以限制钢丝绳的轴向窜动范围，也不会因间隙过小卡滞带油的钢丝绳。导向支座与环形基体之间设置加强筋结构，筋板沿受力方向布置，可承受钢丝绳偏斜时产生的径向分力，避免长期受力出现支座变形、焊缝开裂的问题。环形基体上的所有连接螺栓均采用防松设计，螺栓头部加装止动垫片，适配矿山、车间等存在持续振动的作业场景，避免螺栓受振松脱导致导绳器移位失效。

从安装边界尺寸来看，该导绳器的环形内径根据适配卷筒的直径做匹配设计，以适配直径300mm卷筒的规格为例，环形基体内径为305mm，整体轴向宽度为120mm，出线侧导向支座的外伸长度为85mm，安装时需保证导绳器的环形中心与卷筒的回转中心完全同轴，过绳槽的中心平面与卷筒出绳位置的绳槽中心对齐，导绳器的轴向移动行程需覆盖卷筒整个绳槽的排布长度，两端预留10-15mm的安全行程余量，避免导绳器移动到卷筒端部时与轴承座、端盖等部件发生硬碰撞。

实际工况应用中，这类导绳器可适配直径12-20mm的起重用钢丝绳，适配卷筒的绳槽节距与钢丝绳直径匹配，导绳器随卷筒的转动通过传动副实现轴向同步进给，进给速度与钢丝绳的缠绕速度完全匹配，保证每一圈钢丝绳都能准确卡入对应的绳槽内。相比传统的铸铁整体式导绳器，这种多段拼接的钢结构导绳器抗冲击性能更强，在钢丝绳出现瞬间跳动、重载偏拉的工况下，不会出现铸铁件脆裂的问题，同时导向接触面的磨损后可单独更换弧形导向肋条，无需整体更换整个导绳器，降低长期使用的备件成本。在结构建模过程中，需重点校验环形基体拼接位置的螺栓强度、导向支座的抗弯截面模量，以及过绳槽处的接触应力，确保在钢丝绳最大偏角1.5°的工况下，所有受力部件的安全系数不低于4倍，满足起重设备的安全规范要求。
