DIN导轨安装式电缆管线固定夹结构

在工业电气柜布线、自动化生产线走线、机床电控系统排布场景中，线缆与气动液压管线的有序固定一直是影响设备运维效率、布线整洁度的核心环节，这款适配DIN标准导轨的电缆管夹，正是针对这类场景开发的管线固定元件。不同于传统的扎带、粘贴式固定座，该管夹采用卡扣式导轨安装结构，无需额外打孔攻丝，可直接卡装在行业通用的35mm标准DIN导轨上，安装位置可沿导轨轴向自由滑动调整，适配柜内不同位置的走线需求，后期运维调整管线走向时，无需拆卸导轨或破坏安装面，仅需拨动卡扣即可调整固定点位，大幅降低布线改造的工作量。

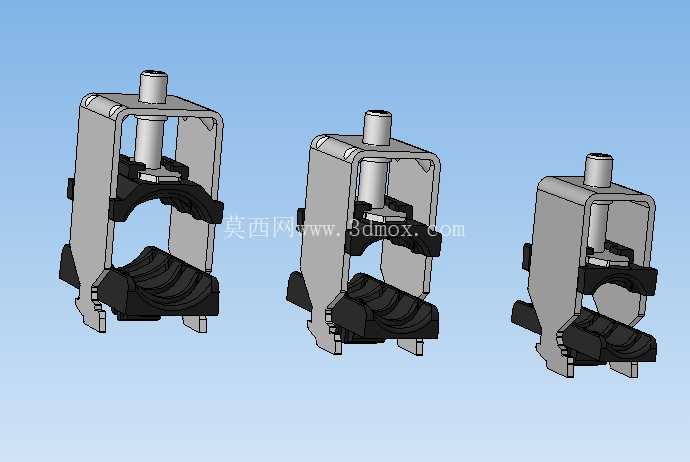

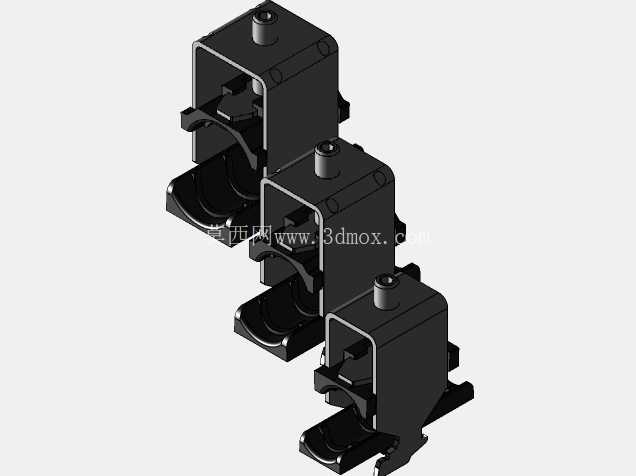

从功能结构来看，该管夹采用上下分体式夹持设计，下半部分为适配不同管径的弧形夹持槽，槽内带有防滑齿纹结构，夹紧管线后可避免管线受拉扯时出现轴向窜动，上半部分为带导向柱的压紧结构，通过顶部的锁紧件可调节夹持开度，适配LF14-18-22规格范围内的不同外径电缆、波纹管、气动软管，单夹可同时夹持多根小直径管线，也可单根固定大直径护套管，夹持力均匀分布在管线圆周方向，不会出现局部应力集中损伤线缆外皮的问题。主体框架采用金属冲压成型结构，相比全塑料材质的管夹，抗老化性能、抗冲击强度更优，可适应工控柜内-20℃到70℃的工作温度范围，夹持接触部位采用耐磨工程材质，既保证足够的摩擦力，又不会长期夹持后出现材质蠕变导致夹持力下降。

设计过程中，首先明确了安装边界为标准DIN导轨的卡装尺寸，导轨卡槽的卡扣尺寸严格遵循EN60715标准中35mm导轨的安装公差，卡扣带有防脱倒刺，卡装到位后可承受50N以上的垂直拉拔力，不会因设备振动出现松脱。整体外形采用窄型设计，宽度控制在20mm以内，在导轨上密集排布时不会占用过多安装空间，相邻管夹之间可紧密贴合，适配多管线密集布线的场景。夹持槽的弧度经过多轮迭代验证，针对常用的PVC电缆、PP波纹管、PU气动管的外径公差做了适配，当夹持管径在标称范围内时，弧形槽与管线外壁的贴合率可达85%以上，避免局部点接触压伤管线。顶部的锁紧结构采用内六角与一字槽兼容的驱动形式，既可以用电动工具快速锁紧，也可以在狭小空间内用一字螺丝刀手动调整，适配不同的安装作业场景。

在实际应用中，这类管夹常被用在PLC控制柜的进出线位置、伺服电机的动力线缆与编码线缆分离布线、机器人拖链末端的管线固定、机床操作站的走线排布场景，相比传统的金属卡箍，其安装效率提升60%以上，且不会出现金属边缘割伤线缆的风险；相比粘贴式固定座，不会因胶层老化出现脱落问题，尤其适配有振动的设备安装场景。设计时还考虑了管线的弯曲半径要求，夹持位置距离线缆弯曲拐点预留了足够的直线段，避免线缆在夹持点处出现过度弯折导致线芯断裂或护套管开裂。整体结构无多余突出棱角，所有边缘都做了倒圆角处理，布线作业时不会划伤操作人员手部，也不会刮破相邻管线的外皮。

从安装流程来看，作业时先将管夹的下卡扣卡入DIN导轨的一侧，按压上卡扣即可完成底座固定，随后将管线放入夹持槽内，调整好管线的排布余量后，拧紧顶部的锁紧件即可完成固定，拆卸时仅需用一字螺丝刀撬动卡扣的解锁位，即可将管夹从导轨上取下，可重复多次拆装使用，不会出现结构损坏。针对不同的布线需求，该管夹还可与同系列的导轨安装线槽、理线架配合使用，构建完整的柜内布线体系，让强弱电分离布线、不同功能管线分区固定的要求更易落地，减少线缆之间的信号干扰，提升设备整体的电磁兼容性能。
