高组装法兰型直线导轨滑块组件

在各类需要精准直线往复运动的工业装备里，这类线性导轨组件是核心导向承载部件，从数控加工设备的进给轴、自动化生产线的移栽模组，到检测设备的位移平台、3C电子组装的滑台机构，都能见到同结构产品的应用。区别于传统的滑动导向结构，这类滚动式直线导轨依靠滑块内部的循环滚珠结构，将滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即便在高速往复工况下也能保持稳定的传动效率，同时长期运行的磨损量远低于滑动导轨，能长期维持设备的运动精度。

从结构设计逻辑来看，这款导轨滑块采用高组装系列的法兰型滑块构型，滑块本体通过多组安装螺栓孔实现与负载台的刚性连接，法兰边的安装孔位布局适配多数通用安装场景，不需要额外加工转接板就能直接固定在移动工作台上，降低了设备集成的加工成本。导轨部分采用标准轧制或磨削成型的滚道结构，滚道与滚珠的接触采用圆弧沟槽设计，接触角经过优化，能够同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷，在单滑块偏载或者多滑块并联使用的场景下，都能保持足够的支撑刚性，不会出现侧向卡滞或者精度偏移的问题。滑块两端的绿色端盖除了起到滚珠循环回流的导向作用外，还集成了密封结构，能够阻挡加工过程中产生的切屑、粉尘进入滑块内部的滚道区域，避免滚珠或者滚道表面出现磨粒磨损，延长部件的实际使用寿命，端盖内侧还预留了润滑脂的存储空间，能够在长期运行过程中持续为滚道和滚珠提供润滑，降低日常维护的频次。

从安装边界的尺寸设计来看，导轨的截面尺寸、滑块的安装孔距、滑块整体的高度都遵循通用的行业互换标准，同规格的产品可以直接替换不同厂商的同型号导轨滑块，不需要对现有设备的安装基面做二次修改，大幅降低设备维护的替换成本。导轨上的沉头安装孔按照标准间距排布，安装时可以通过内六角螺栓直接将导轨固定在加工好的设备基面上，基面只需要按照要求保证平面度和直线度，不需要额外做复杂的定位结构，配合滑块上的预紧调整设计，可以根据实际使用的工况需求调整滑块与导轨之间的预压力，在高精度轻载场景下可以选用微预压结构降低运行阻力，在重载冲击场景下可以选用中预压或者重预压结构提升整体刚性，避免高速启停过程中出现间隙晃动。

在实际选型应用过程中，这类导轨组件需要根据设备的行程长度选择对应长度的导轨本体，根据负载的重量、运动速度、加速度以及受力方向确定滑块的数量和规格，比如在长行程龙门结构的设备中，通常会采用两根导轨平行布置，每根导轨配置两个滑块的安装方式，来抵消长行程带来的结构变形，保证运动过程中的平行度和直线度。滑块内部的滚珠循环路径经过优化设计，在运动过程中滚珠的回流顺畅，不会出现卡顿或者异响，即便在高速运动工况下也能保持较低的运行噪音，适合对作业环境噪音有要求的精密装配场景。另外滑块侧面和端面预留的润滑注油口，可以直接对接自动润滑系统，在自动化生产线的长期无人值守运行场景下，能够按照设定的周期自动补充润滑脂，不需要人工定期停机注油，提升设备的整体运行效率。

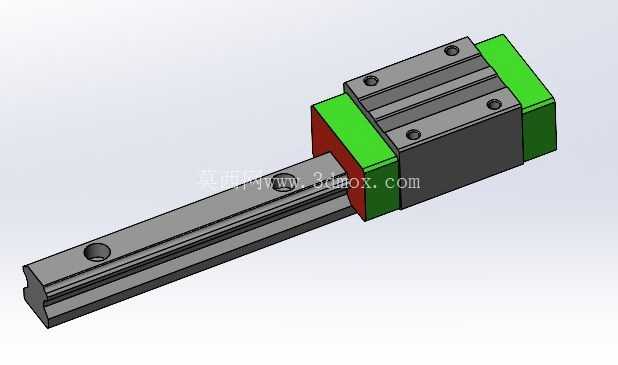

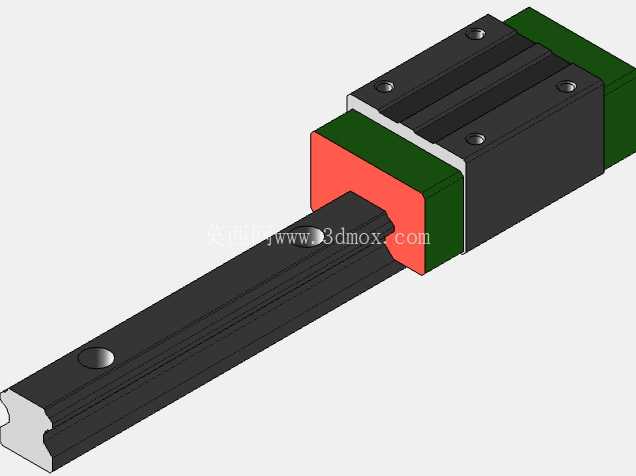

从建模细节来看，这个三维模型完整还原了导轨的滚道轮廓、滑块的安装孔位、端盖的密封结构以及导轨上的安装沉孔细节，所有配合面的尺寸都按照实际产品的公差要求做了对应处理，在做设备整体装配仿真的时候，可以直接导入模型做干涉检查，验证安装过程中是否会和周边的管线、其他结构件产生位置冲突，也可以基于这个模型做安装基面的公差分析，提前核算导轨安装后的精度偏差范围，给后续的实际加工装配提供准确的参考依据。
