双开门移动式工业物料存储架结构设计

　　这款双开门移动式存储架的设计，最初是针对车间内零散工装、加工辅料、待检小零件的定点存放需求做的方案，之前车间里零散物料要么堆在普通工作台面上占用操作空间，要么用无围挡的层架存放，拿取其他物料时容易碰落小零件，清扫地面时挪动也不方便，所以在结构上做了针对性的调整。整体框架采用矩形薄壁管材做主体承力结构，主立柱的截面尺寸选了常规仓储设备通用的规格，单根立柱的壁厚控制在1.2mm，兼顾承重能力和整体重量，不会因为自重过大导致移动费力。

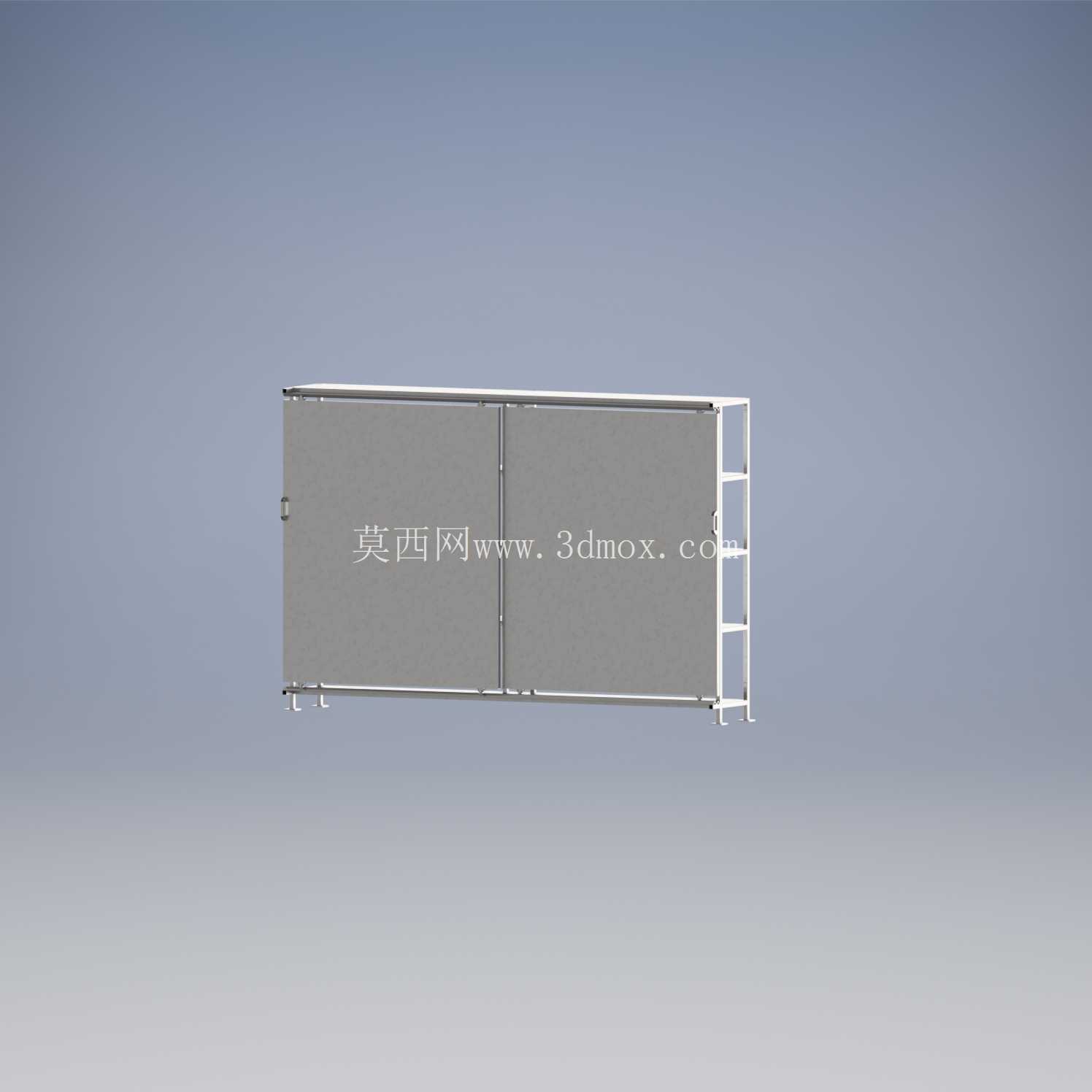

　　架体的整体宽度控制在1800mm，高度为1500mm，深度为600mm，这个尺寸边界是参考了车间内部人行通道的常规宽度，以及普通加工工位旁的预留空间确定的，既不会占用过多通道面积，也能保证内部有足够的存储容积。双开门结构采用了对开式平板门设计，门体和框架之间用隐藏式合页连接，门的外侧没有突出的五金件，避免人员过往时被磕碰，门体关闭后可以完全遮挡内部存放的物料，防止车间内的切削液飞溅、打磨粉尘落在物料表面，对于需要保持清洁的工装夹具、精密量具存放场景适配性很强。门体上加装了简易的插销式锁止结构，不需要复杂的锁具，日常使用时可以快速开合，需要临时管控存放物料时也可以加装挂锁。架体底部的四个角位置安装了低重心万向脚轮，其中两个脚轮带刹车止动结构，当需要固定存放位置时，踩下刹车就可以保证架体不会被意外推动，需要调整存放位置、或者做车间整体清扫时，解锁刹车就可以单人推动移位，不需要额外的搬运工具。框架内部的层板采用可调节孔位设计，立柱上每隔50mm冲有标准的调节孔，用户可以根据存放物料的实际高度调整层板间距，不管是存放高度较高的工装盒，还是扁平的零件托盘，都能找到合适的层板位置，不会出现空间浪费的情况。

　　在设计过程中，特意做了受力仿真验证，每层搁板的均匀承重可以达到80kg，完全满足常规车间零散物料、工装配件的存放承重需求，框架的整体受力变形量控制在0.5mm以内，长期满载存放也不会出现框架变形、门体开合卡滞的问题。架体的侧边预留了可选装的附件挂孔，后续如果需要在侧面加装工具挂板、文件盒支架，不需要额外打孔，直接用标准卡扣就可以固定，拓展性比较强。和常见的开放式仓储货架不同，这款带封闭门的存储架更适合放在加工工位旁、车间通道边、或者质检区域旁，用来存放需要防尘、避免散落的小型物料，不会因为开放式结构导致物料掉落，也能让车间现场的物料存放更规整，符合6S现场管理的要求。

　　在建模过程中，所有的管材衔接处都做了满焊的工艺预留，焊后打磨平整，不会有尖锐的焊渣残留，门体和框架的配合间隙控制在2mm以内，开合过程中不会出现摩擦异响，脚轮的安装位置做了加强筋补强，避免满载推动时脚轮安装座出现变形。另外考虑到不同场景的使用需求，框架的顶部是平整的平面结构，也可以临时放置一些常用的工具或者待转运的零件盒，不会因为顶部有突出结构影响临时置物。整个架体的所有边角都做了R3的圆角处理，没有尖锐的直角边，避免人员在周边作业时被磕碰划伤，这个细节是参考了车间设备安全设计的相关要求做的，之前很多自制的简易货架都忽略了边角处理，很容易造成作业人员的磕碰工伤，在这款设计里特意做了规避。
