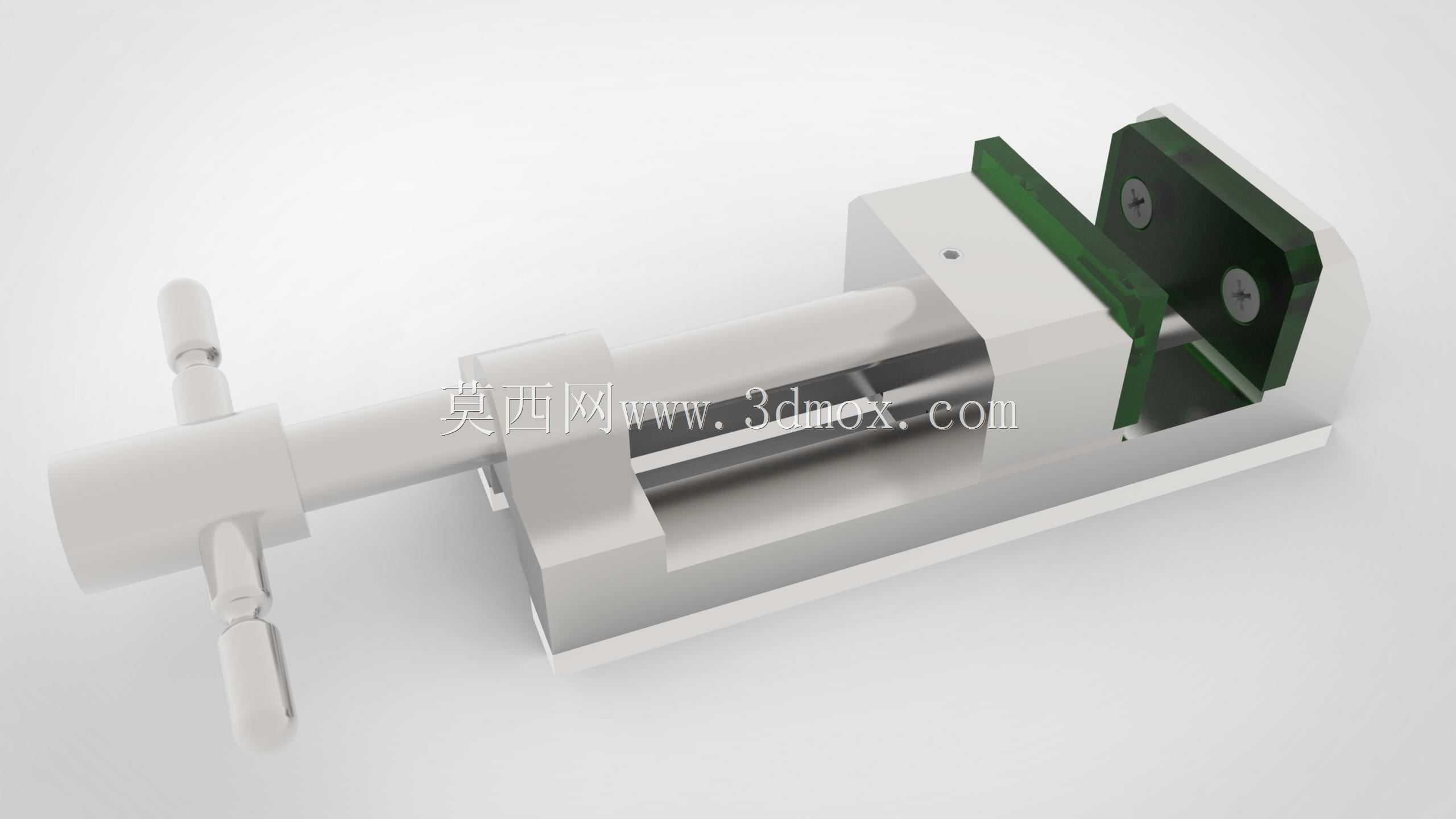

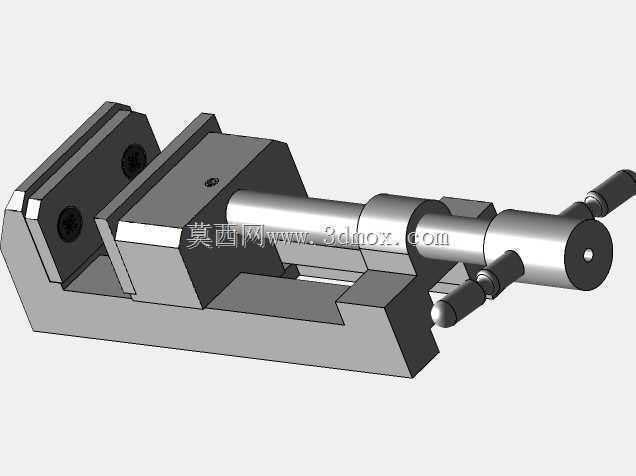

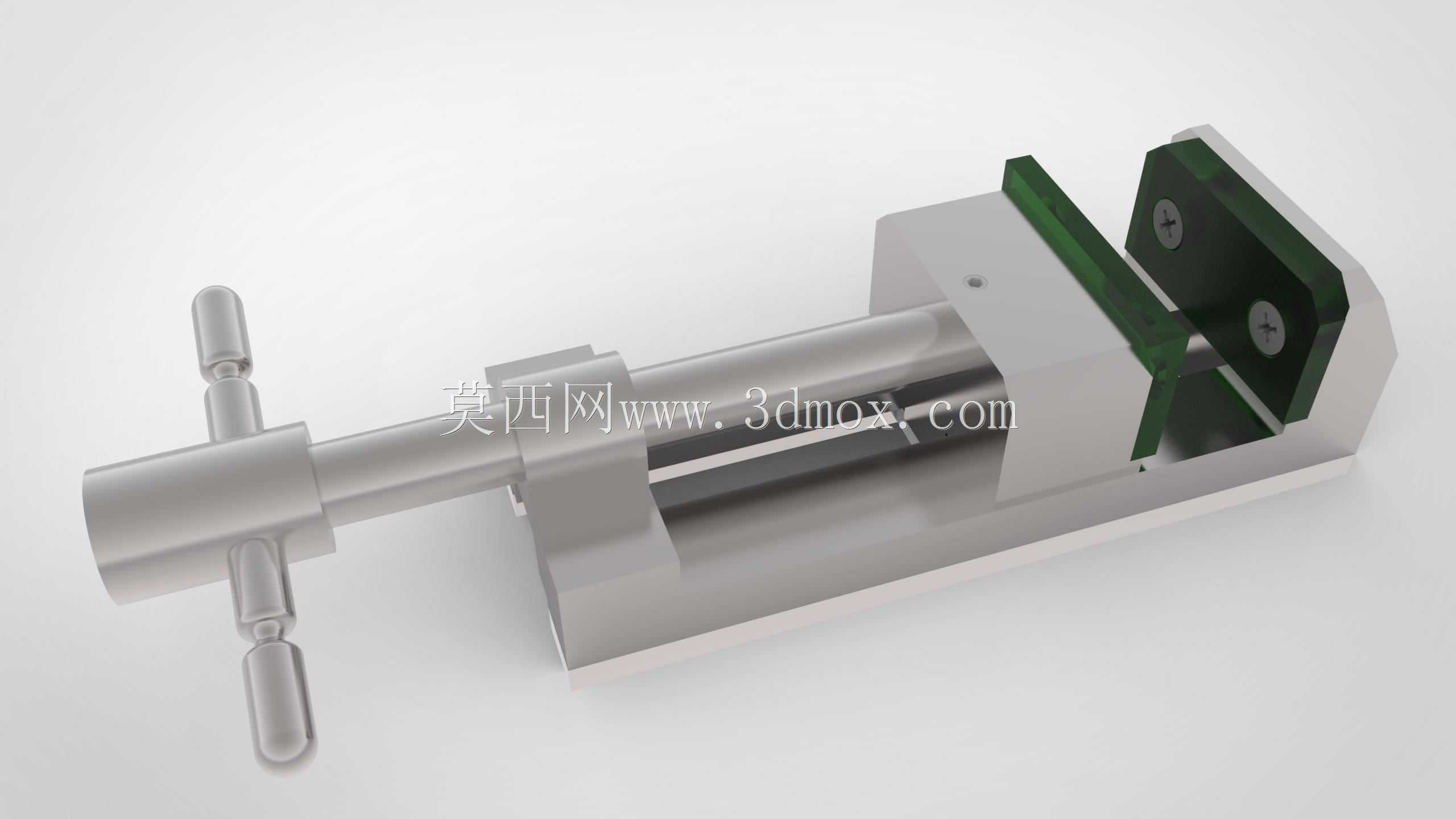

精密螺杆式机用台虎钳结构设计

　　这款螺杆驱动的机用夹持工装，核心应用场景覆盖普通铣床、钻床、小型加工中心的工件装夹环节，也可适配钳工划线、零件修配、小批量组件装配的固定需求，是机械加工车间、工装维修工位、实训教学场地的基础夹持部件。从功能特性来看，它采用梯形传动螺杆作为夹紧动力输入结构，摇动手柄即可带动活动钳身沿基座导轨做直线往复运动，配合固定钳身的夹持面完成工件的锁紧与松脱，钳口位置加装了可拆卸的硬质钳口板，表面加工有细密防滑齿纹，既可以提升夹持摩擦力避免工件受切削力移位，也能在钳口磨损后单独更换，降低工装维护成本。设计阶段优先考虑了夹持刚性与操作便捷性的平衡，基座采用整体式槽型导轨结构，活动钳身与导轨的配合面预留了合理的间隙调整余量，

　　长期使用出现磨损后可通过侧边的镶条调整配合精度，避免钳身上翘、夹持偏斜的问题；螺杆末端采用推力轴承承载结构，夹紧时的轴向反作用力直接通过轴承传递到基座本体，不会出现螺杆卡滞、操作力矩骤增的问题，即便夹持大尺寸毛坯件，也能保证操作手感顺畅。从安装边界来看，基座底部设计有标准的螺栓安装沉孔，可直接固定在机床工作台的T型槽上，整体安装尺寸适配多数中小型机床的工作台规格，钳身最大开口行程覆盖常规中小型零件的夹持需求，夹持面的高度与机床工作台面的距离符合通用加工的操作高度，不需要额外加装垫高块即可完成多数平面、孔系的加工作业。钳身主体采用铸铁材质的结构设计思路，充分利用铸铁的减震特性，吸收切削过程中的振动，提升加工表面质量，

　　活动钳身与固定钳身的夹持面做了垂直度精度管控，夹紧矩形工件时可以保证定位基准与工作台面的垂直精度，不需要额外找正即可完成侧面、顶面的加工工序。手柄部分采用折叠式结构设计，非使用状态下可以向下折倒，避免操作人员走动时磕碰，也不会在机床自动走刀时产生干涉，整体结构没有冗余的复杂部件，日常维护只需要定期在螺杆、导轨配合面加注润滑脂即可，故障率极低，适合生产现场长时间高频次使用。
