紧凑型管线固定用异形管夹结构设计

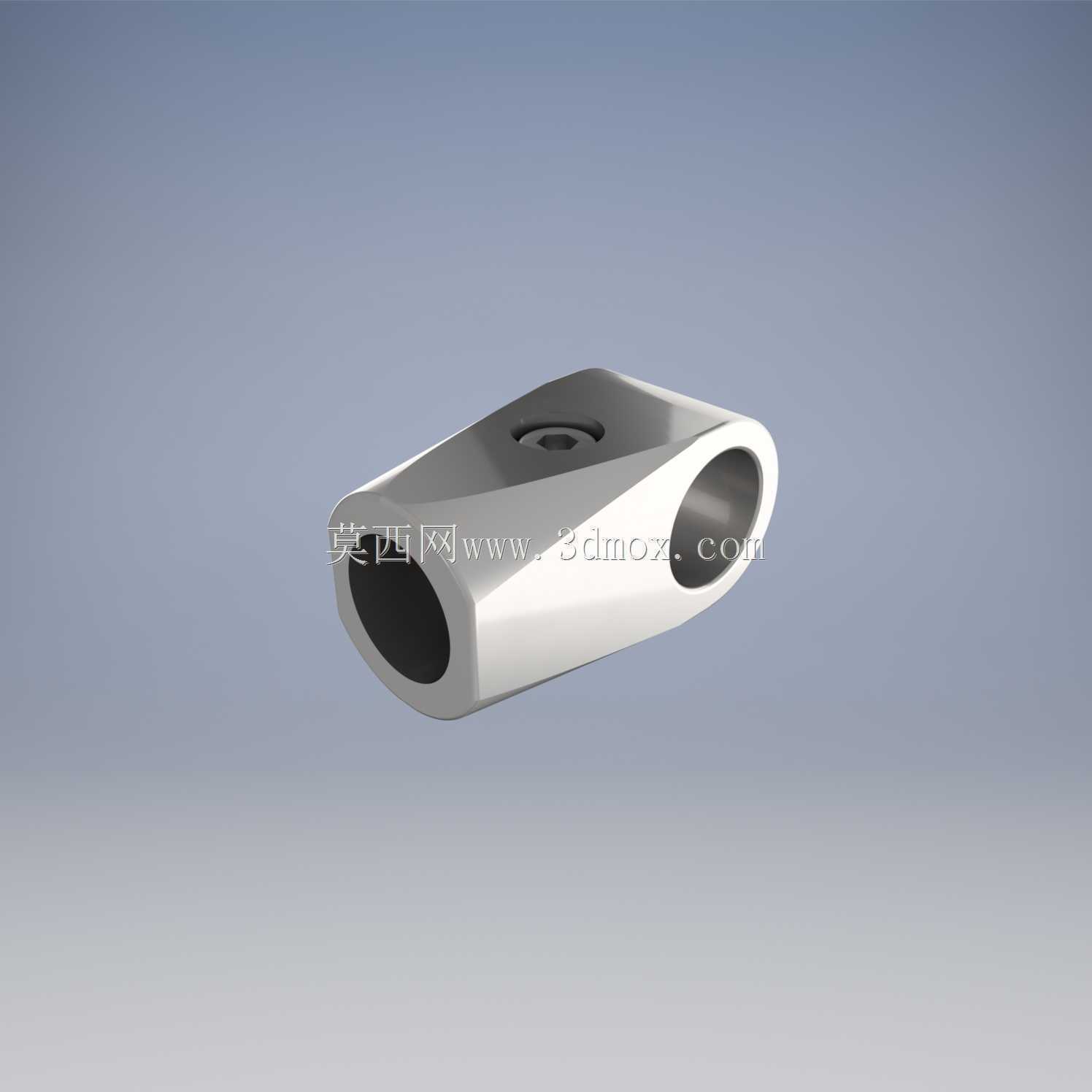

　　这款异形管夹主要面向流体输送管线、气动回路、小型设备线束的固定场景，在小型自动化设备、台式实验装置、民用流体器具的管路排布中都能见到这类夹持件的应用，区别于常规的圆形抱箍结构，这款管夹采用了斜切式的一体化主体设计，能够在狭窄的安装空间内完成单根管线的夹持固定，同时预留的顶部锁紧孔可以配合紧固件完成与安装基面的锁附，不会出现夹持后管线转动、轴向窜动的问题。从结构设计逻辑来看，这款管夹没有采用传统抱箍的分体拼接结构，整体为单块实体加工成型，主体的穿管孔为贯通式光孔，孔壁做了轻微的倒角处理，避免穿管时锐边划伤管线外壁的防护层，不管是硬质的尼龙气管、金属导油管，还是带编织层的柔性软管，穿入过程都不会出现外壁破损的隐患。

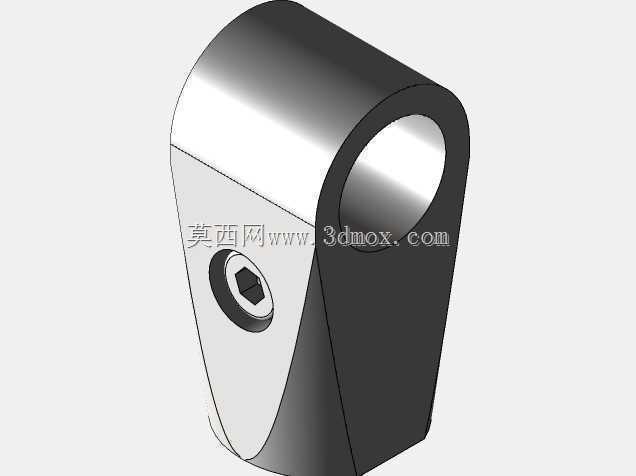

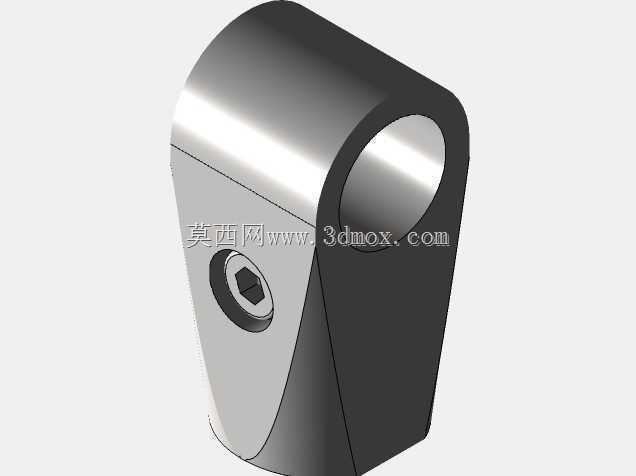

　　主体的外形做了斜向的切边处理，并非规则的圆柱或者方块结构，这种设计一方面是为了避让安装位置周边的其他零部件，在紧凑的设备内部排布管路时，不会和相邻的阀件、接头产生结构干涉，另一方面也能减少整体的材料用量，在保证结构强度的前提下降低零件自身重量，对于对自重有要求的便携式设备来说，这种轻量化的结构设计更适配安装需求。安装边界方面，这款管夹的底部为平面结构，能够完全贴合平整的安装基面，不管是金属安装板、型材表面还是工程塑料的机壳内壁，都能保证锁附后贴合紧密，不会出现倾斜导致的夹持力偏移。顶部的锁紧孔为沉头设计，配合内六角螺丝或者十字沉头螺丝锁附时，螺丝头部可以完全沉入孔内，不会突出零件表面，进一步压缩了安装所需的竖向空间，

　　在空间局促的设备内腔里，这种沉头设计能够避免螺丝突出剐蹭其他管线或者运动部件。实际使用过程中，这款管夹的夹持力完全来自锁附后主体与基面的压紧作用，穿管孔与管线之间为间隙配合，穿管时不需要过大的推力就能将管线穿入到位，锁紧紧固件后，主体会产生微小的弹性形变，将穿管孔内的管线牢牢压紧，既不会因为夹持力过大导致管线内壁变形影响流体输送效率，也不会因为夹持力不足出现管线松脱移位的问题。和常规的双侧锁紧管夹相比，这款单螺丝锁紧的结构安装效率更高，只需要操作一颗紧固件就能完成固定，在批量排布管线的装配场景下，能够有效缩短装配工时，同时一体化的结构没有多余的拼接缝隙，长期使用不会出现零件拼接处松动、积尘的问题，在有少量油污、粉尘的工业使用环境下，清洁维护也更加方便，不需要拆解结构就能擦拭掉表面附着的污物。
