涡轮式离心叶轮高精度结构设计

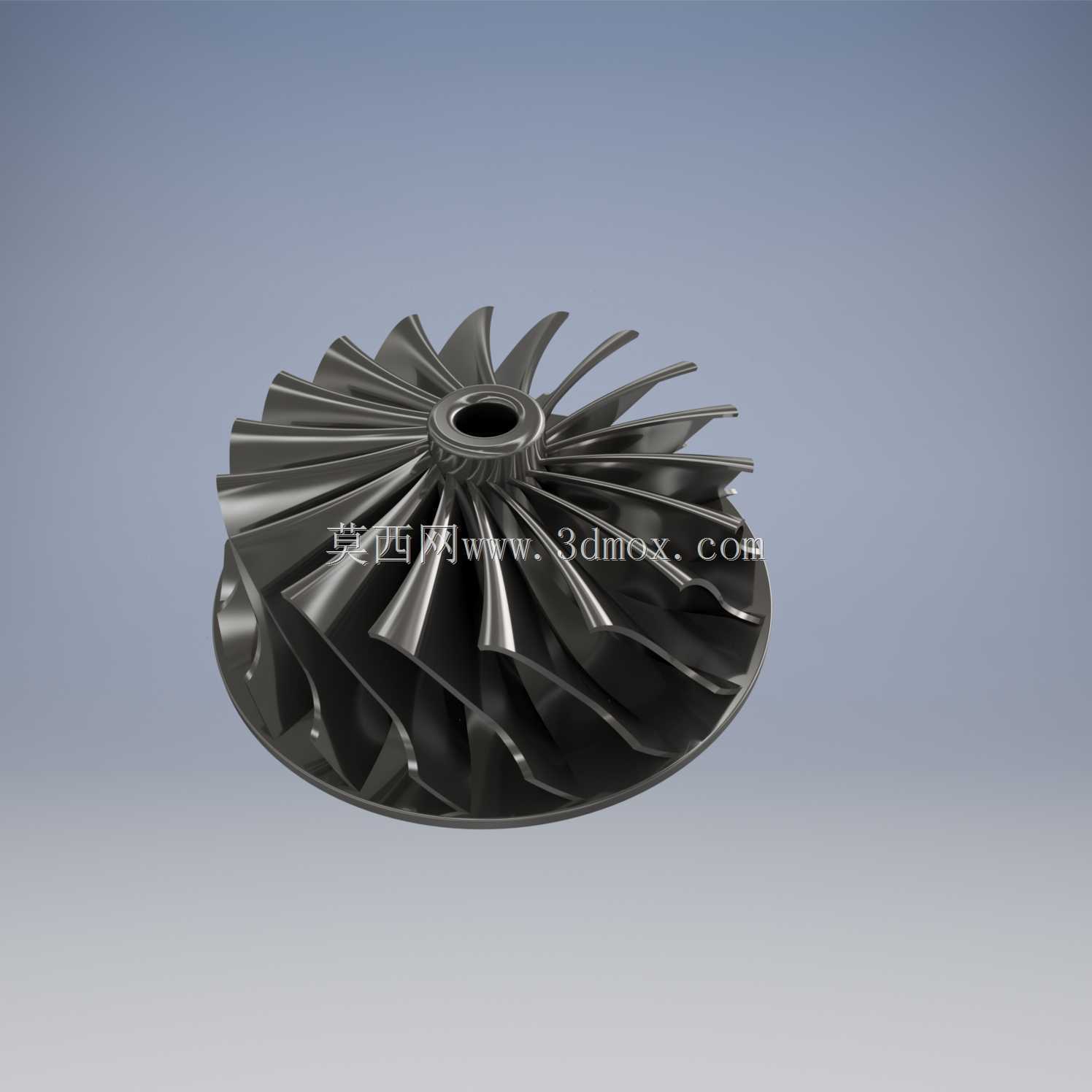

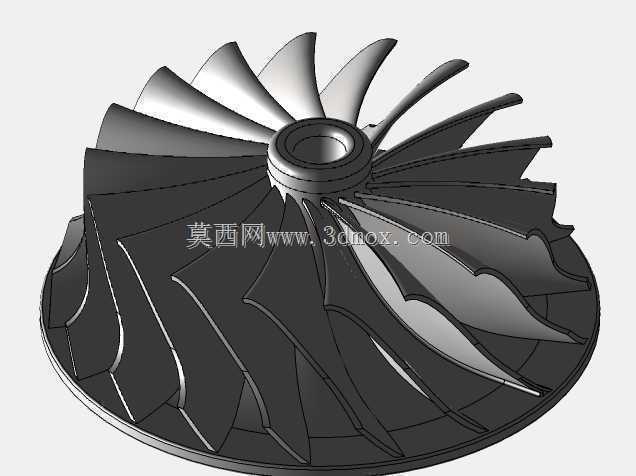

　　这类带径向扭曲叶片的涡轮叶轮，核心应用场景覆盖小微型燃气轮机、涡轮增压器、高速离心风机以及部分流体能量回收装置，作为能量转换的核心旋转部件，其型线精度直接决定整套设备的能量转换效率与运行稳定性。从实际工程落地角度看，设计这类叶轮首先要匹配安装边界：中心轮毂的内孔尺寸需与配套传动轴的配合公差严格对应，通常采用过渡配合加键槽防转的结构，轮毂端面的定位台阶要与轴承座的安装端面贴合，保证轴向定位精度，整体外径尺寸需匹配设备蜗壳的内部流道间隙，间隙过大会造成流体泄漏损失，间隙过小则容易在高速运转时出现叶片擦碰蜗壳的故障。叶片的扭曲型线设计是整个结构的核心，不同半径处的叶片安装角沿径向渐变，目的是让流体在流道内从轴向进入径向流出的过程中，

　　尽可能减少流动分离与涡流损失，每个叶片的前缘做了小圆角钝化处理，避免高速来流冲击下产生应力集中，叶片与轮毂、轮盖的连接位置采用大圆角过渡，降低交变应力下的疲劳断裂风险。实际选型应用中，这类叶轮的动平衡精度等级要求达到G2.5以上，因为其工作转速通常可达每分钟数万转，微小的质量偏心都会引发剧烈振动，损坏配套轴承与密封件。设计建模过程中，需要先通过一维热力计算确定进出口的流道宽度、叶片进出口安装角、叶片数量等基础参数，再通过三维曲面造型构建叶片的空间型线，之后对叶片厚度做渐变处理：靠近轮毂位置的叶片厚度更大，满足结构强度要求，靠近轮缘位置的叶片适当减薄，降低转动惯量同时减少流道阻塞。整个叶轮的流道表面粗糙度要求达到Ra1.6以下，

　　减少流体流动的摩擦损失，在有腐蚀介质的应用场景下，还需要在建模阶段预留表面涂层的厚度余量，避免涂层施加后流道尺寸偏差影响性能。这类结构在建模时还要考虑加工工艺性，如果采用五轴铣削加工，叶片之间的流道宽度要满足刀具的进刀空间要求，避免出现加工干涉；如果采用精密铸造工艺，则要在型线设计时预留拔模斜度与铸造收缩余量，保证成品尺寸符合设计要求。
