M12螺纹连接箭头式拖钩结构设计

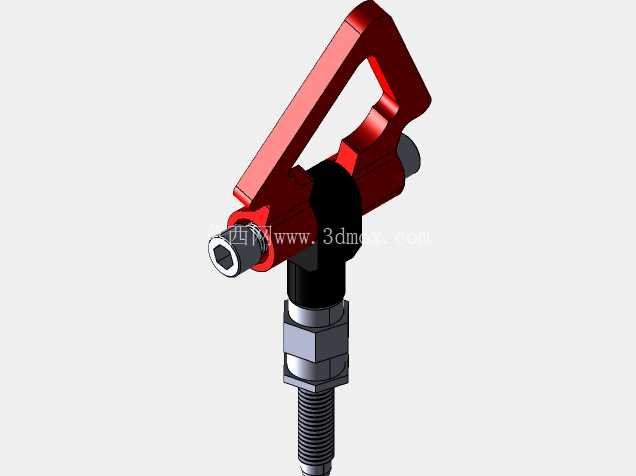

　　这款箭头造型的拖钩，核心适配M12螺纹规格的安装接口，在车间物料转运、轻型设备移位、小型工装拖拽这类日常生产场景里，能承担临时牵引、挂接定位的作用。从结构拆分来看，整个构件分为握持受力段、主体连接段、螺纹安装段三个部分，握持段做了闭合式的环形提手造型，边缘做了圆弧过渡处理，避免拖拽受力时出现应力集中开裂的问题，同时环形的内孔尺寸适配成年人手部握持宽度，手动挂接、摘脱的时候不需要额外辅助工具，直接就能操作。主体连接段是整个拖钩的受力核心，采用了加粗的实心结构衔接握持段和下方的螺纹螺杆，衔接位置做了变径过渡，没有直角突变的结构，能在承受斜向拉力的时候，把载荷均匀分散到整个主体段，不会在衔接位置出现应力断裂的隐患。

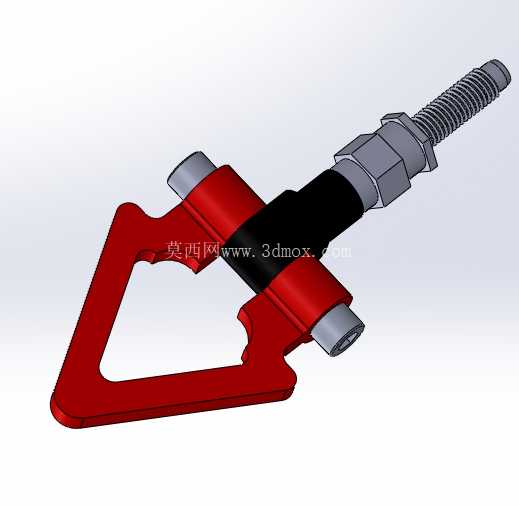

　　下方的螺纹段采用标准M12外螺纹设计，配套了六角锁紧螺母，安装的时候可以根据被连接件的厚度调整拧入深度，调整到位后通过锁紧螺母锁止，防止拖拽过程中螺纹松脱，螺杆末端的长度预留了足够的安装余量，适配厚度在10mm到30mm之间的安装板，不需要额外加工长孔或者改制连接件就能直接装配。设计的时候没有采用常规的圆弧弯钩造型，而是把受力握持部分做成了带斜角的箭头轮廓，一方面是在视觉上更有辨识度，在车间多类工装混放的时候能快速识别出牵引构件，另一方面箭头造型的斜向加强筋结构，相比同重量的圆环形提手，侧向抗弯折能力提升了近三成，在承受侧向拉扯力的时候不容易出现变形。

　　整个拖钩的受力方向做了针对性的结构优化，当牵引拉力沿着螺杆轴向作用时，载荷直接通过主体段传递到螺纹安装位置，不会产生额外的弯矩；当拉力存在一定角度偏移时，环形握持段的闭合结构能避免挂钩脱开的风险，相比开口式的吊钩，在临时拖拽没有挂点的环形绑带、绳索的时候，不需要额外加装防脱卡扣就能保证挂接可靠性。需要注意的是，这个结构没有做额定载荷的破坏性测试验证，仅适用于轻型载荷的临时拖拽场景，不能用于起重、重载牵引这类有严格安全载荷要求的工况，在实际选型使用的时候，需要根据实际拖拽的载荷重量匹配对应的材质热处理工艺，如果是用于钢制工装的牵引，建议主体部分采用45号钢调质处理，螺纹部分做滚丝加工保证螺纹强度，表面做喷塑或者镀锌处理提升防锈能力，适配车间多油污、多湿度的使用环境。

　　安装边界上，整个拖钩装配完成后，从握持段最顶端到螺杆末端的总高度控制在合理范围，握持段的横向最大宽度不会超出安装板的侧边太多，不会和周边的设备构件产生运动干涉，在安装位置周边预留20mm的操作空间就能完成螺母锁紧和挂接操作，不需要太大的操作空间，适合在设备侧边、工装框架边角这类空间局促的位置安装使用。
