电动汽车CCS2类型直流充电插座结构

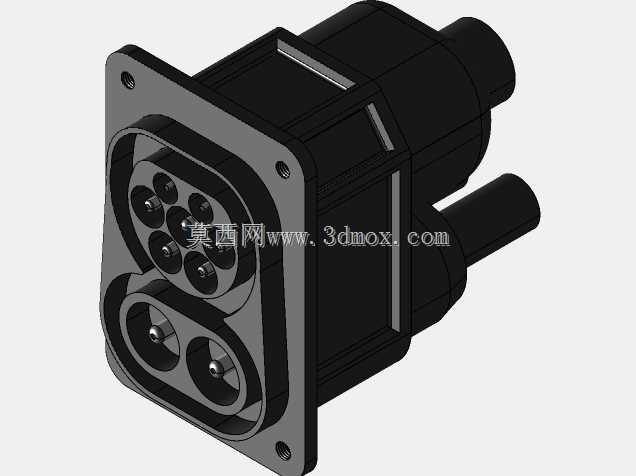

　　这款充电接口部件主要应用在纯电动、插电混动车型的车身侧充电区域，是车辆与外部直流快充桩建立电力与通讯连接的核心载体，日常使用中需要承受户外日晒雨淋、反复插拔的工况，因此结构设计上优先考虑密封可靠性、插拔耐久性与接口防呆特性。从结构布局来看，接口采用大电流功率端子与小信号通讯端子分区排布的设计，下方两个大直径端子负责直流动力回路的电力传输，可承载大电流快充工况下的载流需求，上方排布的多组小直径端子承担充电通讯、接地检测、控制信号交互的功能，不同直径的端子孔位天然形成防呆结构，能避免插合过程中出现端子错接的问题。

　　安装端采用带安装孔的法兰盘结构，法兰盘上预留的多个固定孔位可通过螺栓直接固定在车身侧的充电安装支架上，安装面可配套密封胶圈实现与车身覆盖件之间的IP防护，避免雨水、灰尘进入车身内部的高压线路区域。接口尾部延伸出的两个柱形结构是高压线束与通讯线束的出线防护结构，可对线束弯折区域提供导向与防护，避免车辆行驶过程中线束反复弯折出现疲劳破损，同时能约束线束走向，方便总装工序中线束的排布与固定。设计过程中需要兼顾国标接口的尺寸匹配要求，插合面的端子位置度、接口外圈的导向轮廓都需要匹配公端充电枪的尺寸公差，保证不同厂商生产的合规充电枪都能顺利插合，不会出现卡滞、插不到位的问题。

　　法兰盘的安装孔位间距、突出安装面的本体厚度都需要适配常见车型的车身钣金安装边界，安装后本体突出车身外表面的高度需要控制在合理范围，避免突出过多影响外饰件的装配，也不能凹陷过深导致充电枪插合时与外饰板发生干涉。端子部分的结构设计需要考虑插拔过程中的磨损量，端子接触区域的接触压力、导向倒角都经过匹配，既保证足够的接触面积降低接触电阻，避免大电流工况下出现过热问题，也能保证插拔力处于用户可轻松操作的区间，不会出现插拔过紧或者松旷的问题。外壳主体采用高强度绝缘材质，具备足够的抗冲击性能与耐候性能，能承受日常使用中的轻微磕碰、高低温环境下的材质性能变化，长期使用不会出现材质脆化、绝缘性能下降的问题。

　　信号端子区域设置有独立的绝缘分隔结构，避免不同信号回路之间出现干扰，同时高压端子与信号端子之间设置有足够的绝缘爬电距离，满足高压部件的电气安全要求。在整车充电场景中，该部件是高压电进入车辆的首个连接节点，除了电力传输外，还需要配合车辆的BMS系统实现充电过程中的信号交互，插合后首先通过信号端子完成连接确认、充电参数握手，之后才会接通高压回路，充电结束后先断开高压回路再分离接口，整个过程的结构可靠性直接关系到充电安全。建模过程中需要重点还原法兰安装面的平面度要求、端子孔位的同轴度、插合面的轮廓公差，这些尺寸直接影响实际装配后的使用效果，若安装面平面度不足会导致密封失效，端子位置度偏差会导致插合过程中端子顶弯，插合轮廓偏差会出现充电枪无法锁止的问题。
