管虎钳装配结构拆解三维设计方案

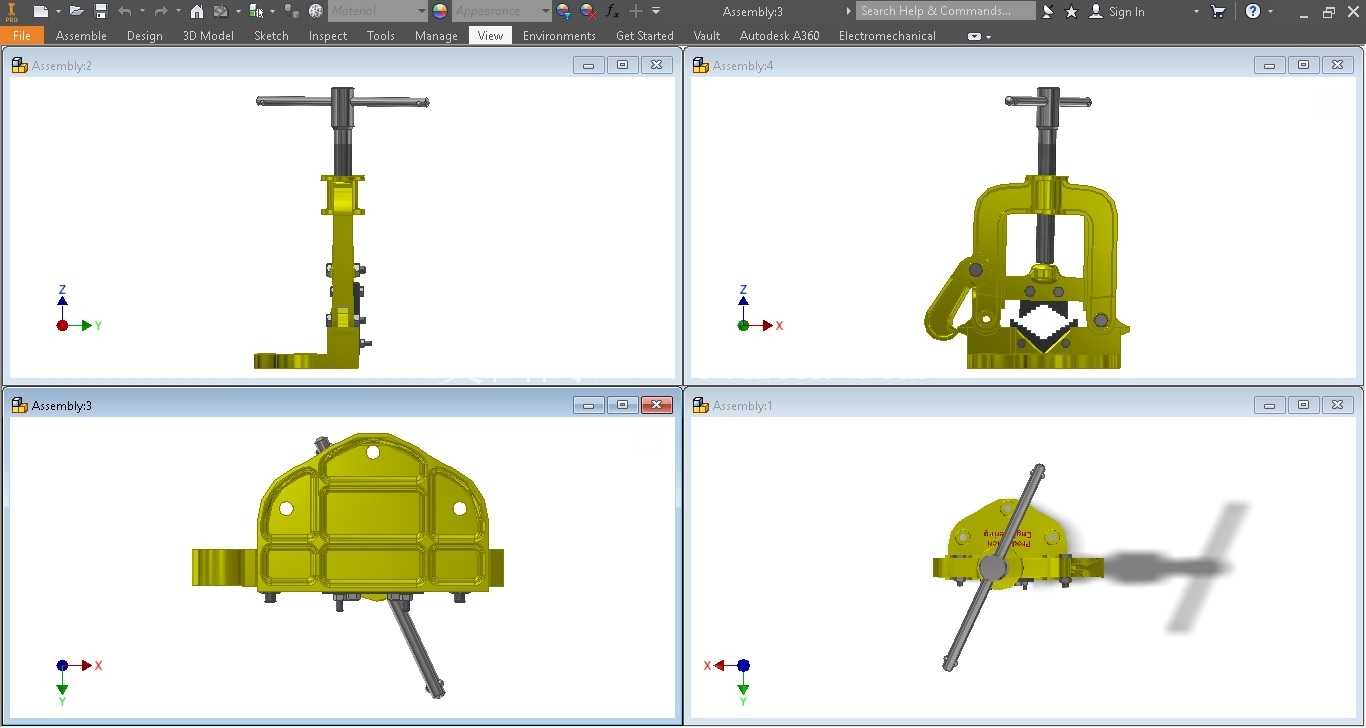

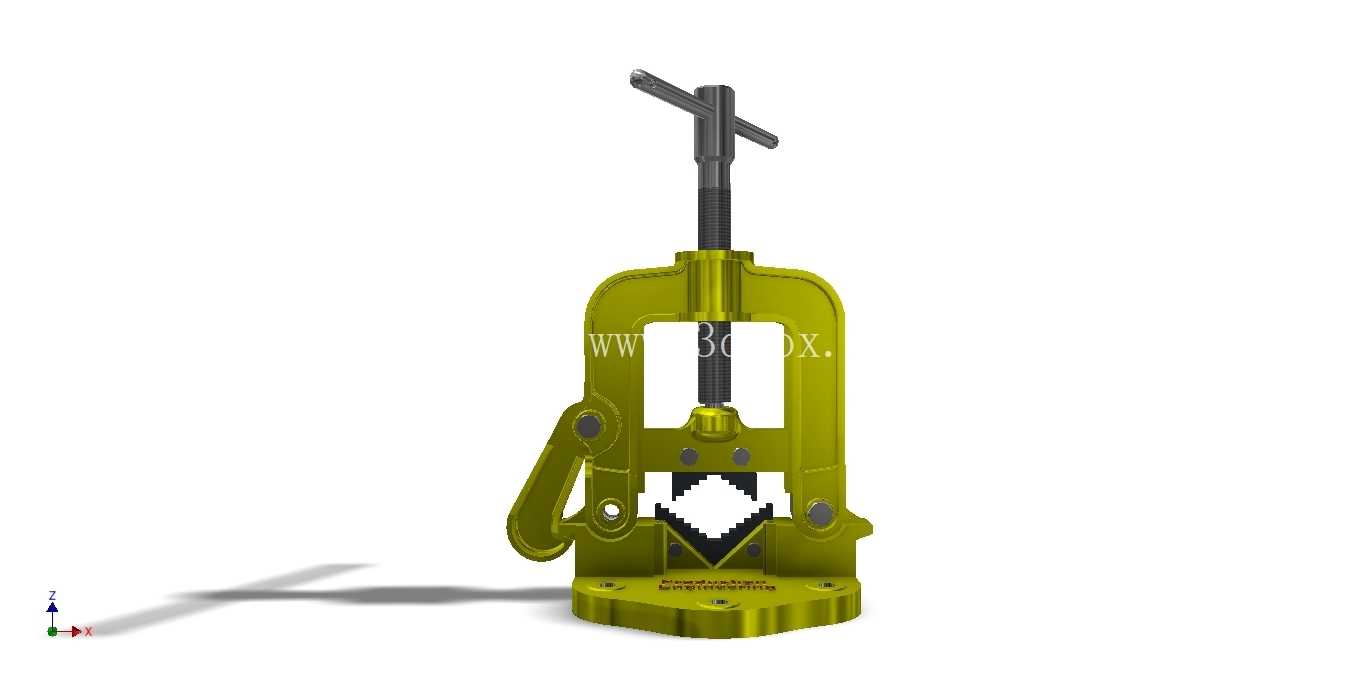

在管道安装、五金维修、小型工件机加工预固定场景中，管虎钳是工位上不可或缺的夹持类工装，不同于普通平口钳仅能夹持规则方形工件，这类带V型钳口的夹持设备，可牢牢抱紧不同直径的圆形管材、棒料，为套丝、切割、打磨、管件焊接对位等工序提供稳定的装夹基础，避免加工过程中工件移位造成的尺寸偏差或安全隐患。

从这套拆解的装配结构来看，设计时首先平衡了夹持力与操作便捷性的关系：整体采用框架式铸钢主体结构，底座预留多组安装孔位，可直接通过螺栓固定在钳工工作台台面，安装边界适配常规宽度的钳工台，不会超出台边缘造成操作干涉；活动钳身通过梯形丝杆传动实现开合，梯形螺纹的自锁特性可保证夹持后不会因工件振动出现松脱，T型操作手柄的力臂长度经过匹配计算，操作人员无需借助加力杆，仅靠手部力量即可提供足够的夹紧力，同时不会因力矩过大造成薄壁管材被夹变形。

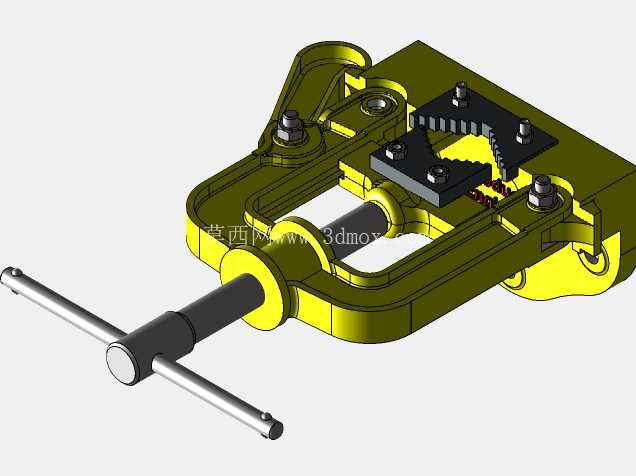

钳口部分做了分体式设计，带齿纹的V型钳口块通过沉头螺丝固定在钳身基体上，长期使用齿纹磨损后可单独更换钳口块，无需更换整个钳体，大幅降低后期维护成本；固定钳身与活动钳身的配合面采用研磨加工的导轨面，间隙控制在合理范围，开合过程无卡滞、无明显晃动，保证夹持不同直径工件时的同轴度，尤其是在对管材进行套丝作业时，稳定的夹持可有效避免螺纹偏斜、烂牙等问题。

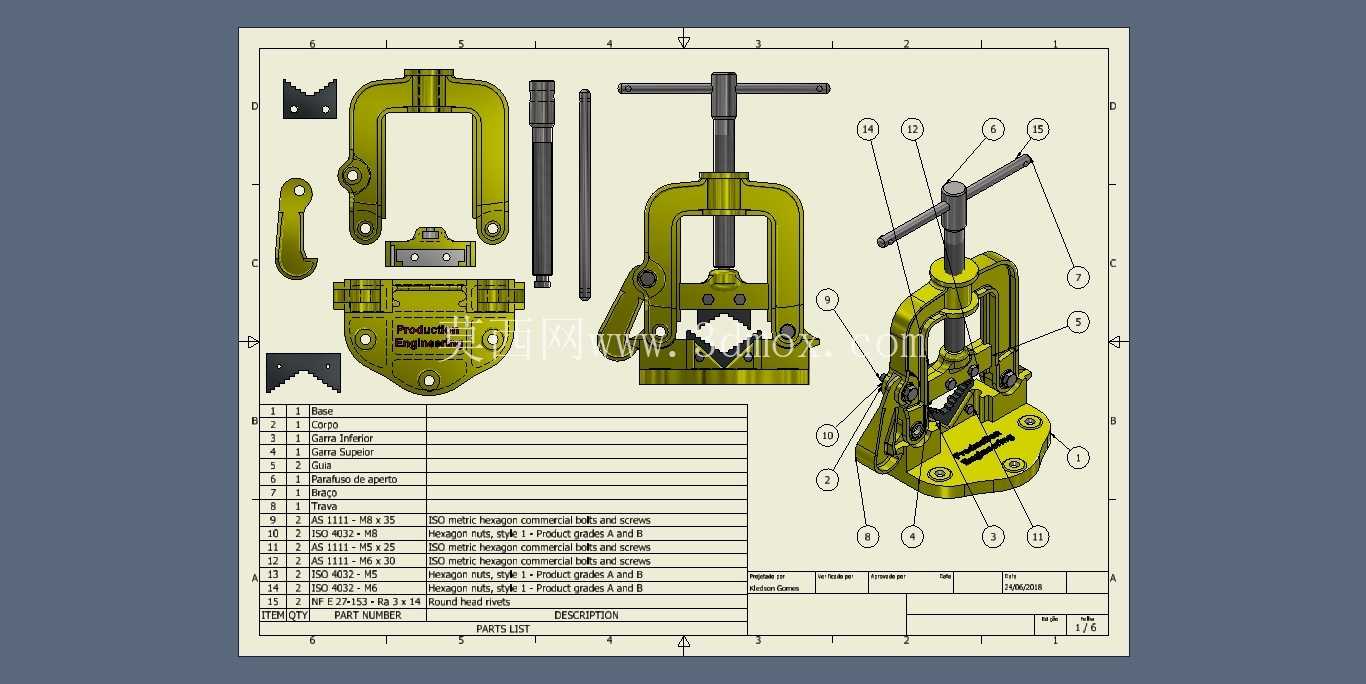

从结构拆解的爆炸视图可以看到，整套机构的零件数量控制得非常精简，除丝杆、手柄轴、固定螺丝等标准件外，核心结构件仅包含底座、固定钳架、活动钳架、钳口块、锁紧楔块几个部分，没有多余的冗余结构，既控制了整体重量，方便工位间的转移搬运，也降低了加工制造的难度，每个结构件的外形都适配常规铸造、铣削的加工工艺，不需要特殊的定制刀具即可完成生产。

实际使用场景中，这类管虎钳的夹持范围覆盖了日常维修、管道施工中常见的管材直径，小到直径几毫米的细铜管，大到几十毫米的镀锌钢管、圆钢棒料都可稳定装夹；底座的安装孔位采用长圆孔设计，安装时可微调固定位置，适配不同工作台的预留孔距，不需要重新在台面上打孔，降低安装工作量。钳身的开合行程设计也充分考虑了操作效率，从最大开口到最小闭合位置的丝杆转动圈数控制在合理区间，不需要反复转动手柄即可快速调整到适配工件的开口尺寸，提升工位操作效率。

设计过程中对受力薄弱位置做了针对性的加强：钳架的转角位置均设置了铸造圆角，避免应力集中造成长期受力后开裂；丝杆与活动钳身的连接位置设置了推力轴承，减少转动时的摩擦阻力，长期使用也不会出现丝杆磨损过快的问题；手柄两端做了防滑滚花处理，即使手上沾有油污也可稳定施力，不会出现打滑脱手的情况。

不同于重型液压夹持设备，这款手动管虎钳的结构完全依靠纯机械传动实现夹紧功能，没有液压、气动类的易损密封元件，在潮湿、多粉尘的维修车间、工地现场等恶劣工况下也可稳定工作，日常仅需定期在丝杆、导轨配合面涂抹润滑脂即可完成维护，故障率极低，可满足长时间高频次的工位使用需求。整体外形尺寸紧凑，安装后不会占用过多工作台面空间，钳身高度适配操作人员站立作业的手臂高度，长时间操作也不易产生疲劳，是五金加工、管道安装、设备维修场景中实用性极强的基础工装夹具。
