垫圈冲切成型工装模具结构设计

这套冲切工装主要面向薄金属垫圈的批量冲压生产场景，在五金零部件加工、通用机械配件制造的冲压工序中承担核心成型作业，适配常规开式可倾压力机的安装接口，可直接挂载在普通冲压设备的滑块与工作台面之间完成连续冲制作业。从实际生产用途来看，该工装专门针对环形平垫圈的落料、冲孔复合工序设计，单次冲压行程即可完成垫圈内外轮廓的同步成型，相比单工序落料后再冲孔的分步加工模式，能有效减少工序间的工件转运与定位误差，稳定保证垫圈的内外圆同轴度公差，适配厚度0.5-3mm的冷轧钢板、黄铜板等常用垫圈原材料的加工需求。

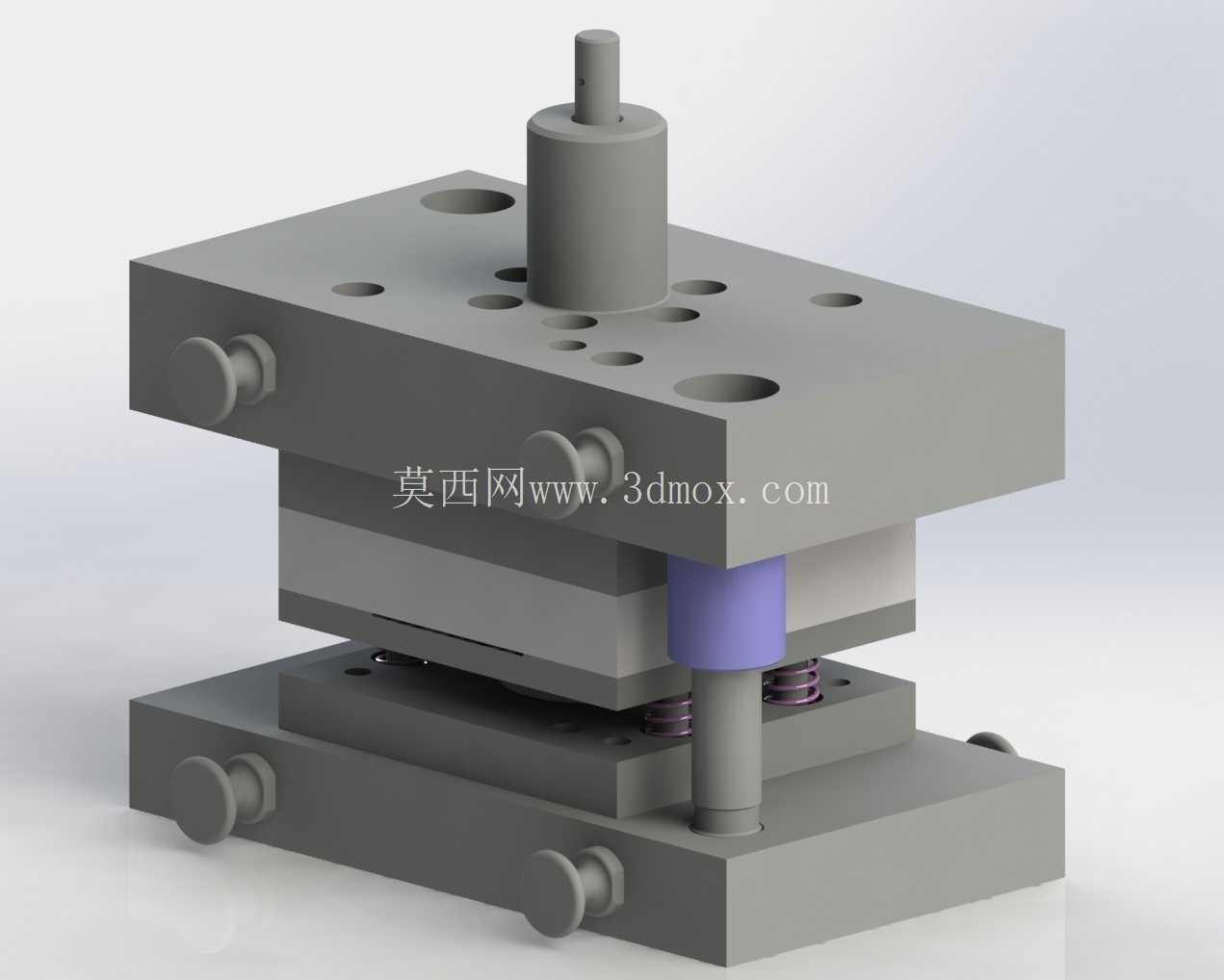

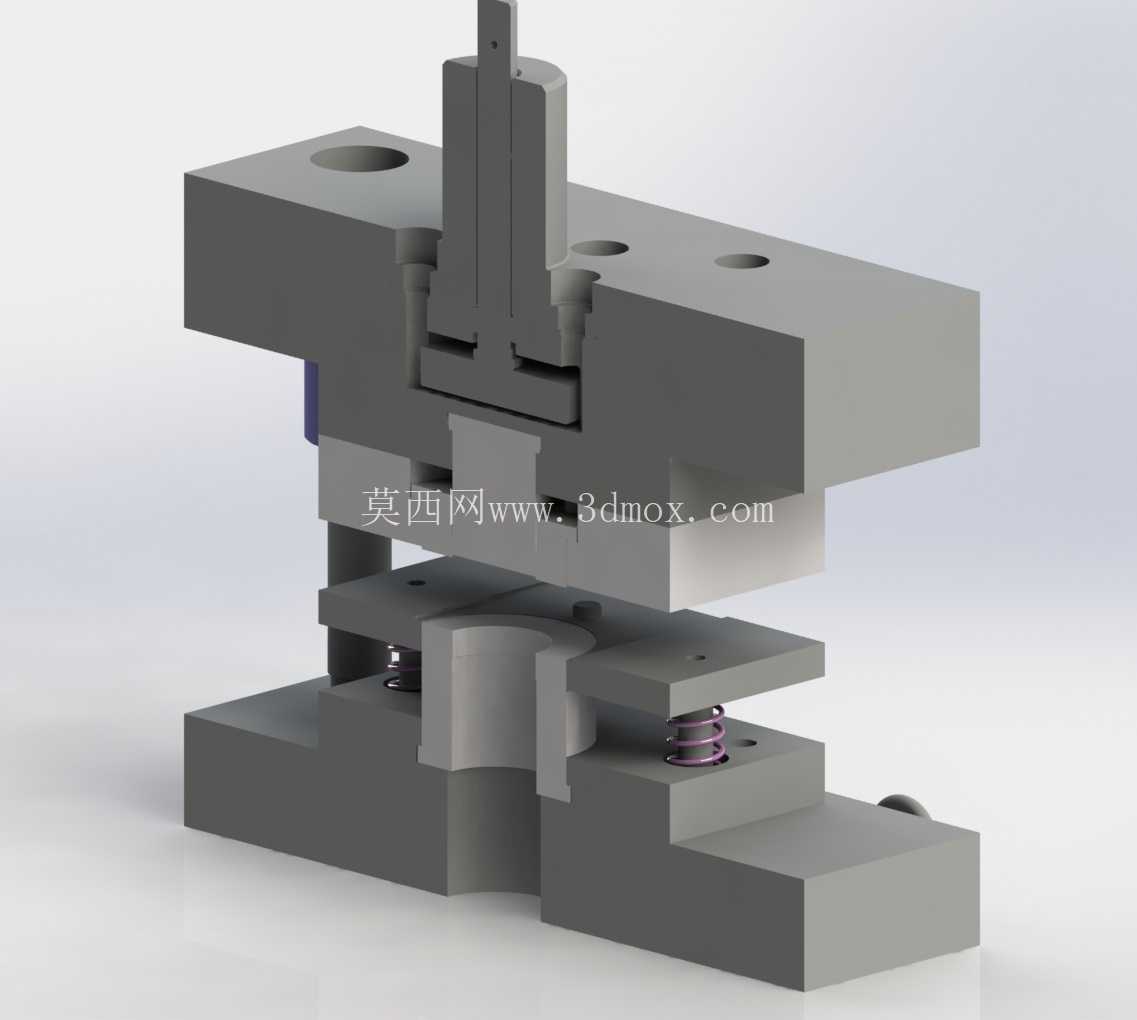

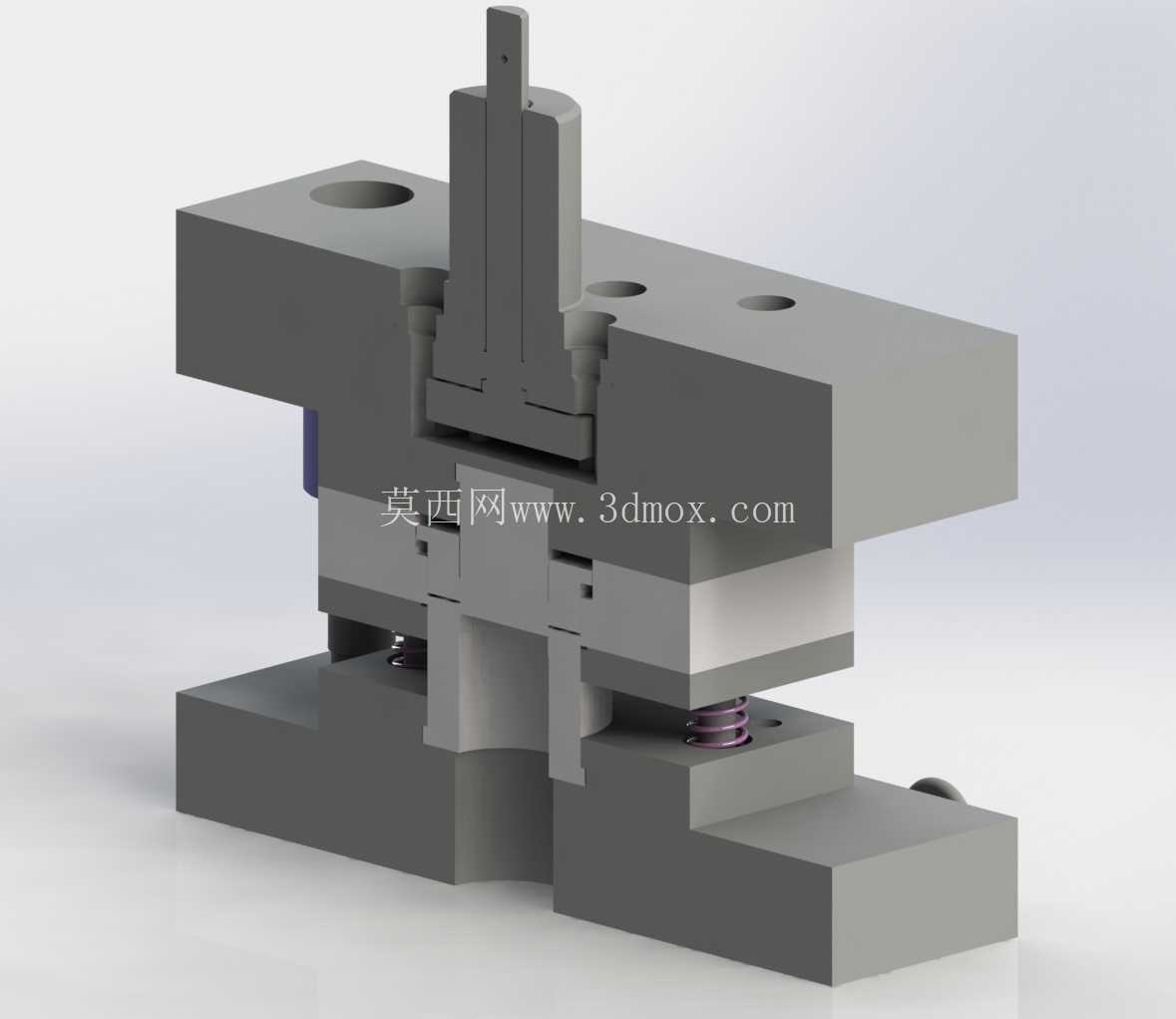

在功能特性设计上，整套模具采用倒装式复合模结构逻辑，上模部分集成凸凹模与外导套组件，下模部分设置落料凹模、冲孔凸模以及弹性卸料结构，模座之间加装的独立导柱组件可保证上下模合模时的对位精度，避免长期冲压作业中出现啃模、毛刺超差的问题。下模内置的矩形弹簧提供均匀的卸料力，冲压完成后可及时将箍在凸模上的条料退下，同时顶件装置会将卡在凹模腔室内的成型垫圈平稳顶出，配合自动化送料线可实现连续无人化冲压作业，单工位行程效率可达每分钟30-45次，完全满足中小批量五金配件的产能需求。

设计过程中优先考虑了模具的拆装维护便利性，所有成型零件均采用快换式压板固定，当冲头出现磨损崩刃时，无需拆解整套模座即可单独更换冲孔凸模或者落料凹模镶块，大幅降低一线维护的停机时间。模座本体选用45号钢调质处理，成型刃口部位采用Cr12MoV合金工具钢淬火处理，硬度控制在HRC58-62区间，兼顾模座的结构韧性与刃口的耐磨性能，正常维护条件下单次刃磨的冲次寿命可达3万次以上。

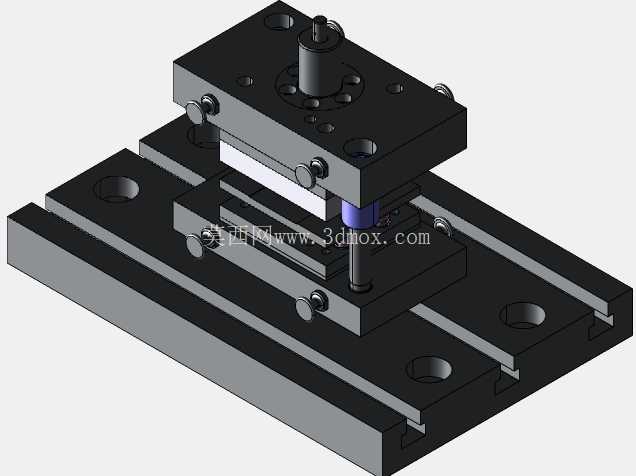

从安装边界尺寸来看，整套模具闭合高度控制在180-220mm区间，上下模座的安装孔位匹配常规16吨-25吨开式压力机的T型槽间距，无需额外制作过渡转接板即可直接装夹固定。模具的条料送进宽度设置为120mm，适配常规宽度的卷料或者剪板裁切的条料进料，导料板的导向间隙预留0.1mm，既能保证条料顺畅送进，又能避免送进过程中的偏斜导致的垫圈轮廓缺料、偏心等质量问题。定位挡料销采用阶梯式结构，可精准控制每次送料的步距，将条料的材料利用率控制在78%以上，减少生产过程中的原材料损耗。

实际投产使用时，需要先根据冲压设备的行程参数调整上模的装夹高度，保证滑块到达下死点时刃口切入量在1-1.5mm之间，既保证垫圈断面的剪切质量，又避免刃口切入过深导致的模具负载过大、刃口过早磨损。日常生产过程中需要定期给导柱导套部位加注润滑脂，每生产5000件检查一次弹性卸料板的弹簧预紧力，避免因弹簧疲劳导致卸料不畅引发的带料、工件变形问题。针对不同厚度的加工材料，可通过调整下模顶杆的伸出长度来适配不同的顶件力，保证薄料加工时工件不会被顶出变形，厚料加工时顶件力足够将工件平稳脱出凹模腔。
