带挂钩堆叠式联锁校准砝码结构设计

　　在计量校准、工业称重设备校验、实验室质量量值传递场景中，砝码作为实物质量标准，其结构设计直接影响量值传递的可靠性与现场操作的便捷性，这款联锁校准砝码针对传统单个砝码收纳零散、多砝码组合吊运易脱落的痛点做了针对性结构优化。从实际使用场景来看，这类砝码常应用于台秤、吊秤、电子天平的周期校准作业，部分生产车间的载荷测试工位也会用其作为标准配重块，传统分体砝码在多块组合吊运时，需要额外用绳索捆扎，不仅操作效率低，吊运过程中还容易出现砝码滑落的安全隐患，这款联锁结构的设计刚好解决了这一现场问题。

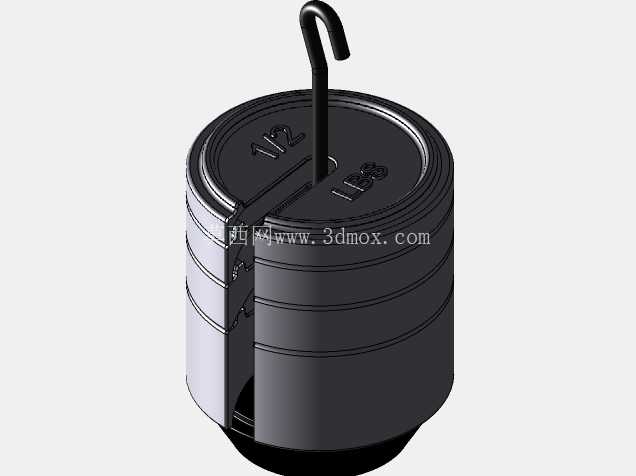

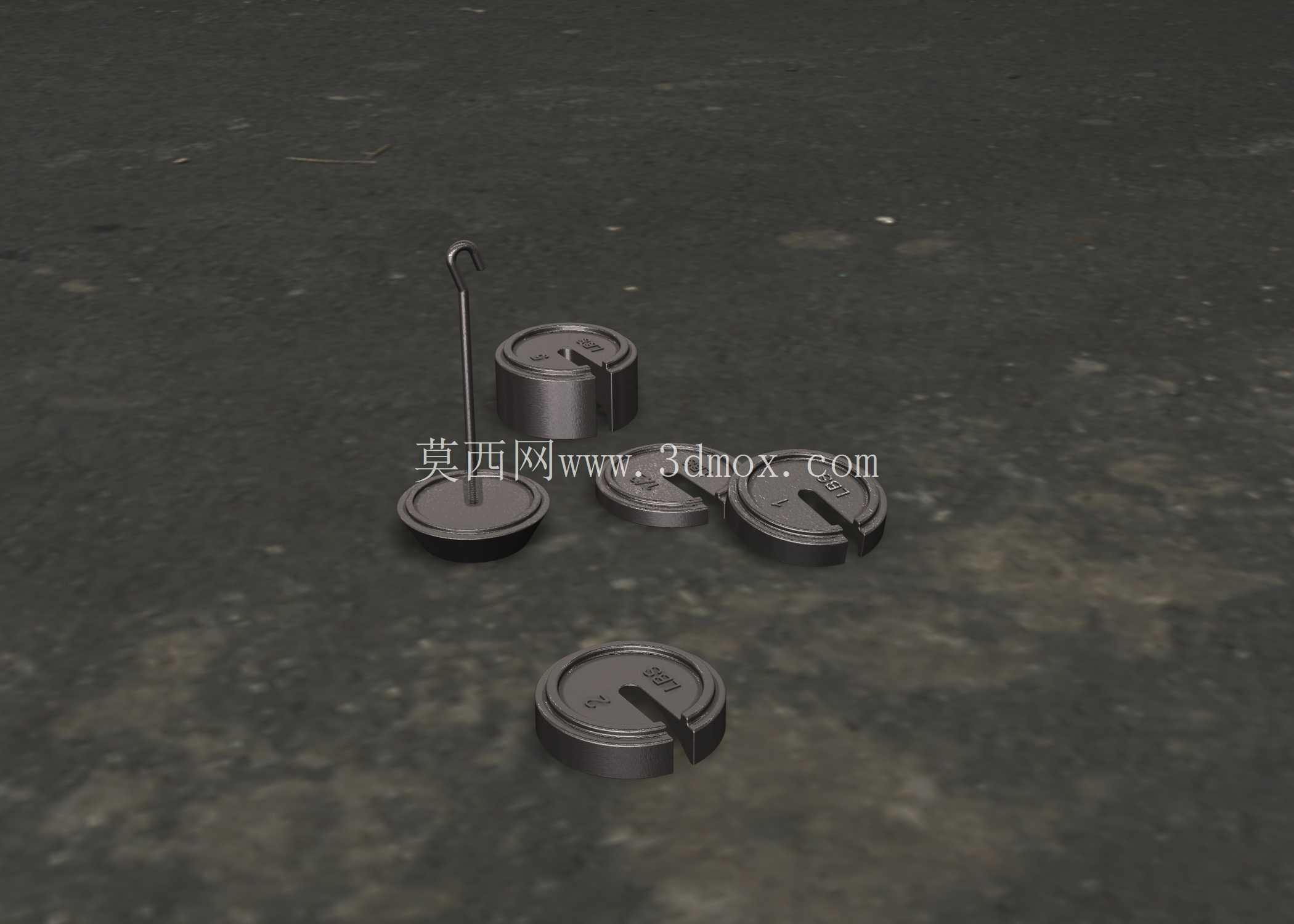

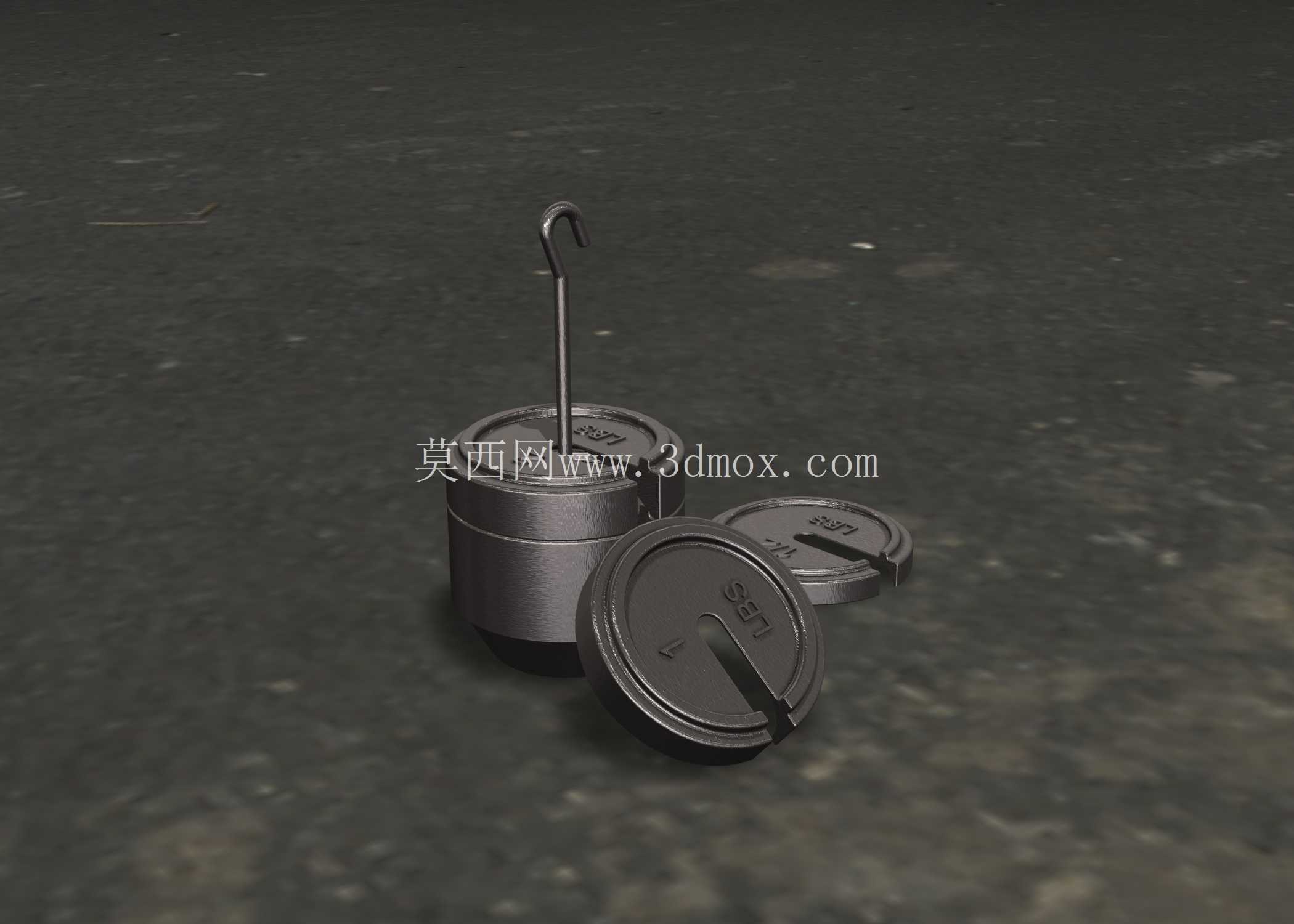

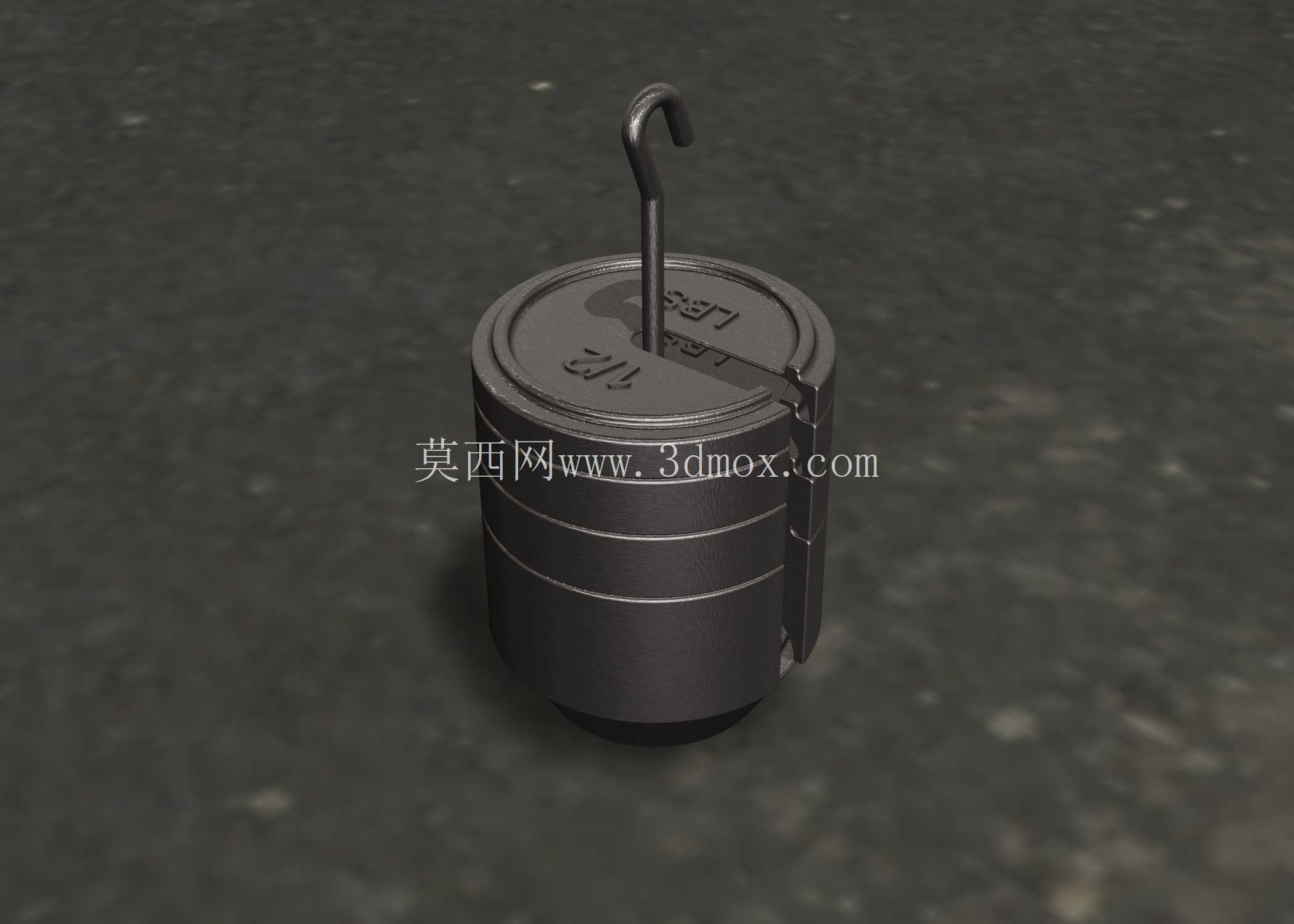

　　产品的核心功能特性集中在联锁结构与堆叠适配性上，单块砝码为圆柱型结构，顶部预留了与底部完全契合的定位凹槽，多块砝码堆叠时，上层砝码的底部凸台可以完全嵌入下层砝码的顶部凹槽内，径向不会出现错位偏移，侧面设置的弹性锁扣可以在堆叠完成后自动卡入相邻砝码的锁止槽内，实现轴向的联锁固定，即使通过顶部的挂钩整体起吊整组砝码，也不会出现单块砝码脱落的情况。顶部的挂钩采用一体弯折成型结构，挂钩根部做了圆弧过渡处理，避免应力集中导致的断裂问题，挂钩的开口尺寸适配常规的吊环、秤钩尺寸，既可以单块砝码单独悬挂校准小量程吊秤，也可以多块联锁组合后校准大量程称重设备。

　　从设计思路层面来看，这款砝码没有采用传统的分体开槽加固定销的结构，而是用侧面弹性锁扣配合端面定位的方式，省去了拆装固定销的步骤，现场作业时只需要将砝码对齐堆叠，锁扣就会自动卡合，拆分时只需要按压锁扣的解锁端就可以分离单块砝码，操作步骤比传统结构减少60%以上，非常适合现场频繁调整配重总量的校准作业。外形尺寸方面，单块砝码的外径做了统一化设计，不同标称质量的砝码保持相同的外径尺寸，堆叠后整体为规则圆柱型，不会出现局部突出的结构，收纳时可以直接放入配套的砝码收纳桶内，不需要额外预留避让空间；安装边界上，单块砝码的顶部挂钩起吊点与砝码本体的同轴度控制在0.1mm以内，起吊时整组砝码的重心始终与起吊点重合，不会出现偏载倾斜的问题，侧面锁扣的突出量控制在5mm以内，整组砝码堆叠后的最大外径不会超过单块外径加10mm，适配现有绝大多数砝码架、收纳箱的内部尺寸。

　　端面的标称值刻印采用凹陷式设计，长期使用摩擦也不会导致标识磨损模糊，刻印位置选在顶部端面的环形区域，不会与上层砝码的定位凸台产生干涉，砝码本体的表面做了发黑防锈处理，适合车间、户外等复杂环境下的长期使用，不会因为锈蚀导致实际质量出现偏差，影响校准精度。在实际选型使用时，作业人员可以根据需要校准的设备量程，灵活选择对应数量的砝码进行联锁组合，不需要额外准备吊装索具，单块砝码的侧边还做了细微的防滑滚纹，手动搬运时可以增加摩擦力，避免手滑掉落的问题，滚纹的深度控制在0.3mm，不会因为积灰难以清理，也不会破坏砝码整体的圆柱轮廓，影响堆叠定位的精度。
