P型夹紧式数控车削刀架结构设计

项目分类:机床 发布时间:2026-05-21 ID:1153349
  • P型夹紧式数控车削刀架结构设计
  • P型夹紧式数控车削刀架结构设计
  • P型夹紧式数控车削刀架结构设计
  • P型夹紧式数控车削刀架结构设计
  • P型夹紧式数控车削刀架结构设计

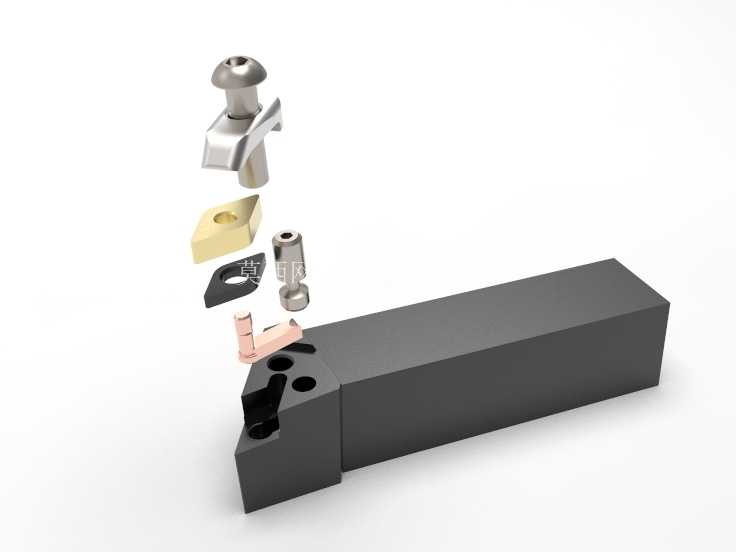

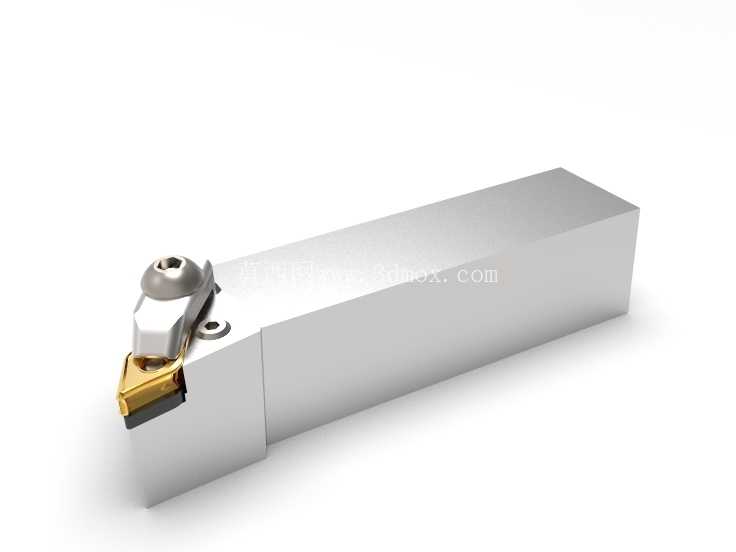

  从实际使用的角度来看,这类P型夹紧结构的刀架,核心优势在于夹紧力的传递路径设计,区别于传统的螺钉直接压紧刀片的结构,P型夹紧通过杠杆式压块将锁紧螺钉的轴向力转化为对刀片定位面的垂直压紧力,既能够保证刀片在三个定位支撑面上完全贴合,避免切削过程中刀片出现微位移,又能在刀片需要更换时,仅需松开单颗锁紧螺钉即可完成刀片的转位或更换,大幅减少了机床停机换刀的辅助时间,在批量零件加工的生产线上,这种快换结构的效率优势尤为明显。在数控车削加工的实际生产场景中,刀架作为直接承载切削刀片、传递切削载荷的核心功能部件,其结构合理性直接决定了加工过程的稳定性、刀片装夹精度以及工件最终的表面加工质量。这款带P型夹紧结构的刀架,主要适配外圆车削、端面车削以及带仿形要求的车削工序,在普通卧式数控车床、斜床身车削中心以及专用车削专机上都有广泛的应用场景,尤其适合钢件、铸铁以及部分高温合金材料的连续与断续混合切削工况。在结构设计的思路上,这款刀架的刀体部分采用整体式矩形截面结构,刀体的安装基准面经过精密磨削处理,能够与车床刀塔的安装槽实现无间隙配合,安装时通过刀塔侧部的锁紧螺钉顶紧刀体侧面,即可完成刀架的固定,不需要额外的定位销或者转接板,适配绝大多数标准规格的数控车床刀塔安装接口。刀体前端的刀片定位槽采用三点定位设计,其中两个定位点限制刀片的径向与轴向窜动,第三个定位点配合压块的压紧力限制刀片的转动自由度,定位精度能够控制在0.02mm以内,完全满足IT6级精度零件的车削加工要求。

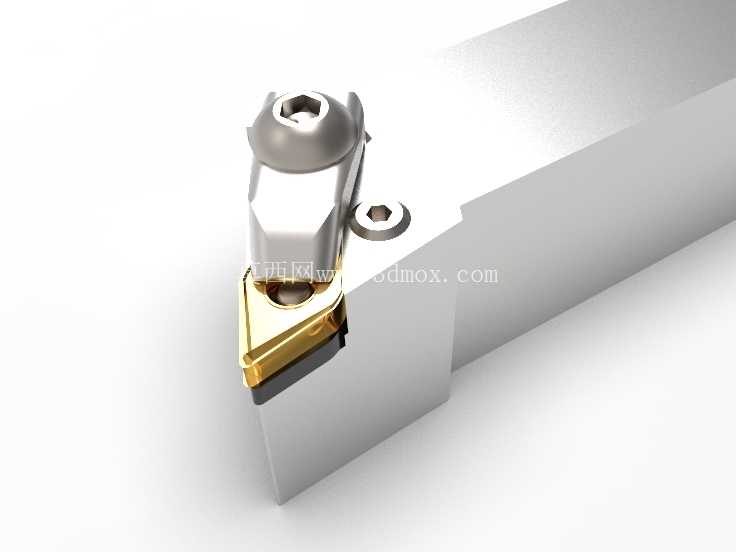

  压块部分的结构设计充分考虑了切削过程中的排屑需求,压块前端的突出部分做了斜角避让处理,不会与连续流出的切屑发生干涉,同时压块本身采用硬质合金材料制作,即使在高速切削时切屑擦过压块表面,也不会造成压块的过快磨损,延长了刀架整体的使用寿命。锁紧螺钉采用内六角沉头设计,安装后螺钉头部完全沉入压块的沉孔内,不会突出于刀架的上部轮廓,避免了加工过程中螺钉与工件或者机床防护部件发生碰撞。在安装边界尺寸上,这款刀架的刀体截面尺寸符合标准方刀架的规格要求,刀体总长度控制在常规外圆车刀的长度范围内,安装后刀具的悬伸量可以根据加工需求进行调整,最小悬伸状态下能够承受最大0.8mm/r进给量下的切削载荷,不会出现刀体振颤的情况。

  刀片安装位置的中心高与标准车床的主轴中心高完全匹配,安装时不需要额外加装垫片调整中心高,减少了安装调试的步骤,也避免了因为垫片叠加带来的刚性损失。在实际切削测试中,这款刀架在切削45号钢时,切削速度可以达到180m/min,背吃刀量最大可以达到5mm,切削过程中刀片没有出现松动或者移位的情况,加工出的工件表面粗糙度可以稳定达到Ra1.6以内。针对断续切削的工况,比如加工带键槽的轴类零件外圆时,P型夹紧结构的抗冲击性能表现优异,压块的杠杆结构能够吸收部分切削冲击载荷,避免刀片因为瞬时冲击而出现崩刃或者断裂的情况。刀体内部没有设计内冷通道,属于外冷式刀架,切削时切削液从外部喷嘴喷射到切削区域,能够满足常规加工的冷却需求,如果需要适配内冷式机床,也可以通过在刀体侧部加装冷却喷嘴转接件的方式实现内冷供给。在维护保养方面,这款刀架的结构非常简单,没有复杂的传动或者弹性部件,日常使用中只需要定期清理定位槽内的切屑和油污,检查锁紧螺钉的磨损情况即可,不需要频繁拆解维护,长期使用的维护成本很低。

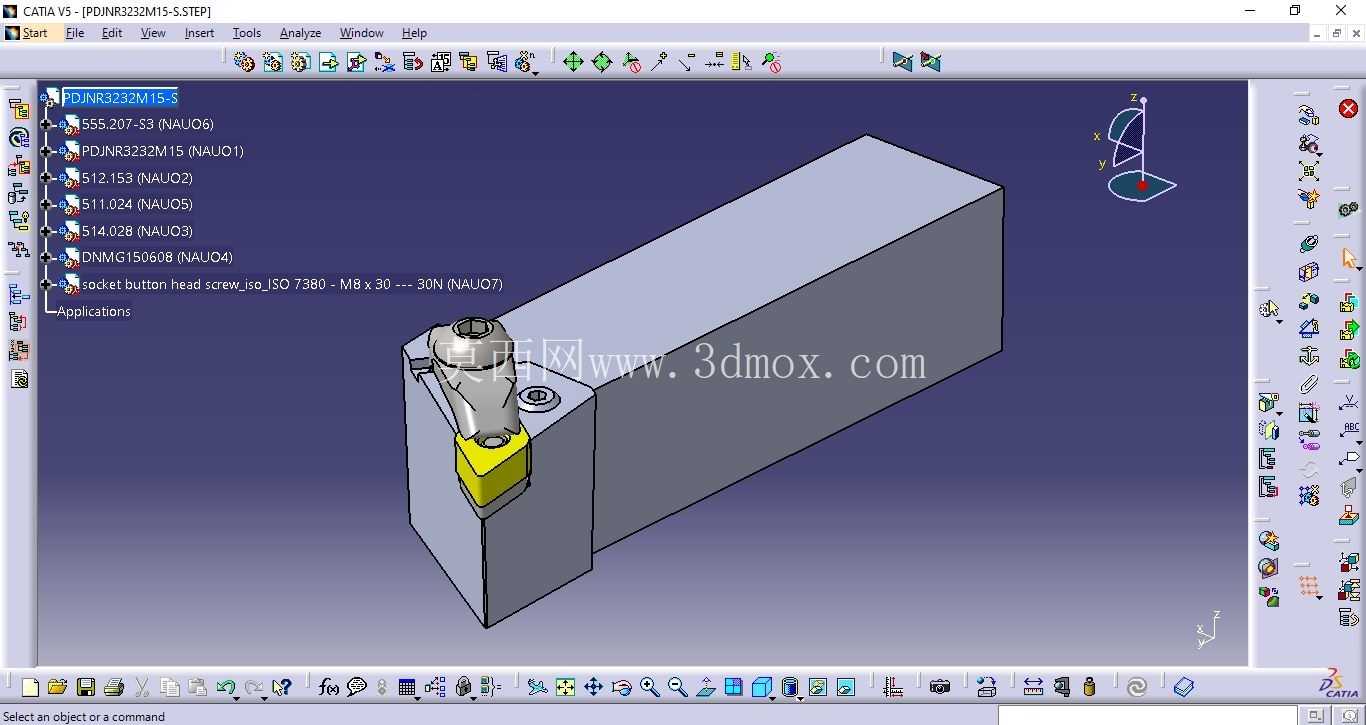

  对于三维建模从业者来说,在复刻这类刀架模型时,需要重点关注刀片定位面的形位公差要求,三个定位面之间的垂直度、平面度都需要按照实际加工精度进行建模还原,压块与刀体之间的铰接间隙也要控制在合理范围内,避免模型装配后出现运动干涉,同时锁紧螺钉的螺纹规格、沉孔尺寸都要符合标准紧固件的尺寸规范,保证模型能够直接用于工程出图或者后续的仿真分析工作。在进行切削仿真时,这款刀架的模型可以直接导入有限元分析软件,对刀体的受力变形、夹紧力分布进行模拟计算,验证不同切削参数下刀架的刚性表现,为实际加工参数的选择提供参考依据。
